立式传统水车水轮动力装置

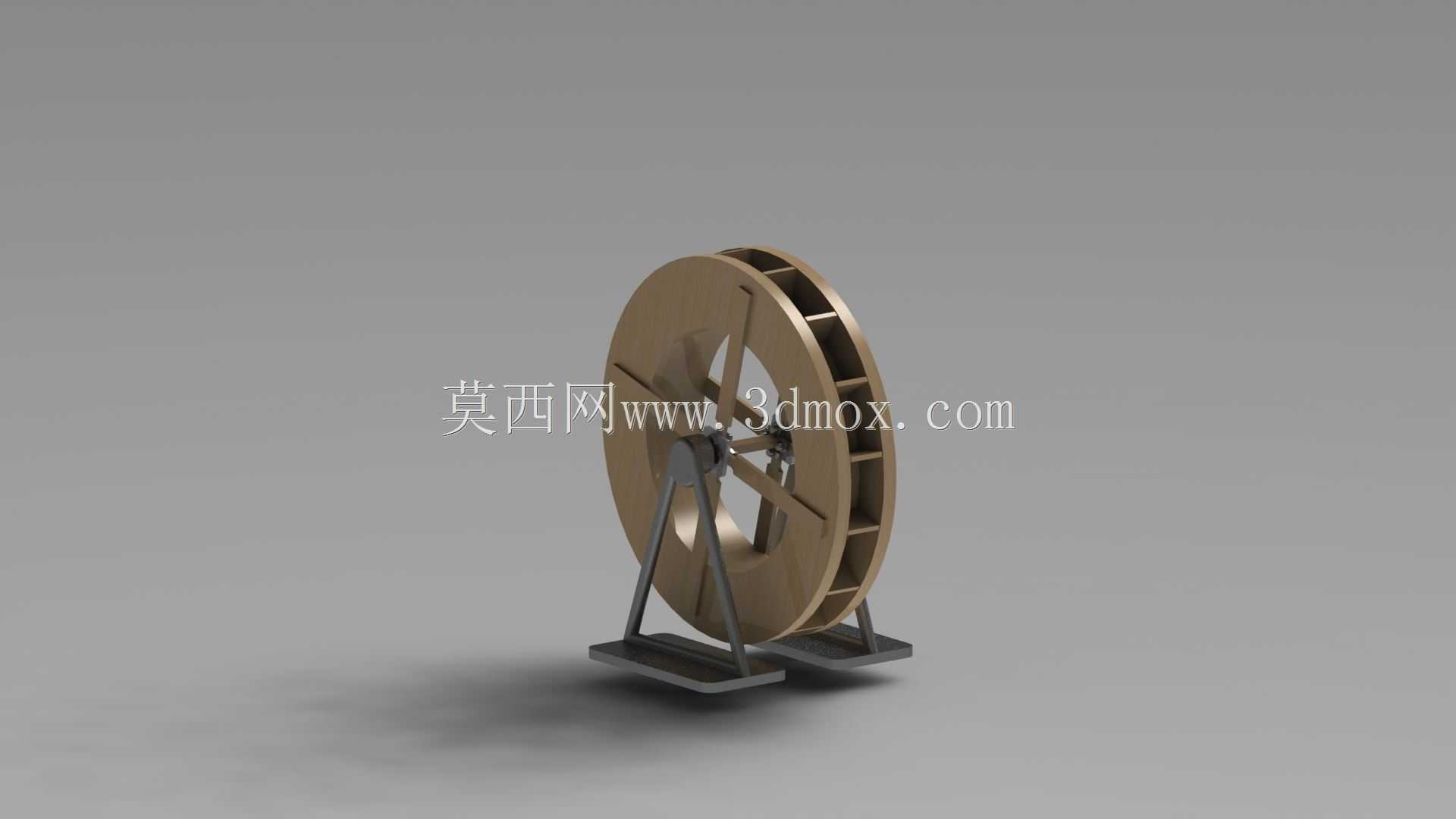

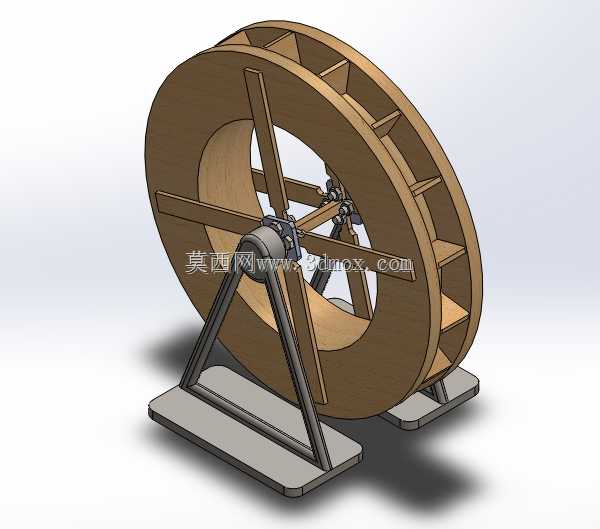

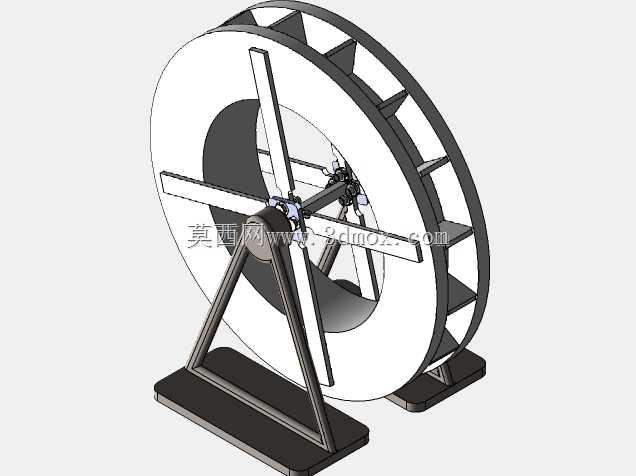

　　这套立式水轮装置的结构围绕低速大扭矩水力取力需求展开，轮体采用双侧辐板夹装径向叶片的封闭轮缘构型，整体通过两根斜向支撑腿落地固定，支撑腿底部带有横向延展的安装脚板，可直接锚定在水渠侧边的混凝土基础或木质栈台上。从现场布置逻辑来看，这类装置最常部署在山区溪流旁、仿古水景区、传统农事体验园以及小型自然能科普展项中，轮体下半部分浸入流动水道，水流冲击径向布置的叶片后推动轮体缓慢回转，轮轴端可外接皮带轮、齿轮副或者凸轮机构，直接带动石磨、碓米槌、小型汲水筒等负载完成作业。

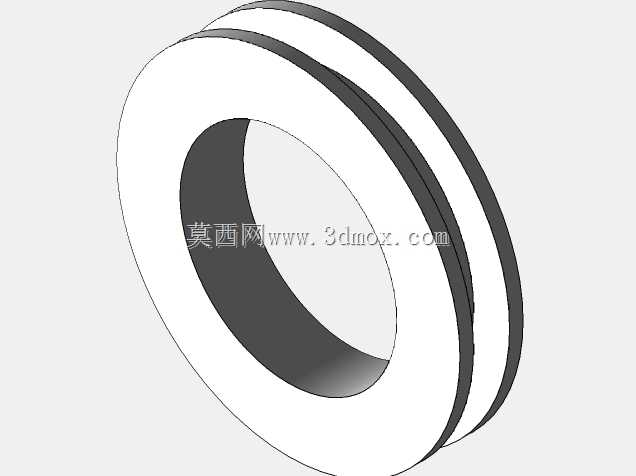

　　设计阶段首先要敲定的是轮体浸深与叶片迎流角度，轮缘浸入水面的深度通常控制在轮体半径的五分之一到四分之一之间，浸深过大会增大轮体转动阻力，枯水期又容易出现叶片无法充分受水、扭矩输出不足的问题；叶片沿轮缘周向均匀排布，相邻叶片之间留出足够的过水间隙，水流冲击叶片后可从相邻间隙顺畅泄出，避免在轮腔内部形成紊流反推抵消驱动力。双侧辐板采用厚板切割成型，辐板与中心轮毂之间通过多根径向肋板连接，既保证轮体受侧向水流冲击时的整体刚性，也控制了轮体自身重量，降低转轴处的静摩擦负载。

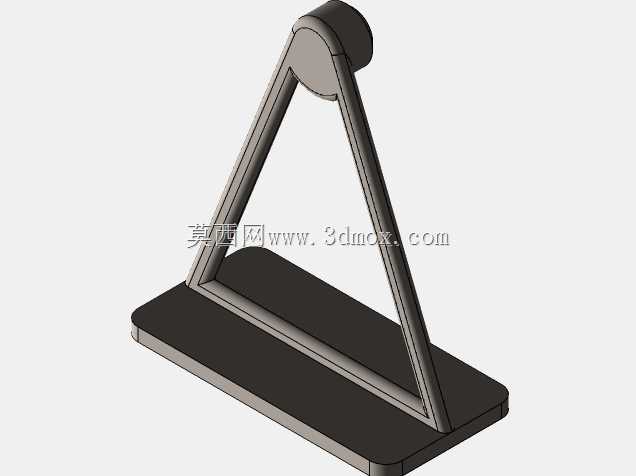

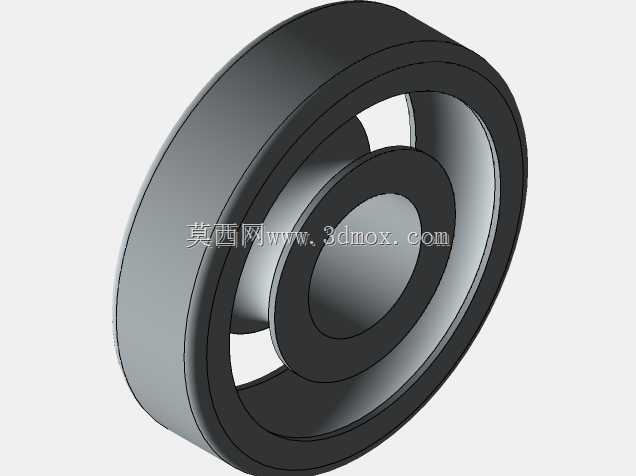

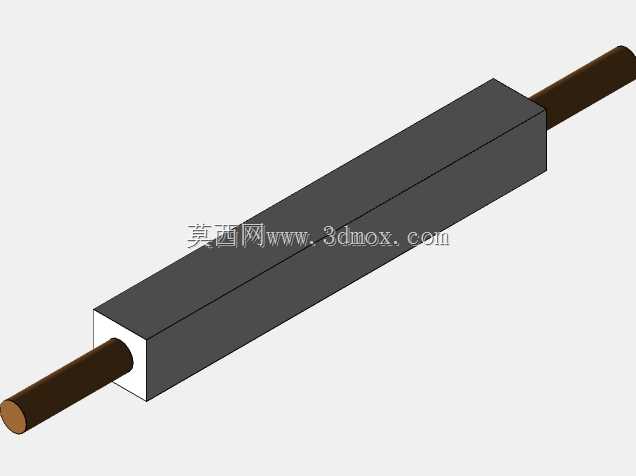

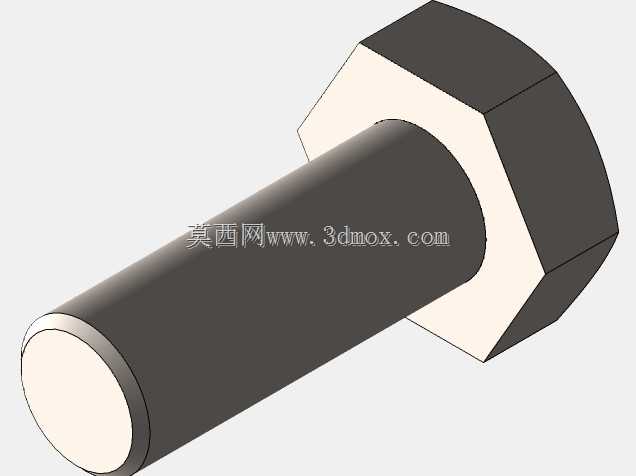

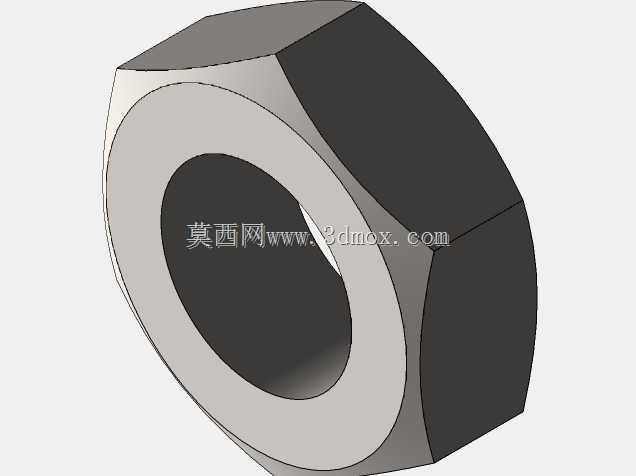

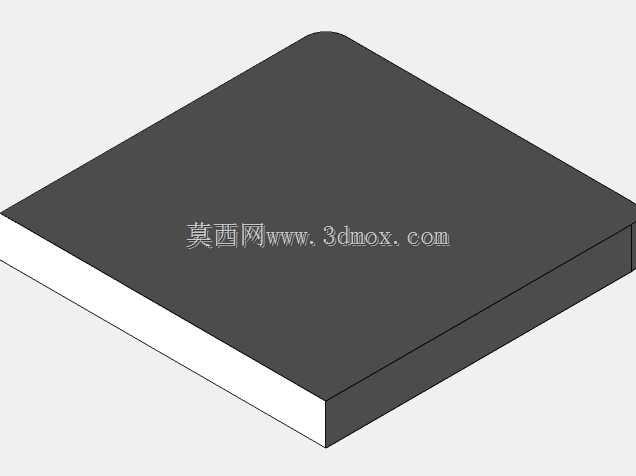

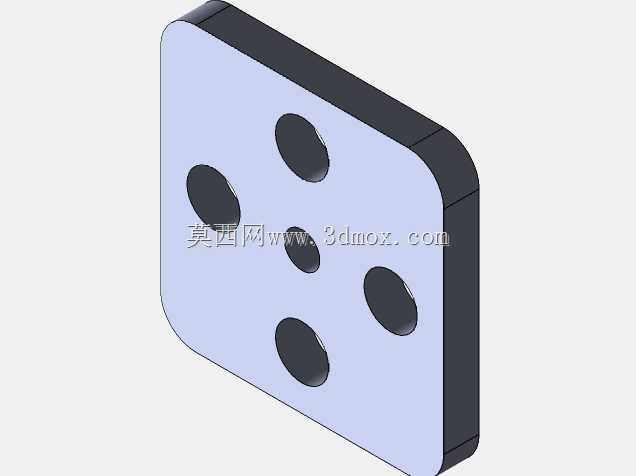

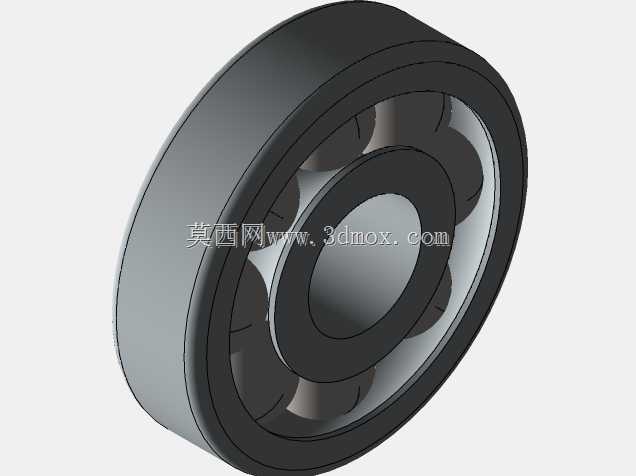

　　支撑结构采用前后分叉的A字型斜腿布局，两根斜腿从轮轴轴承座位置向下向外延展，底部的横向脚板扩大了支撑跨距，整机运转时轮体产生的径向水推力可以通过斜腿直接传递到地面基础，不会出现支架侧向晃动的问题。转轴两端配置带座轴承，轴承座与斜腿顶端的安装平台通过螺栓锁紧，后期维护时可以直接松开轴承座固定件，将整个轮体连同转轴一起吊出，清理叶片缝隙中缠绕的水草、淤积的泥沙。

　　从安装边界来看，整机部署前需要先确认水道的常年水位波动范围，轮体中心轴线的安装高度要保证枯水期最低水位仍能没过最下方叶片的有效受流面，洪水期最高水位不会淹没轮轴轴承座，避免污水进入轴承造成润滑失效。支撑脚板的锚定位置要避开河道松软淤泥层，基础浇筑时预留地脚螺栓孔，设备就位后穿入螺栓锁紧并做防松处理。如果是作为景观展项使用，轮体转速通常控制在每分钟数转的低速区间，运转过程中叶片抬升带出的水流会自然形成跌水效果，不需要额外加装阻尼机构；如果是作为实际农事动力使用，轮轴输出端可以匹配大减速比的齿轮副，将轮体的低转速高扭矩输出转换为作业机具需要的工作转速，带动磨盘匀速回转或者驱动连杆机构带动碓锤上下起落。

　　结构建模过程中需要重点核对轮体与支架的运动干涉边界，轮体回转时叶片外缘与斜腿内侧要留出足够的安全间隙，避免长期运转后支架出现微量形变、叶片剐蹭支撑结构；中心轮毂与转轴之间采用键连接传递扭矩，键槽的位置要兼顾两侧辐板的受力对称，避免单侧受力导致轮体运转时出现径向跳动。叶片与轮缘、辐板的连接位置做圆角过渡，降低水流长期冲击产生的应力集中，整机所有外露金属构件都可以做防腐涂装处理，适应长期高湿度、近水的工作环境。
