2比1速比平行轴齿轮减速箱结构

　　这套减速传动结构采用平行轴齿轮布置方式，通过一对啮合齿轮实现约2:1的转速转换，输入端接收较高转速的动力，输出端以较低转速和相应增大的扭矩驱动后续机构。整体结构由箱体、箱盖、输入轴、输出轴、齿轮、轴承、端盖、紧固件以及底部安装支座等部分组成，适合在教学演示、小型设备传动方案验证、机械结构练习和装配关系分析中使用。

　　从实际应用场景看，这类小速比减速箱常见于输送辊道、轻载搅拌装置、简易卷扬机构、实验台架以及需要降低转速并改善扭矩输出的设备中。它并不追求复杂多级传动的大减速比，而是用较直接的两级轴系完成动力传递，因此结构层次清楚，齿轮啮合位置、轴伸方向、箱体剖分关系和轴承支承方式都比较直观。对于设备布局人员来说，这种结构能够帮助判断动力源与工作机构之间的空间关系，也便于在方案阶段评估轴高、轴伸长度、底座固定孔位和检修空间。

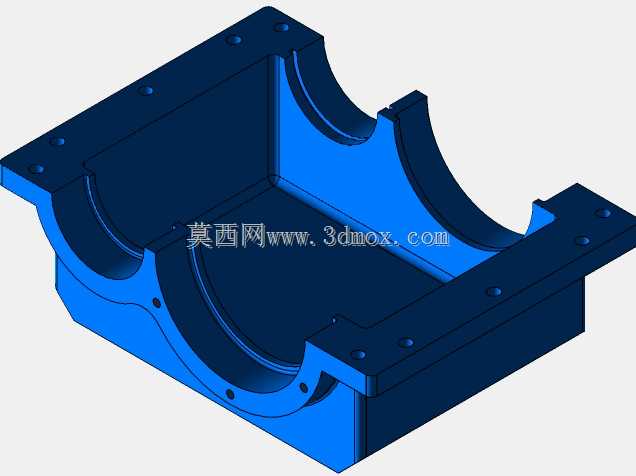

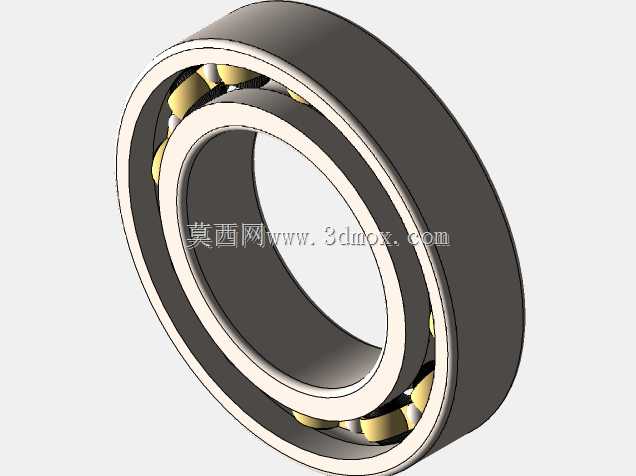

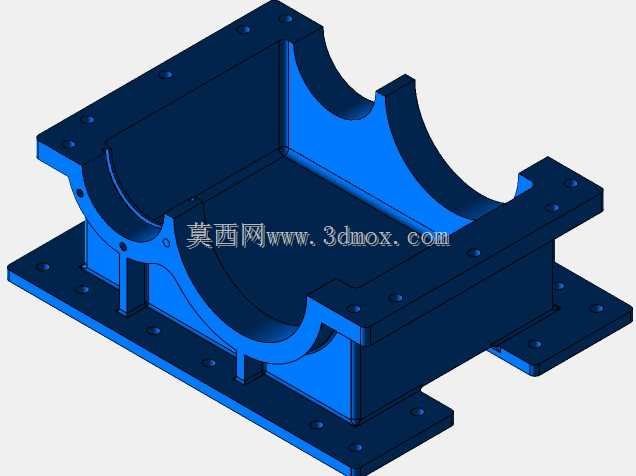

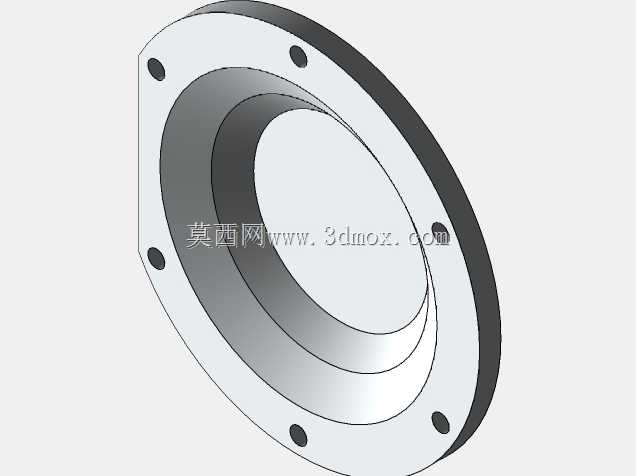

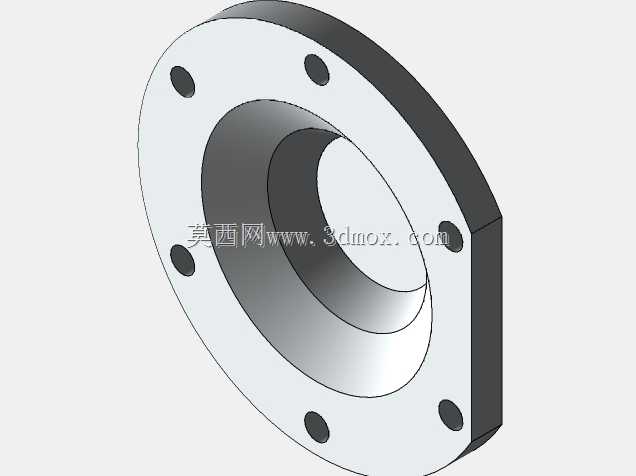

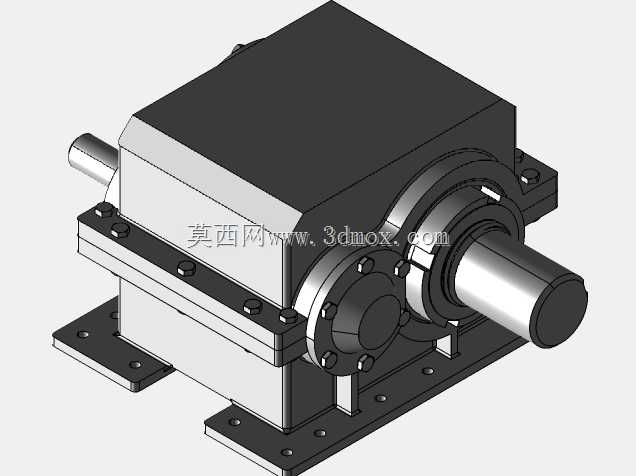

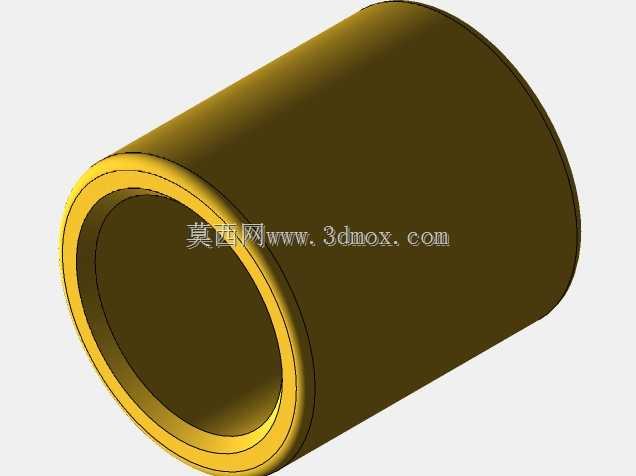

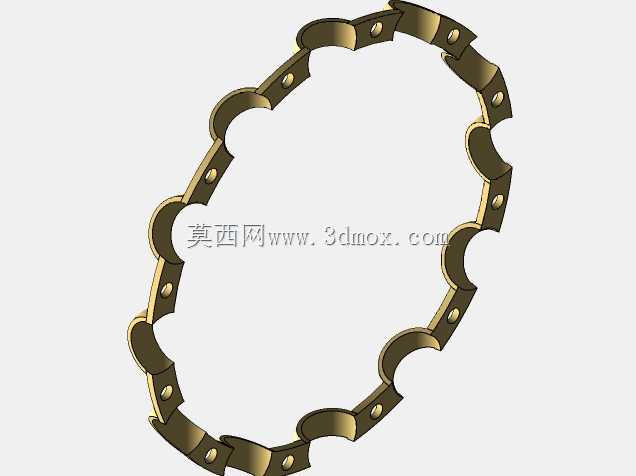

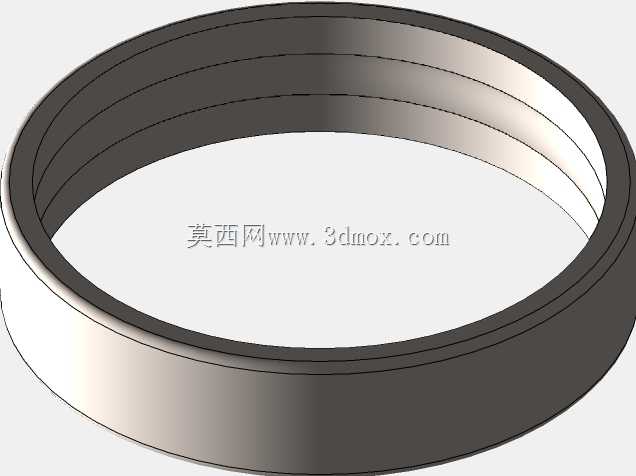

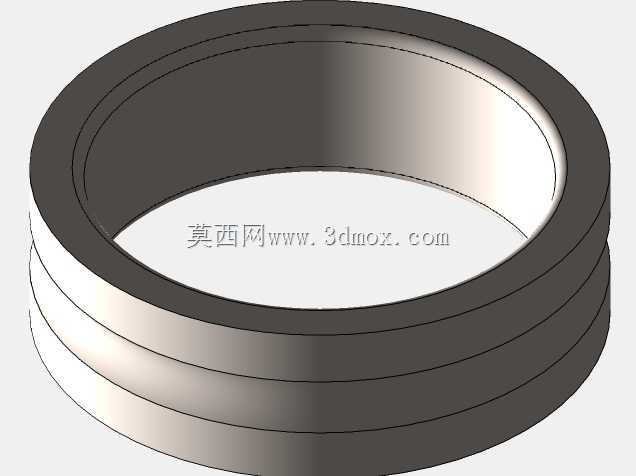

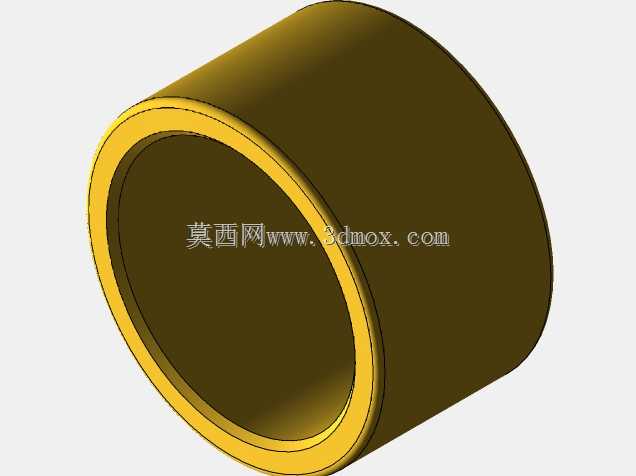

　　箱体部分采用近似矩形的封闭式外形，上部箱盖与下部箱体通过周边螺栓连接，形成齿轮和润滑油的容纳空间。箱体侧面设置轴承安装位置，端盖压住轴承外圈，既限制轴系轴向位置，也为拆装检修提供便利。底部向外延伸出安装脚板，脚板上开设固定孔，用于将减速箱整体固定在机架或设备底座上。工程布置时需要注意底面安装平面的平面度，脚板孔位与机架螺栓孔的同轴度，以及输入、输出轴与被连接机构之间的对中情况。若轴伸与联轴器、带轮或链轮存在偏角，容易造成轴承附加载荷、齿轮偏载和连接螺栓松动。

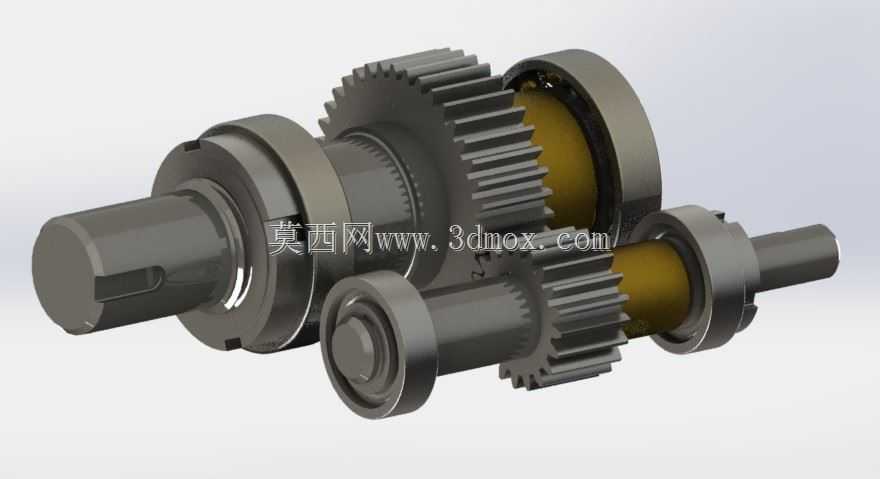

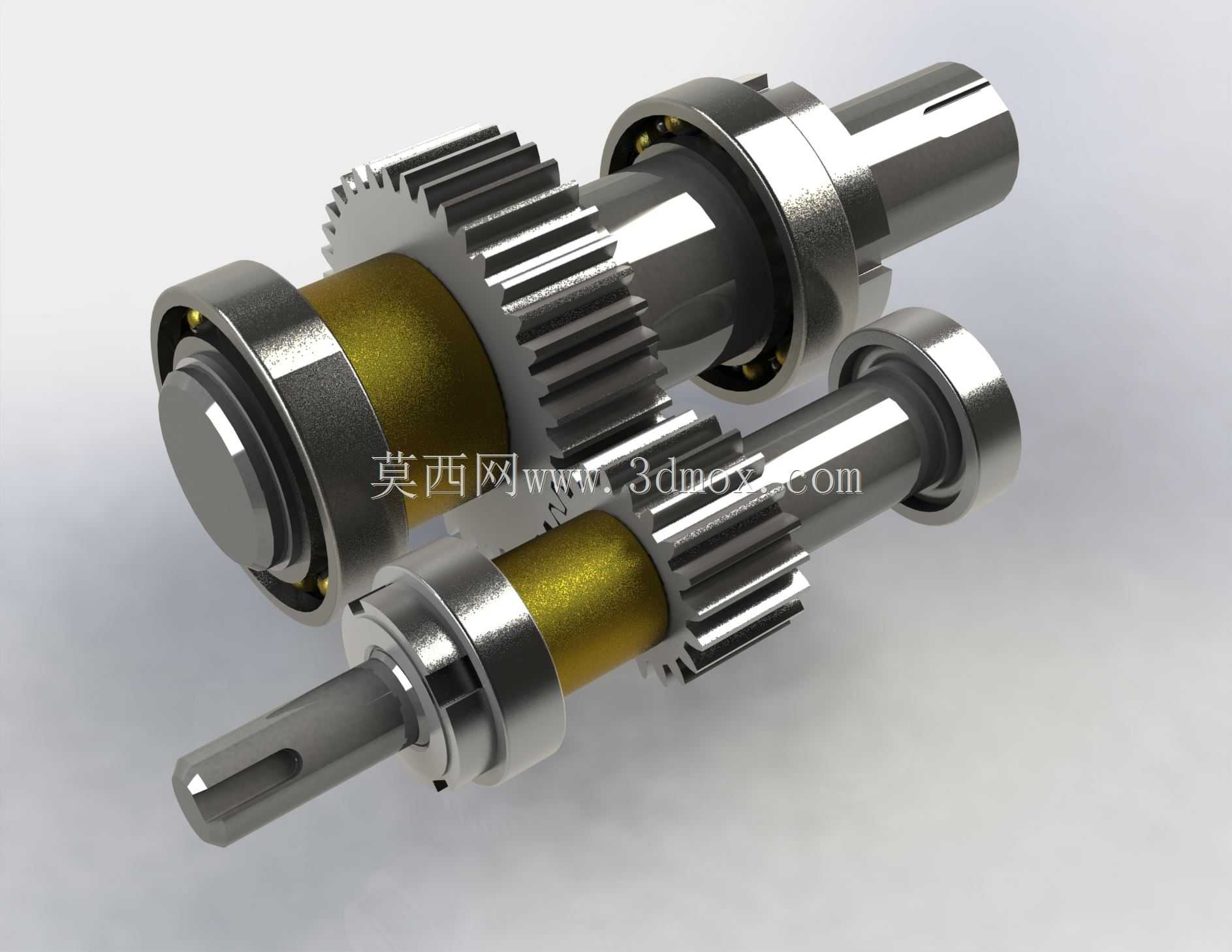

　　轴系设计上，两根轴平行布置，齿轮位于箱体内部，轴的一端或两端伸出箱体外，用于连接动力和负载。齿轮参数按z1=20、z2=40的关系表达速比，啮合区位于箱腔中部，齿侧间隙、齿顶与箱体内壁间隙、齿轮润滑空间以及轴承定位台阶都需要在细化设计时校核。现有结构更强调装配关系和外形表达，若进入实际制造阶段，应补充齿轮强度计算、轴的挠度与临界转速校核、轴承寿命计算、键连接挤压强度校核以及箱体螺栓预紧和密封结构设计。

　　外形与安装边界方面，模型的最高轮廓集中在箱盖区域，最大外伸尺寸来自输入、输出轴的轴伸部分，底部脚板决定整机占地范围。布置时不能只看箱体本体，还应预留轴端连接件装拆长度、端盖螺栓操作空间、箱盖起吊或掀开维护空间，以及注油、排油和油位观察位置。对于靠近设备墙板或护栏的安装场景，轴端与周围构件之间应保留足够间隙，避免皮带、联轴器或链轮安装后与箱体棱角干涉。底部支座下方建议设置加工垫铁或可调支撑，使减速箱在紧固后不产生强制变形。

　　功能特性上，该结构通过齿轮副将电机或手轮输入的高速小扭矩运动转换为低速大扭矩运动，同时保持传动方向稳定。箱体内腔可储存润滑油，齿轮旋转时带油润滑啮合面和轴承区域，端盖与轴伸处需要根据转速和油位设置密封件，防止润滑油外泄及粉尘进入。箱体外侧的加强轮廓和连接螺栓布置有助于提高刚性，但在真实产品中还应结合载荷方向优化壁厚、加强筋和轴承座支承跨度。

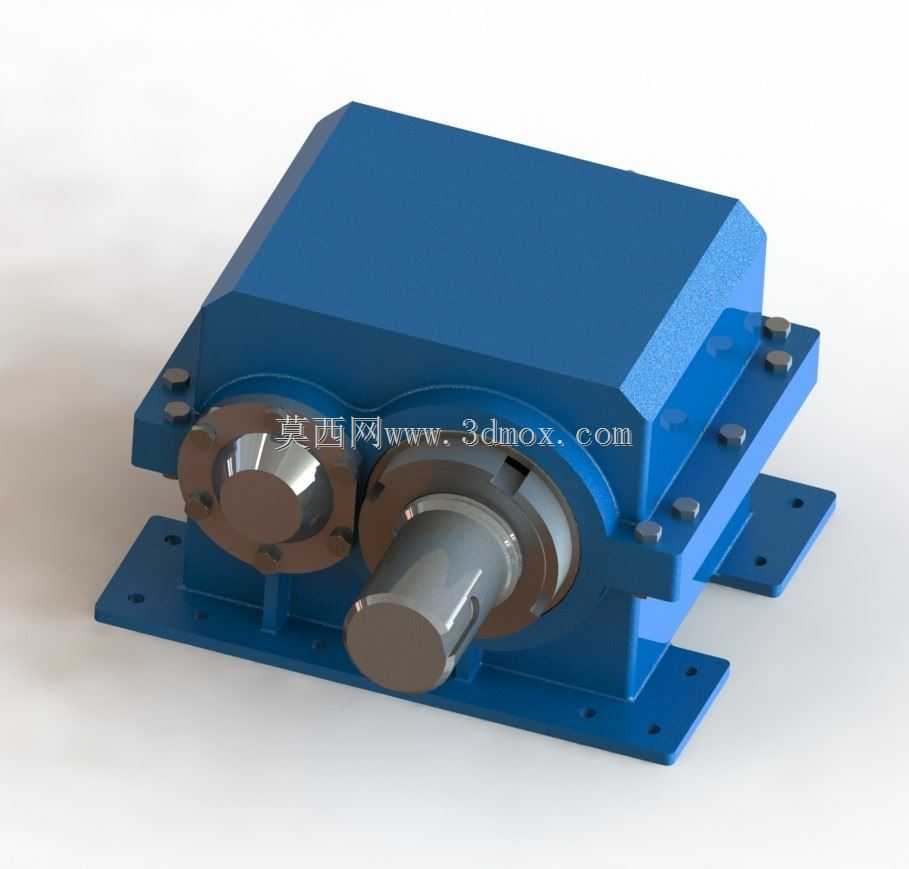

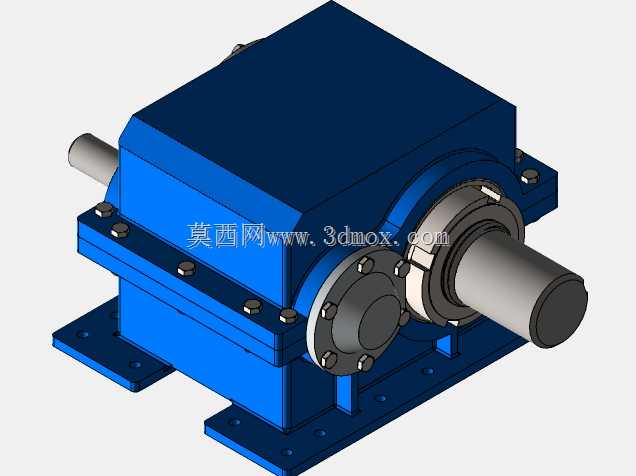

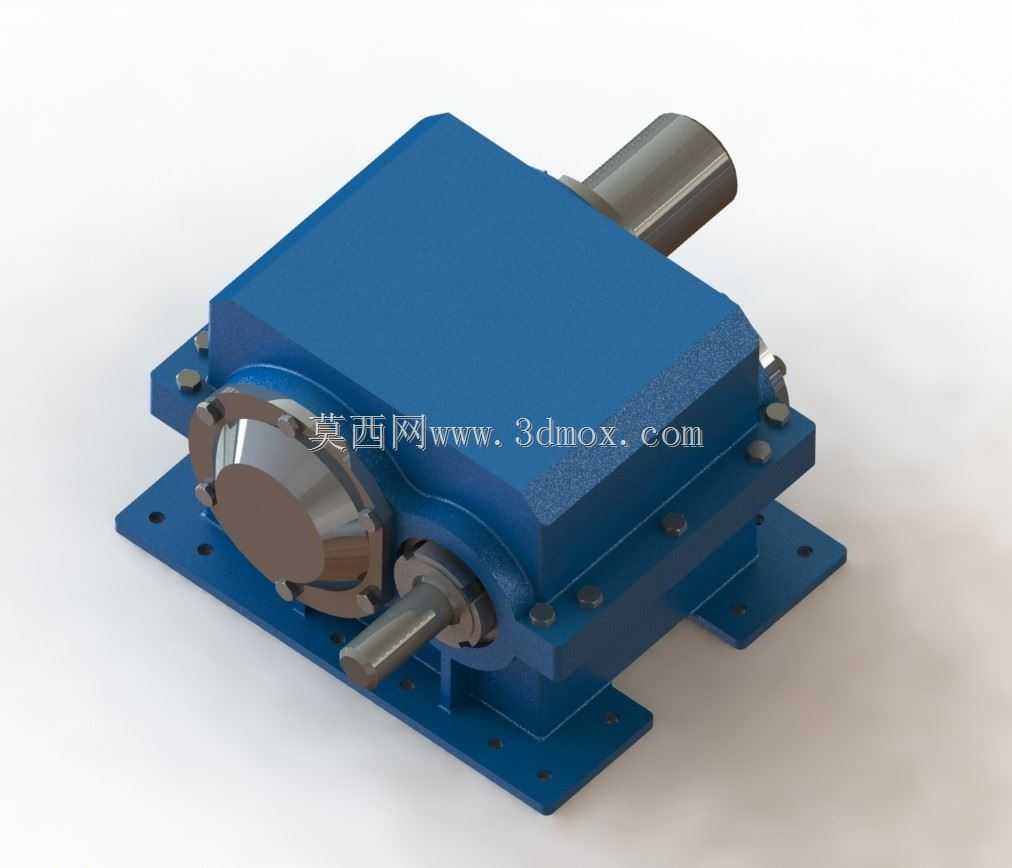

　　从建模思路看，作品先确立两根平行轴的中心距和轴高，再围绕齿轮节圆、齿顶圆和轴承外径构建箱腔，随后生成箱盖、端盖、底座和紧固件。这种自轴系向外建立箱体的方式符合减速器设计习惯，能够保证传动件与壳体之间的间隙逻辑。装配时应重点检查齿轮啮合侧隙、轴肩与轴承内圈贴合、端盖与轴承外圈压紧关系、螺栓孔对位以及轴伸与端盖孔的同轴度。渲染表达中，箱体采用醒目的蓝色涂装，轴类零件保留金属质感，端盖和紧固件区分材质，便于在展示时识别不同功能部件。

　　在机构教学和三维结构练习中，该模型可用于说明减速器的基本组成、齿轮传动比关系、剖分式箱体装配流程以及轴承端盖定位方式。对于初学者，容易忽略的问题是只关注齿轮外形而忽视箱体内部净空、润滑容积、密封位置和安装基准；对于选型人员，则应明确该结构展示的是小速比平行轴传动形式，实际选用时还需结合输入功率、转速、工况系数、冲击载荷、环境温度和连续运行时间重新确定型号与规格。整体来看，该作品结构完整、部件关系明确，适合作为减速器原理认知、装配建模训练和轻载传动方案沟通的三维参考对象。
