该零件属于小型传动与安装定位结合的一体式支座构件,整体采用板状基体叠加双侧向上延伸叉耳的布局,核心功能是在紧凑设备空间内同时完成轴系周向锁止、侧向部件铰接挂载以及基体自身的多点固定。从实际装配场景来看,这类构件常见于轻载自动化执行机构、小型工装夹具的摆臂连接位、教学实训台的传动定位单元,也可用于桌面级非标设备中需要限制轴件转动、同时提供两个上方安装支点的部位。

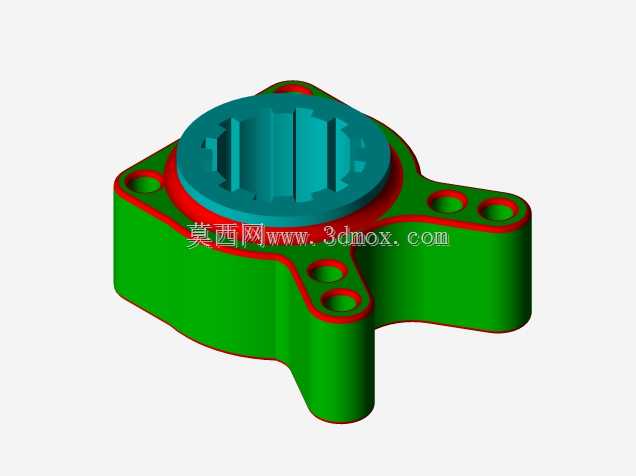

结构上,零件下半部分为近似方形的安装底板,底板四个角位预留贯通安装孔,孔位沿底板外轮廓对称分布,装配时可直接穿过螺钉固定在安装基面或相邻机架板面上,孔边做了局部加厚处理,避免螺钉预紧时薄板区域出现压陷变形。底板中心开设大尺寸贯通圆孔,圆孔内壁加工整圈内齿结构,内齿齿形沿孔壁周向均匀排布,使用时带外齿的轴套、锁紧环或传动轴段从该孔穿过,内外齿相互嵌合后即可传递扭矩,阻止轴件与支座之间发生相对转动;相比普通光孔加顶丝的锁止方式,内齿啮合的接触齿面更多,载荷分散在多个齿侧,抗扭转能力更强,反复拆装后也不易出现顶丝压痕导致的轴面损伤。中心内齿孔的外侧设置一圈环形凸台,凸台沿孔轴向凸起,既增加了孔壁的有效啮合长度,提升齿面接触面积,也让支座与相邻配合件之间形成轴向定位台阶,装配时可快速贴合限位,不用额外调整轴向间隙。

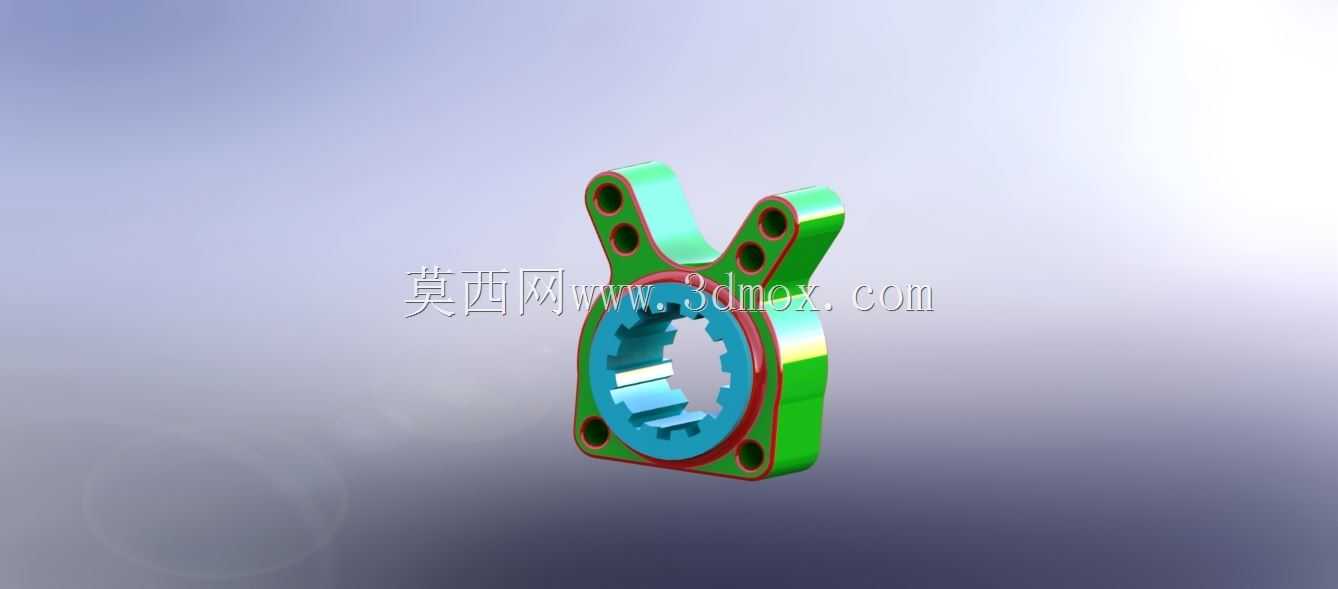

底板上方延伸出两个对称的叉型支耳,支耳向上分叉形成Y型轮廓,每个支耳上分别加工上下两个贯通圆孔,上方孔位用于穿装铰接销、连接摆杆或联动拉杆,下方孔位可作为辅助固定点,安装限位销、传感器支架或复位弹性件。两个支耳之间预留出足够的避让空间,当配套摆杆在销孔处摆动时,杆体不会和支座本体发生运动干涉;支耳的外侧边缘做了圆滑过渡,没有尖锐棱角,既减少了热处理或加工过程中的应力集中,也避免装配调试时划伤操作工人。
从建模思路来看,绘制时先在草图平面勾勒底板外轮廓与四个角安装孔的定位中心点,拉伸生成基础板体后,在中心位置绘制内齿的齿廓草图,通过拉伸切除生成内齿孔,再绘制环形凸台轮廓叠加拉伸到板体两侧。上方叉耳部分先绘制单侧支耳的外形轮廓与两个孔位,拉伸成型后通过镜像命令得到对称的另一侧支耳,保证两侧销孔同轴度、支耳间距完全一致,后续装配时铰接销可以顺畅穿过双侧孔位。所有孔口、外轮廓棱边都添加了小尺寸圆角,还原实际机加工零件的倒角工艺,避免三维模型出现尖锐边导致后续工程图导出、3D打印切片时出现错误。
尺寸边界方面,底板的方形轮廓决定了零件安装时的占地范围,四个安装孔的孔距是安装基面打孔的核心依据,现场配做机架时只需按照孔距预留螺纹孔即可完成对位;中心内齿孔的公称直径、齿形参数需要和配套轴件的外齿参数完全匹配,齿侧预留合理配合间隙,保证装配时可以顺利滑入,承载时齿面接触均匀。上方两个支耳的外伸高度决定了铰接点的中心高,设计时需要和配套摆杆的摆动行程匹配,避免摆杆转动行程中触碰到底板表面;支耳上销孔的内径与铰接销外径采用间隙配合,保证摆杆转动灵活,同时销孔两端可加装垫圈减少支耳侧面的磨损。
实际使用中,该支座把轴系防转、机架固定、摆杆铰接三个功能整合在单个零件上,不用分别制作锁紧环、固定座、铰接支架多个分散零件,减少了装配时的零件数量与累计安装误差,整体结构紧凑,占用安装空间小,非常适合布局空间受限的小型非标设备。建模过程中同步验证了内齿孔的齿根厚度、支耳与底板衔接处的过渡圆角强度,能够满足轻载往复摆动、低频扭矩传递的工况需求。
