法兰端盖式机械传动连接组件

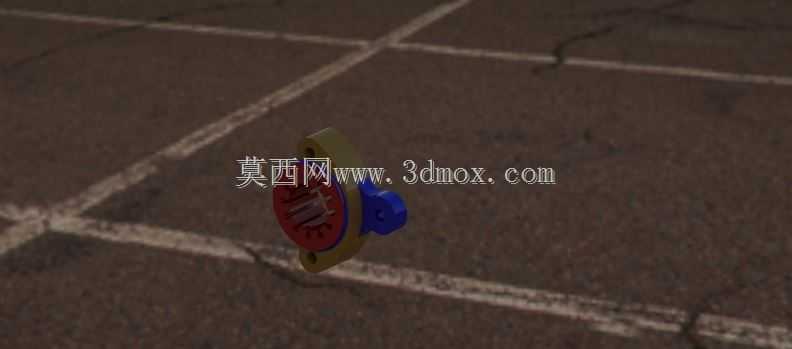

　　这套机械连接组件的三维结构，在小型动力输出端、桌面级试验台架、教学实训拆装工位里都能见到对应实物的影子，核心作用是把旋转轴的输出扭矩平稳传递到外接负载侧，同时把轴端的轴向窜动控制在允许公差范围内。从结构拆分来看，主体由带安装孔的法兰基座、内嵌的红色限位衬套、侧置的蓝色锁紧固定座三个核心部分组成，法兰盘上预留的四个通孔完全匹配常规小型泵体、微型减速器输出端的螺栓孔位，安装时不需要额外在对接面上扩孔或者补焊支架，直接穿入对应规格的内六角螺栓就能完成端面贴合。做结构设计的时候最先敲定的是法兰基座的厚度，这个尺寸直接决定了轴端承受径向载荷时的抗弯截面模量，如果基座做的过薄，

　　皮带轮侧向张紧或者联轴器偏心带来的径向力会让法兰根部产生周期性交变应力，长时间运行后容易在安装孔周边出现疲劳裂纹；衬套部分选用醒目的红色区分材质属性，对应实际加工里的铜基含油衬套，过盈压装在法兰中心的台阶孔内，内孔和转轴采用间隙配合，既可以给转轴提供径向支撑，又能在转轴转动时存储润滑脂，避免干磨出现抱轴故障。侧置的蓝色锁紧座是这套结构里很容易被新手忽略的细节，它的凸台部分卡在法兰基座侧边的定位槽里，锁紧螺钉穿过凸台的通孔顶在衬套外壁的防转平面上，彻底杜绝衬套跟着转轴同步转动、在法兰孔内打转松脱的问题。建模过程里先从草图绘制法兰的外轮廓开始，先画出中心基准圆，再阵列分布四个安装通孔，拉伸凸台之后在中心位置切除出衬套安装的台阶腔，

　　台阶的深度要比衬套的轴向长度短0.2到0.3毫米，这样衬套压装之后端面不会突出法兰对接面，保证两个对接端面可以完全贴实，不会出现局部间隙导致连接刚性下降。蓝色锁紧座的建模要先匹配法兰侧边的定位槽尺寸，凸台和槽之间采用小间隙配合，预留0.1毫米的装配余量，方便现场拆装的时候不用敲击就能顺利装入，锁紧螺钉的通孔要做沉头处理，让螺钉头部完全沉入座体内部，不会突出外轮廓刮碰周边的管线或者护罩。从安装边界来看，整套组件的外轮廓最大直径控制在常规小型传动支架的安装区间内，侧边锁紧座向外延伸的突出量很小，不会和相邻的带轮、张紧轮发生运动干涉，轴向总厚度也预留了足够的调整空间，就算对接面之间增加0.5毫米厚的密封垫片，

　　螺栓的啮合长度依然能满足螺纹连接的强度要求。实际工况里如果这套组件用在小型输送线的驱动端，衬套可以承受转轴的径向载荷，法兰端面和减速箱输出端面对接之后，整个支撑结构的同轴度很容易保证，不需要反复打表调整轴的对中精度；如果用在教学实训的测绘练习里，拆分后的三个零件特征清晰，没有复杂的曲面或者特殊工艺结构，初学者可以快速掌握拉伸、切除、阵列、配合装配这些基础建模操作，理解法兰连接、衬套支撑、锁紧防转这几个经典机械结构的设计逻辑。建模时还要注意各个倒角的处理，法兰外边缘、安装孔的出入口都要做小尺寸倒角，既去除加工后的锐边毛刺，也能在装配的时候起到导向作用，让螺栓更容易穿入孔位；衬套和法兰腔的配合面不要做多余的倒角，避免压装的时候出现衬套歪斜、切边的问题。锁紧座和法兰接触的贴合面要保证平面度，不然锁紧螺钉拧紧之后座体出现翘曲，顶紧衬套的力会不均匀，局部应力过大反而会把衬套挤压变形，导致转轴转动卡滞。整套结构没有复杂的传动零件，所有特征都面向实际加工工艺，不需要五轴加工或者特殊铸造工序，普通数控铣或者车床就能完成全部零件的加工，成本低、通用性强，既可以作为实际设备的连接支撑部件，也适合作为三维建模入门的练习案例，帮助从业者熟悉机械结构从草图到装配的完整设计流程。
