层叠式HHO氢氧反应电解槽结构

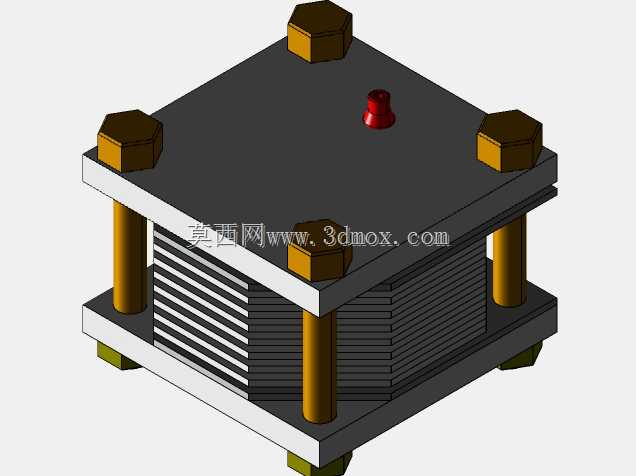

　　这套层叠式结构对应车载氢氧助燃、小型焊接供气、实验台气源以及清洁燃烧配套场景中的核心发生单元，整体采用上下承压端板、多层叠片极板、周向拉紧螺杆和角部锁紧螺母的组合方式，把多片反应极板压缩在封闭腔体内。现场布置时，设备通常固定在机架平面或车厢侧部支架上，四周需要预留接线、管路和检修空间；顶部红色小接头作为气体输出或补液接口，安装边界要避开高温排气管和强振动区域，侧面留出螺母拆装距离，便于后期拆开清理极板表面沉积物。

　　从实际用途看，该单元依靠多层极板之间的电解反应生成氢氧混合气体，极板数量直接决定有效反应面积与气液接触行程。叠片之间采用阶梯式轮廓排布，既形成连续的反应腔，也让密封面沿外轮廓逐级压紧；层与层的对位不能单纯依赖目视，装配时需要以四根导向拉紧杆为基准，先把下端板放平，再逐片放入极板和密封垫，最后扣合上盖板。角部六角螺母承担主要预紧力，拧紧过程不能单侧一次压死，应按对角顺序分多次加载，否则端板容易翘曲，边缘密封垫压缩不均，运行后会出现渗漏或气体旁通。

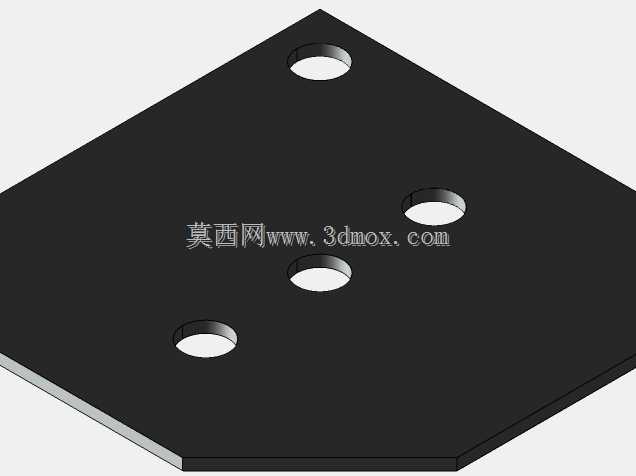

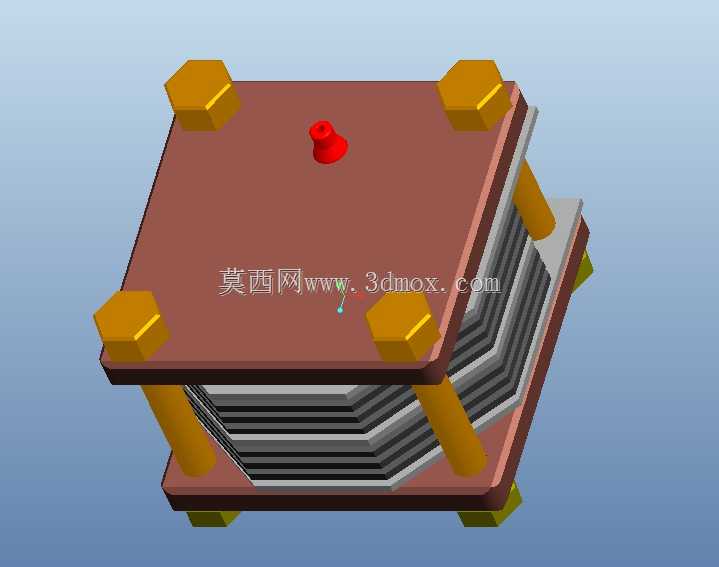

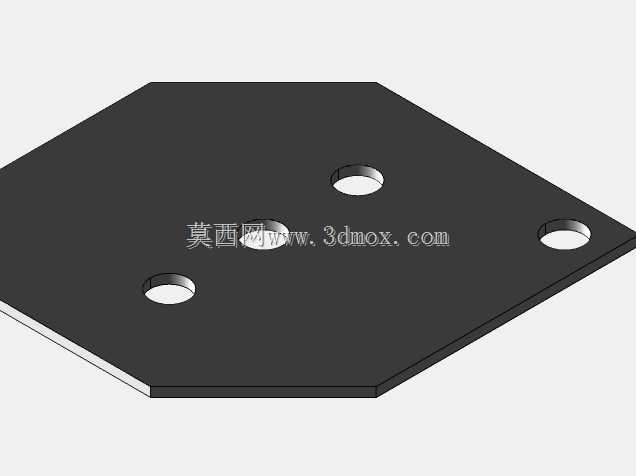

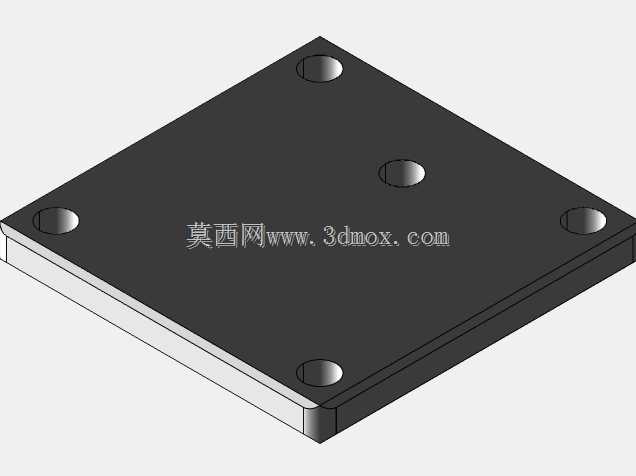

　　结构设计上，上下棕色端板承担承压和安装基准作用，厚度方向需要抵抗内部气压造成的弯曲变形；四根黄色圆柱杆件贯穿端板，既可以作为拉紧螺杆，也在装配阶段充当导向轴。端部六角件与杆件配合，把叠片组件锁定在设定压缩量内。中间多层黑白相间的极板呈多边形轮廓，外缘折边形成类似迷宫的堆叠形态，这种处理有利于增加极板刚度、限定密封路径，并减少薄片在压紧过程中的错位。顶部红色接头独立布置在上端板中心附近，可与输气管、单向阀或气液分离部件连接，接口周围保留平整密封面，避免管路侧向力直接作用在接头根部。

　　建模时需要把端板、拉紧杆、螺母、极板叠层和顶部接口分别建立为可编辑零件，再按照实际装配关系组成组件。端板开孔位置要与杆件直径、螺母支承面和极板外轮廓联动，孔径过小会造成装配干涉，过大则削弱端板承压截面。极板叠层不能只做外观阵列，应体现单片厚度、密封间隙和阶梯轮廓；如果后续要进入工程出图，还需要补充极板间距、密封垫压缩厚度、有效反应面积和螺杆预紧行程等参数。周向螺母的高度决定工具操作空间，扳手回转半径内不应布置管路或线束。

　　在设备选型和结构校核阶段，重点不是单纯追求外形紧凑，而是平衡极板面积、腔体密封、螺杆预紧和维护便利性。层片数量增加后，整体高度上升，四根杆件的长细比也会变化，压紧时中部更容易出现弯曲或载荷不均；因此端板平面度、杆件平行度和叠片对中性都要控制。对于移动场景，还应考虑车辆颠簸带来的松动风险，螺母端部可增加防松结构，管路接口采用柔性过渡，减少振动传递。检修侧至少要保证一根杆件方向能够完整取出螺母和端板，否则维护时需要拆卸周边大量附件。

　　该结构把反应极板、承压框架、密封叠层和输出接口集中在一个方形模块内，外形规则，固定点明确，适合在小型氢氧供气设备中作为核心发生组件进行三维布局、干涉检查和装配验证。
