双筒铰接观测基座机械结构

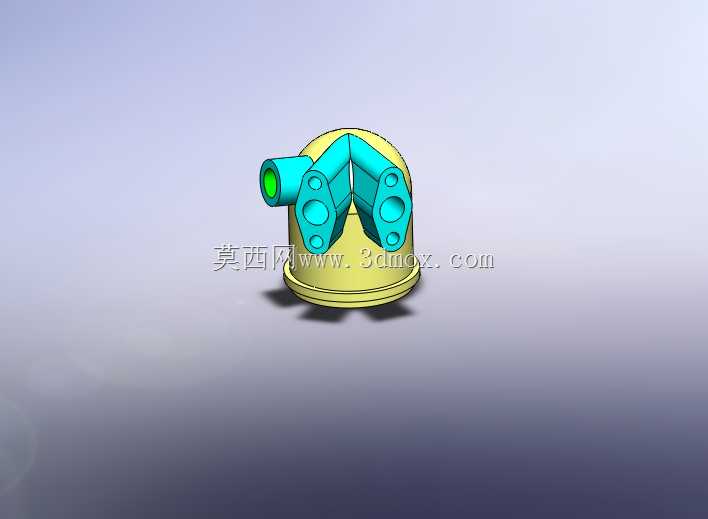

　　这套结构件的核心使用场景集中在小型观测设备、便携通讯终端以及桌面级光电探测装置的支撑端，实际装配时，底部圆形法兰盘直接贴合设备壳体顶面或者专用安装平台，法兰外缘预留的环形凸台既承担轴向定位，也能在旋紧紧固件后限制底座周向转动，避免上部支架在调整角度后出现滑移。从功能拆分来看，下部钟形基座内部预留空腔，可容纳接线端子、小型阻尼转轴或者信号转接模块，基座侧壁做了均匀壁厚过渡，根部与法兰衔接处采用圆角补强，在长期承受上部偏载时，应力不会集中在直角交界位置。上部对称布置的两块铰接支板是整套结构的受力核心，支板表面开设多组同轴通孔，靠近上端的大孔用于穿装俯仰转轴，轴孔周边加厚形成凸台，提升孔壁的挤压承载能力；中部和下端的小孔分别用于安装限位销、连接阻尼片或者固定附属护罩，两块支板顶端的V形贴合面在收拢状态下可完全对齐，既保证左右支撑刚度一致，也让整体外形在非工作姿态下更为紧凑。左侧横向伸出的圆筒接口用于插接观测镜筒或者通讯信号接收筒，筒端内孔预留台阶，可卡装镜片、信号接收模组或者防护端盖，圆筒与支板衔接处做了加宽连接筋，抵消镜筒自重产生的弯矩。

　　在结构设计思路上，整套零件优先保证姿态调整的重复性与支撑稳定性，对称支板的孔位全部采用同轴约束，建模时先绘制单侧支板草图，通过镜像命令生成另一侧结构，再对孔位进行同步特征阵列，避免左右孔位出现同轴度偏差。底座的钟形曲面采用旋转特征生成，外壁拔模角度控制在小范围，既满足注塑或者铸造成型的脱模需求，也不会削弱内部空腔的有效容积。支板与底座顶面的连接位置没有采用简单平面拼接，而是延伸出弧形过渡面，将支板根部的载荷分散到更大面积的基座顶面上，在设备受到意外磕碰或者车载移动产生振动时，连接位置不会出现局部断裂。

　　外形尺寸与安装边界方面，底部法兰直径为整套结构的最大横向安装基准，安装时法兰下方需要预留平整贴合面，周边留出紧固件操作空间；上部支板展开后总高度高于底座，双筒横向伸出长度在左侧超出支板外缘，布置外围设备外壳时需要在对应方向预留避让空间，防止镜筒俯仰转动时与壳体发生干涉。支板绕转轴转动的角度范围由下端限位孔与基座顶面的接触位置决定，建模阶段可通过干涉检查模拟极限俯仰姿态，确认支板在最大转角下不会碰撞底座侧壁。实际工程应用中，这类结构常配套在野外便携监测设备、临时通讯中继终端以及教学演示光机平台上，底座法兰可根据安装场景更换为磁吸座、三脚架连接盘或者螺栓固定压板，上部铰接支板的孔位也可适配不同直径的阻尼轴，实现调整角度后的任意位置悬停。零件各配合面的公差选取遵循常规机电装配要求，转轴孔采用间隙配合保证转动顺畅，定位销孔采用过渡配合保证支板与转轴的周向固定，法兰贴合面要求平面度控制在常规机加工精度范围内，避免安装后底座出现晃动。整体结构没有复杂的异形曲面，特征逻辑清晰，从草图绘制、特征拉伸、旋转成型到镜像阵列的完整建模流程，能够完整呈现支撑类铰接组件从功能需求到三维实体的落地过程，也可作为同类小型观测支撑装置结构设计的参考原型，在改型时只需调整支板孔距、镜筒内径以及法兰安装孔分布，即可快速适配不同规格的终端设备。
