六角头螺栓配六角螺母螺纹紧固组件

　　这套螺纹紧固组件是机械装配场景里最基础也最核心的可拆卸连接单元，整套结构包含一根全螺纹段六角头螺栓与一枚配套六角螺母，二者通过统一牙型的螺纹副实现旋合锁紧，在各类设备机架拼装、工装夹具固定、钣金件叠装、传动部件轴向限位、管线支架挂载等场景中承担轴向压紧与周向防松的核心作用。不同于焊接、铆接这类永久连接方式，螺栓螺母组合可以在设备运维、部件检修、工艺改型时反复拆装，不会破坏被连接件的基体结构，也是中小载荷装配工位里选型频次最高的紧固方案。

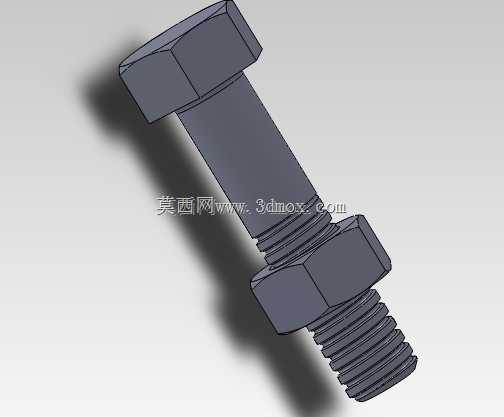

　　从结构设计逻辑来看，螺栓头部采用标准外六角构型，这个造型并非随意设定：六角头的六个受力平面可以为开口扳手、套筒、电动拧紧工具提供稳定的夹持面，相邻边夹角为60度，在设备内部操作空间狭窄、扳手只能小角度回转的工况下，每次只需要腾出60度的转动空间就能完成扳动，相比四方头紧固件更适配局促的装配间隙。螺栓杆部一端和六角头一体成型，头部下端的支承面做了平整加工，拧紧时压力可以均匀传递到被连接件的表面，避免局部压应力过大刮伤工件漆面或者铣削面。杆身的螺纹段采用连续等距的三角形外牙，牙顶和牙底都做了规范的圆角过渡，既可以减少螺纹滚压/车削加工时的应力集中，也能在反复旋合过程中避免牙型崩裂。配套的六角螺母内孔加工出和螺栓完全匹配的内螺纹，螺母两端的支承面同样保持平行，当螺母沿螺栓螺纹旋进时，会把叠放在螺栓杆穿过的两层甚至多层被连接件牢牢压在螺栓头和螺母端面之间。

　　实际建模过程中，螺纹部分的处理需要兼顾展示效果和后续工程调用的合理性：如果完全按照真实牙型的螺旋扫描特征做全细节建模，文件体量会大幅提升，在做整机装配时大量紧固件同时加载会拖慢运算效率，因此这套模型既保留了螺纹段的牙型起伏视觉特征，也保证了六角头、螺母六方、杆身直径这些关键装配尺寸的几何精度。在布局安装边界时，首先要确认螺栓的公称杆径和被连接件上的预装通孔匹配：普通穿装工况下通孔直径通常比螺栓杆径大0.5到1毫米，方便装配时快速对位，不会因为孔位微小偏差导致螺栓无法穿入。螺栓的有效夹紧长度需要提前核算：把所有被连接件的叠层厚度相加，再加上螺母自身的厚度，还要预留出2到3个牙距的螺纹外露长度，既不能让螺栓旋到底之后螺纹末端还顶不到螺母，也不能让过长的螺栓杆伸出螺母太多，避免和周边运动部件发生刮碰。

　　扳手操作空间的预留也是布局时容易遗漏的细节：六角头和六角螺母的外周都要留出足够的工具容纳空间，以常见的M10规格紧固件为例，六角对边尺寸为16毫米，套筒外圈直径通常在22毫米左右，拧紧时套筒需要套入螺母并留有回转余量，因此紧固件中心到周边侧壁、相邻零件的距离至少要保留15毫米以上，否则现场装配时套筒无法落位，只能改用开口扳手甚至活动扳手，不仅拧紧效率低，还容易因为受力不均打滑磨圆六角棱边。在不同工况下这套紧固组合还可以搭配平垫圈、弹簧垫圈使用：平垫圈垫在螺母和被连接件之间，可以增大支承接触面积，降低接触面的压应力，避免拧紧时螺母端面压伤较软的铝合金、铜件或者非金属工件表面；弹簧垫圈的开口斜齿结构可以在设备受振动、冲击载荷时提供额外的防松摩擦力，避免螺纹副因为持续振动出现自松退扣，在振动筛、工程机械、移动设备这类动态载荷场景中几乎是必配的辅助零件。

　　从受力特性来看，螺栓螺母拧紧之后，螺栓杆会受到持续的轴向预拉应力，被连接件则承受对应的压应力，合适的预紧力可以让叠合的工件之间产生足够的摩擦力，不仅可以传递横向剪切载荷，还能避免设备运行时结合面出现错位、缝隙。在做结构选型时，不同强度等级的紧固件对应不同的承载能力，普通4.8级螺栓适用于机箱支架、护罩固定这类轻载场景，8.8级及以上的高强度螺栓则可以用于工程机械底盘、重载机架、传动支座这类承受大拉力、交变载荷的位置。三维建模时把螺栓和螺母作为独立零件分别建模再完成旋合装配，也方便设计师在整机布局时直接调用，快速校验孔位对齐关系、工具操作空间、螺纹旋合长度是否合理，提前在设计阶段排除装配干涉、工具无法落位、螺栓长度选型错误这类现场常见问题，减少后续加工装配阶段的返工成本。
