弯臂式铰接支座支撑结构

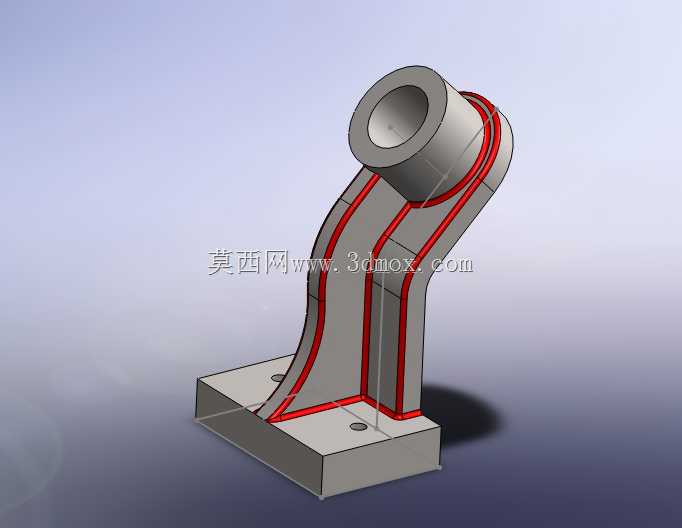

　　该支撑铰接支座在各类轻工输送线、可调工位架、小型工装夹具以及需要角度补偿的连杆传动场景中十分常见，底部采用矩形平板作为安装基准，平板上预留两组沉头安装孔，可直接通过内六角螺栓固定在型材框架、焊接机架或者设备台面上，安装时无需额外加工复杂定位面，现场装配容错率较高。支座上部为同轴圆筒铰座，内孔可穿入铰接销轴，用来连接摆杆、摇臂或者可调支撑臂，圆筒端面保留足够的轴向接触宽度，销轴装入后不会出现单侧偏载，能够承受径向载荷与小幅摆动带来的交变作用力。中间连接段采用平滑弯曲的弯臂构型，而非直上直下的立柱结构，这种造型的核心作用是避让安装空间内的其他运动部件，当被支撑件的回转中心与底部安装面存在水平偏移时，弯臂可以直接跨过干涉区域，

　　不需要额外加装转接垫块，整体结构更加紧凑。弯臂的两条侧边设计有凸起加强筋，筋条沿弯臂的弯曲走向连续布置，从底板根部一直延伸到上部圆筒的外壁，将支座受力时的应力集中区域进行分散，在支座承受侧向推力或者铰接点受到倾覆力矩时，加强筋能够大幅提升弯臂的抗弯截面模量，避免薄壁弯臂出现侧向变形。从建模逻辑来看，首先绘制底部安装板的草图，拉伸得到基础底板并加工出沉头孔，之后在上部铰座的工作高度位置绘制圆筒的内外轮廓，拉伸生成带通孔的铰接筒，两个主体结构之间通过多段相切的样条曲线勾勒弯臂的中性走向，再双向拉伸得到弯臂主体，最后在弯臂两侧绘制加强筋的轮廓并与主体合并，所有过渡位置均设置圆角，避免尖角处产生应力集中。外形尺寸方面，

　　底部矩形板的长宽比例约为三比二，厚度占整体高度的十分之一左右，能够提供稳定的支撑底面，上部圆筒的外径约为弯臂宽度的一点五倍，内孔直径根据常用铰接销轴的标准系列选取，圆筒的轴向长度与外径基本持平，保证销轴的配合长度足够。弯臂的弯曲曲率经过平滑过渡，没有急剧的折角，既方便铸造或者3D打印时的材料填充，也便于数控加工时走刀，若采用钣金折弯工艺制作该类支座，弯臂的弯曲半径也符合常规板材的折弯最小半径要求，不会出现折弯处开裂的问题。在实际设备运行中，这类支座常作为摆动机构的固定铰接点，比如小型翻盖设备的转轴支撑、可调导料板的角度调节座、手动压杆的回转支点，工作过程中支座本身不产生主动运动，仅作为承载件约束铰接销轴的位置，

　　承受被连接部件传递的拉力、压力与径向剪力。设计时需要重点校核三个位置的强度：首先是底板安装孔周边的挤压强度，螺栓预紧后不能出现板面压溃；其次是弯臂与底板交接的根部位置，该位置在支座受侧向力时弯矩最大，加强筋必须完全覆盖该区域；最后是上部圆筒的内孔接触面，长期摆动磨损后内孔会出现间隙，必要时可在孔内加装铜套或者无油衬套来延长使用寿命。支座的所有外轮廓棱边都做了倒角处理，装配时不会划伤操作人员，也避免了应力集中导致的疲劳裂纹，整体结构没有复杂的倒扣特征，无论是采用机加工、铸造还是增材制造都可以顺利成型，对于需要轻量化的场景，还可以在弯臂的非受力区域去除多余材料，在保证刚性的前提下降低整体重量。
