带铰接支座的L型弯板机械结构件

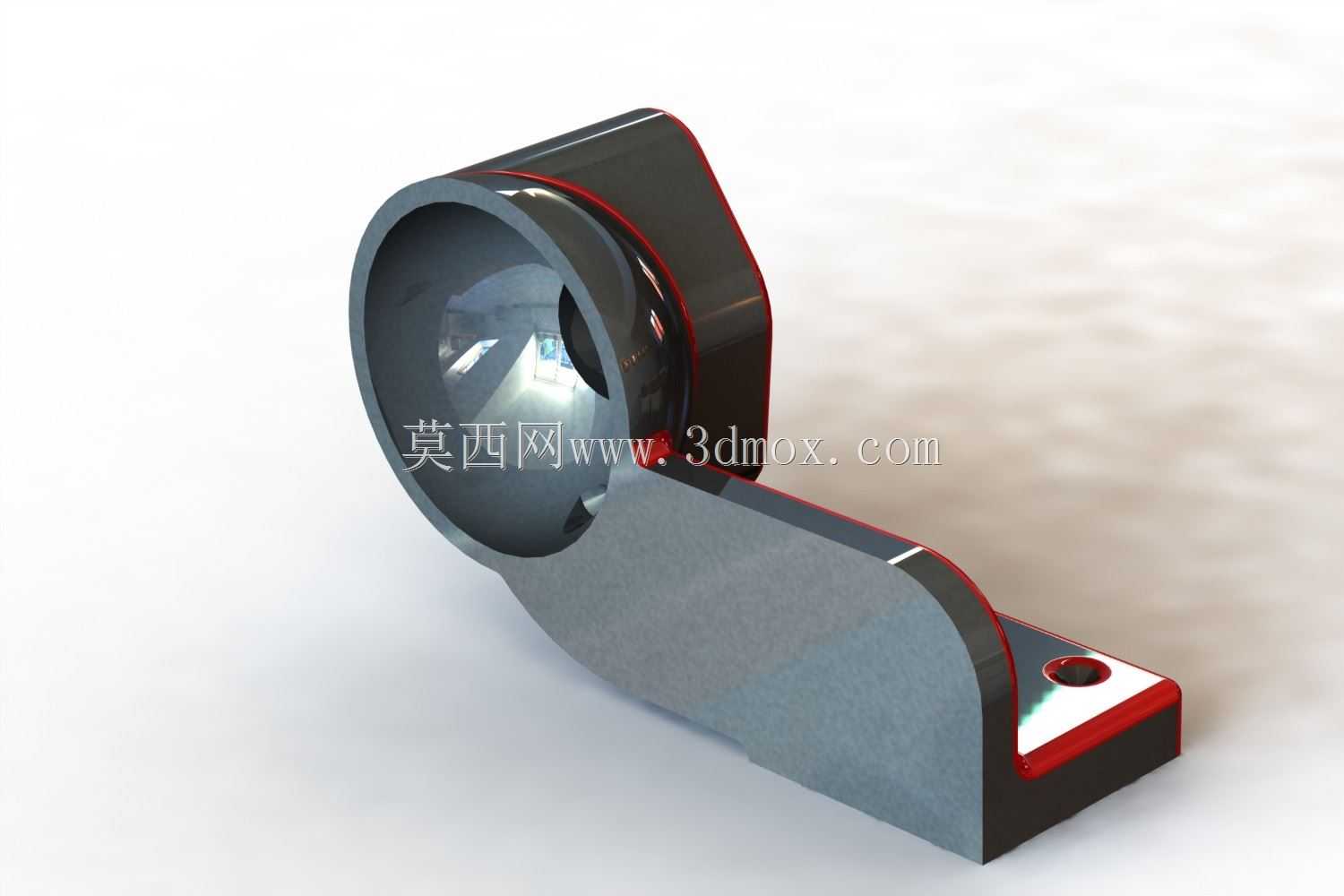

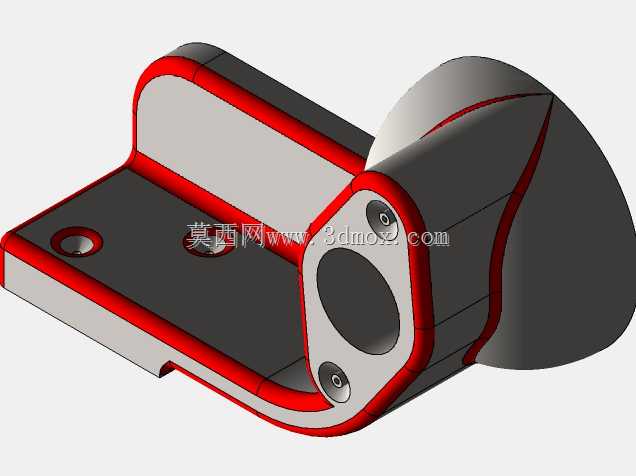

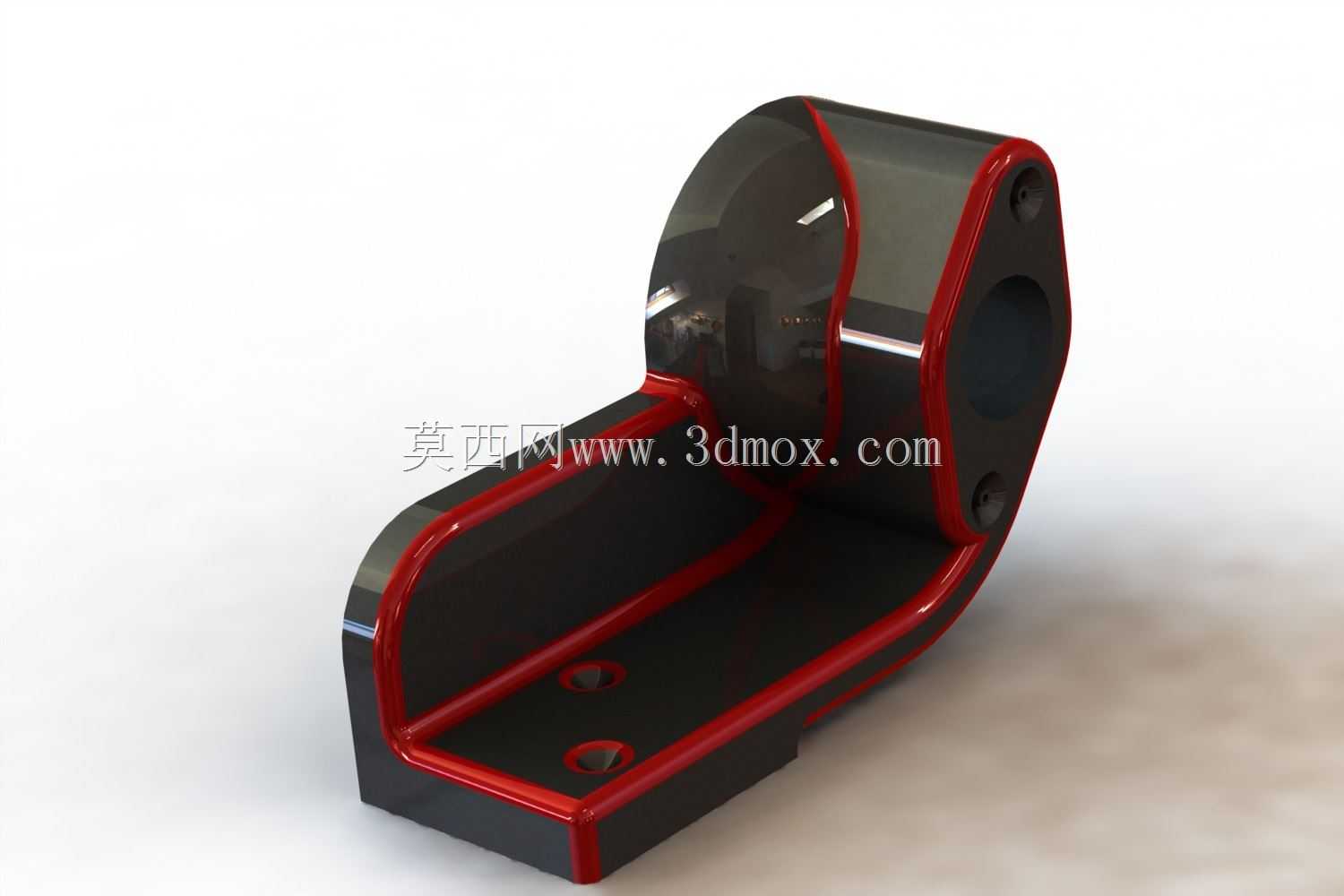

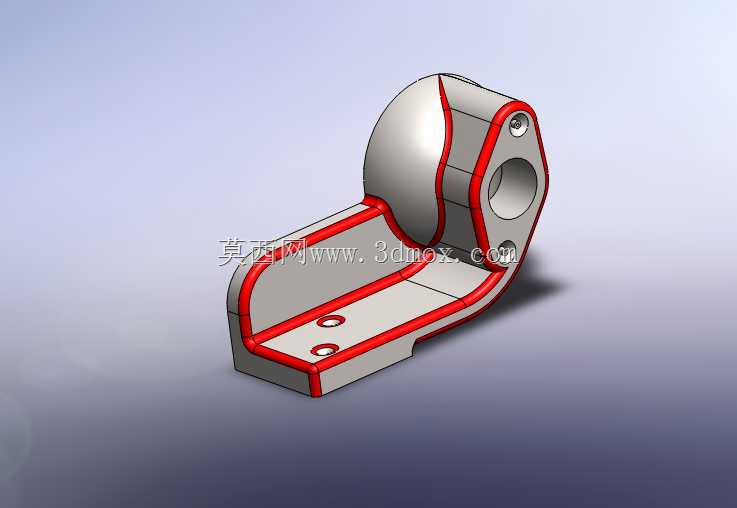

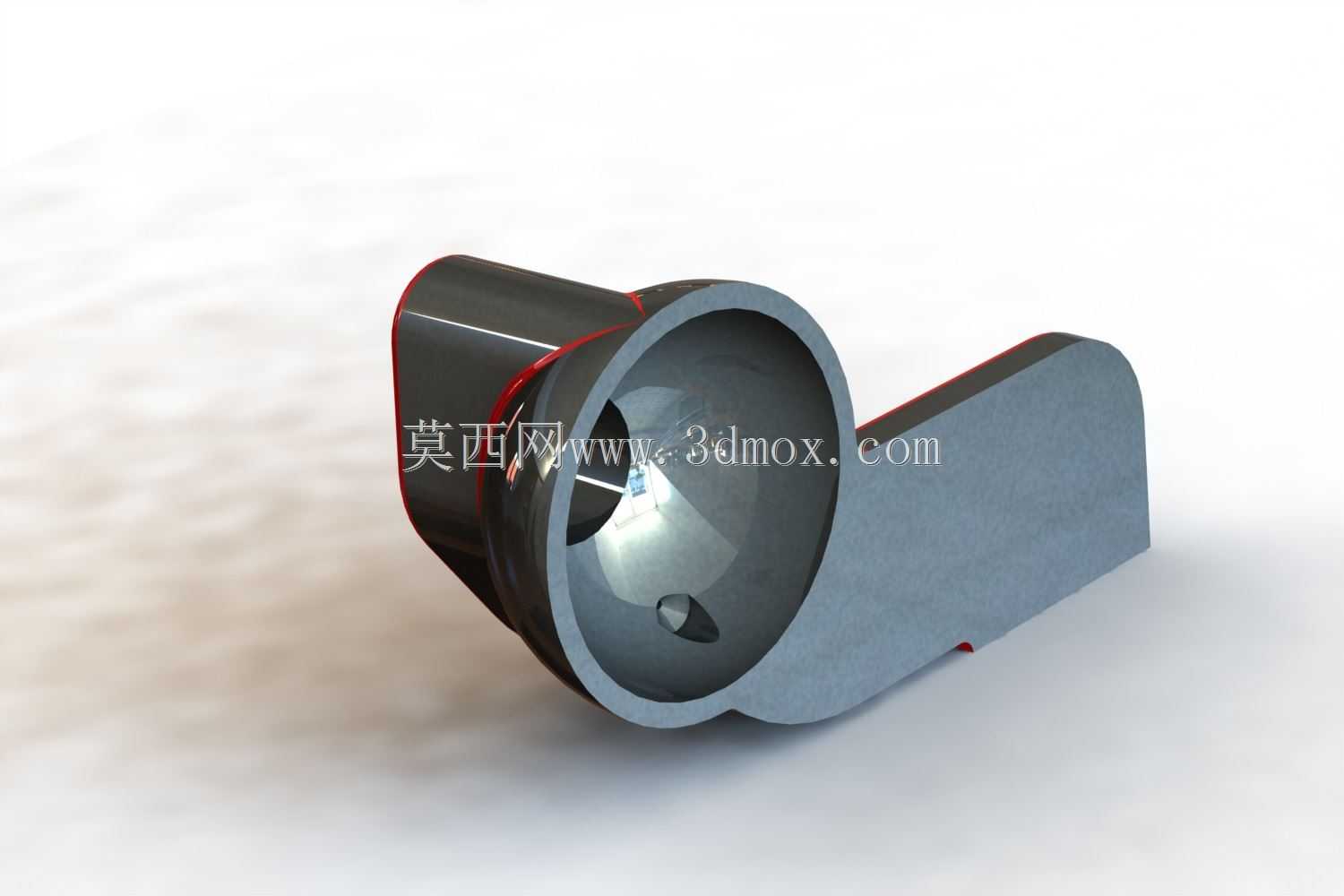

　　这套弯板铰接支座结构在轻工输送线、小型工装夹具台以及桌面级非标设备里十分常见，很多做治具设计的工程师在搭建可调支撑工位时，都会优先选用这类一体成型的弯架作为核心承载件。从结构功能拆分来看，下部的水平底板承担整机的安装固定职责，底板上预留的两个沉头通孔可以直接穿入内六角螺栓，将整个支座锁附在设备台面、型材框架或者预制的安装基座上，沉孔设计能够让螺栓头完全沉入板面以下，不会在支撑面上凸起干涉后续搭载的工件，安装完成后底板底面和安装基面完全贴合，不会出现局部翘曲、支撑虚位的问题。上部的立式铰接座是整个零件的功能核心，座体上加工出大直径的横向贯通圆孔，这个孔位用来穿装铰接转轴、摆杆销轴或者回转支撑轴，孔的两端预留了同轴的环形凸台，

　　既可以提升孔位周边的壁厚刚性，也能作为配套轴套、轴承的轴向定位端面，装配时轴套压入孔内之后，端面刚好和凸台齐平，不需要额外加装定位挡圈就可以限制轴套的轴向窜动。在铰接孔旁的立板端面上，还布置了两个小规格的螺纹孔，这两个孔位用来安装端盖、行程限位块或者角度感应支架，当摆臂绕主轴转动时，固定在螺纹孔上的限位件可以精准约束摆臂的摆动行程，避免转动超位造成相邻部件碰撞。整个零件的轮廓采用L型弯折布局，水平段和竖直段的交接位置做了大圆弧过渡，没有尖锐的直角转角，这种设计一方面规避了钣金折弯或者铸造成型时转角处的应力集中问题，在承受偏载冲击时，转角位置不会因为应力峰值过高出现开裂；另一方面圆滑的外轮廓也方便后续做表面喷塑、阳极氧化或者烤漆处理，

　　不会在直角缝隙里残留处理药液。从建模的实操逻辑来看，搭建这个结构首先要绘制底板的基础拉伸轮廓，把底板的长宽尺寸、两个安装孔的孔位间距、沉孔深度先定义清楚，孔位的边距要留出足够的安全距离，避免螺栓锁紧时孔边出现胀裂。之后在底板的末端向上拉伸立式支座的主体，先做出立板的基础厚度，再在立板上拉伸切除出贯通的主铰接孔，打孔时要保证孔的轴线和底板安装面的平行度公差，实际加工中这个平行度一般要控制在0.1mm以内，如果孔轴线歪斜，穿入转轴之后摆臂转动就会出现卡滞、单侧磨损的问题。立板和底板衔接的位置，要通过圆角命令添加过渡曲面，圆角半径不能过小，若圆角半径小于板厚的三分之一，受力时转角处的应力集中系数会大幅升高，重载工况下很容易从转角位置断裂；同时圆角也不能过大，过大的圆角会侵占底板上方的安装空间，导致放置在底板上的配套零件无法贴紧基面。零件外侧边缘的红色封边结构，对应实际生产中的密封胶条嵌槽或者钣金折弯的包边工艺，如果是钣金焊接成型的支座，这个边缘就是折弯后焊接打磨的焊缝位置，建模时把焊缝的凸起轮廓还原出来，可以直观校验焊接后是否会和周边相邻零件发生干涉；如果是铸铝或者工程塑料材质的支座，这个边缘的凹槽可以嵌入橡胶密封条，当支座内部需要布置走线或者容纳小型弹性元件时，密封条可以阻挡粉尘、切削液进入支座内腔。在实际工位应用里，这个支座常用来安装可翻转的压料臂：转轴穿入上部的铰接孔，压料臂一端连接驱动气缸，工件放置在下方工位时，气缸带动压料臂绕转轴下压，

　　把工件牢牢压紧在工装台面上，底板上的两个固定螺栓承担全部的压料反力，立板上的两个小螺纹孔可以安装液压缓冲器，当压料臂抬起到位时，缓冲器和摆臂上的挡块接触，吸收摆动的冲击惯性，让整个翻转动作平稳无撞击。做安装边界校核时，要先确认底板的总长总宽，预留出扳手拧动固定螺栓的操作空间，两个安装孔的中心距要和台面预设的T型槽间距或者型材安装孔位匹配，避免现场打孔返工；上部铰接孔的中心高度要和配对摆臂的转动中心高度对齐，高度方向的误差会导致摆臂装配后出现别劲现象，长期运行会加剧转轴和孔位的磨损。立板的整体厚度要根据承载的径向载荷核算，如果压料时转轴受到的径向力超过两吨，立板厚度需要相应加厚，或者在立板两侧加装加强筋，提升孔位的承载能力，避免长期受力后孔位被拉长变形。整个结构没有复杂的异形曲面，所有特征都是常规的拉伸、切除、圆角、打孔，非常适合结构设计初学者练习实体建模的基准选择、特征顺序规划以及工程受力校核，建模过程中可以同步生成工程图，标注各孔位的尺寸公差、形位公差和表面粗糙度要求，直接对接后续的机加工或者钣金成型工艺。
