手动杠杆式瓶盖压合封口工装结构

　　这套手动杠杆式瓶盖压合机构面向日化、食品、小批量试剂分装以及实验室试制场景，主要解决螺纹旋盖之外的卡扣盖、防伪塞、内塞、泵头盖等需要轴向压入的封盖作业。在产线布局中，它并不依赖气源、电源或液压站，可单独放置在灌装台、包装台旁，也能嵌入半自动分装工位；操作人员将装好盖体的瓶体置于压头正下方，扳动长手柄即可通过连杆机构把手部输入力放大，带动压头沿竖直方向下行，把瓶盖平稳压至瓶口定位面。

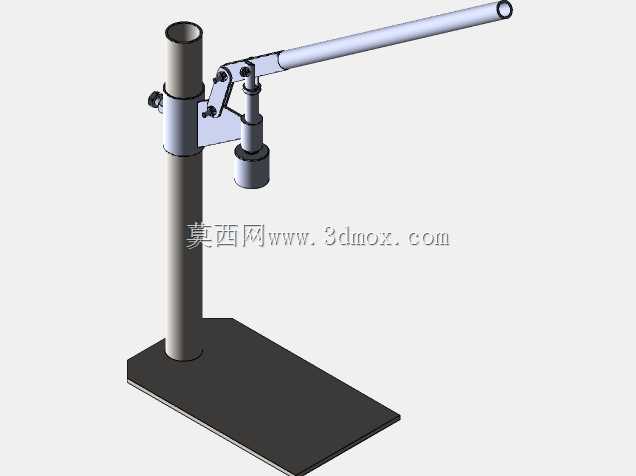

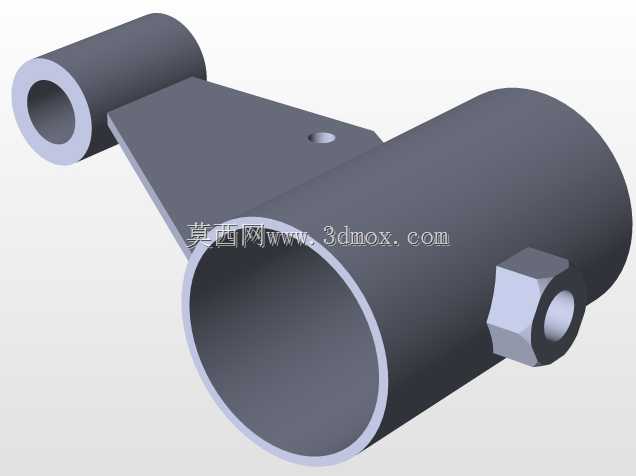

　　从受力路径看，整机采用底板、立柱、滑动压杆和杠杆连杆组合。矩形底板承担整机倾覆力矩与压装反力，底面可通过紧固件固定在木质工作台、型钢机架或不锈钢台面上，避免长手柄施力时设备抬起。立柱为主要竖直支撑件，上部安装杠杆铰座，中部设置压杆导向与高度调节夹持结构；压杆下端连接压盖头，压头与瓶盖接触区域可根据盖型更换软垫、定位套或仿形压块，防止硬接触造成盖面划伤、字符压痕或瓶盖偏摆。

　　杠杆系统是该结构的核心。长手柄绕固定铰点转动，中部通过连杆与竖直压杆相连，形成近似肘节增力的传动关系。手柄在接近下压终了位置时，连杆与压杆轴线趋于同向，操作者不需要持续施加很大的握力，即可获得较高的轴向压装力；松开手柄后，机构依靠杆件几何关系与回程支撑使压头抬起，便于取放瓶体。该方式相比直接手压，力量方向更稳定，压头重复定位更好，也能减少因斜向用力导致的瓶口崩边、盖体卡偏问题。

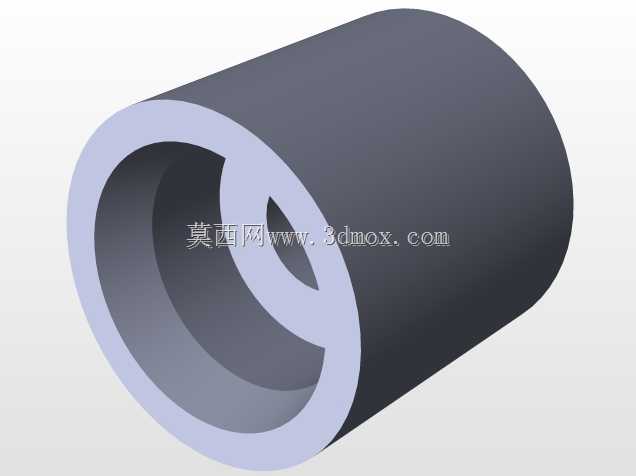

　　结构设计上，竖直导向段需要保证压杆与立柱平行，导向套间隙不宜过大，否则压头在下止点附近会出现横向摆动；间隙过小则在粉尘、糖液、药剂残留环境中容易卡滞。实际建模时，铰点位置、连杆长度和手柄行程需要一起校核：手柄起始角不能过高，避免操作者抬手幅度太大；终了角也不宜完全越过死点，防止机构锁死后难以回程。压杆有效行程应覆盖瓶盖放入、压入和取瓶间隙，通常要让压头在最高位时与最高瓶体之间保留足够取放空间，在最低位时仍有少量弹性补偿量。

　　外形边界方面，底板承担稳定支撑，长宽方向需容纳常见瓶体直径和手部操作空间；立柱高度由最高瓶体、压头厚度、压杆行程及杠杆摆动空间共同决定。长手柄向侧前方伸出，是整机占用空间最大的部分，布置在流水线旁时应预留手柄回转半径，并让操作者站在手柄自然下压的一侧。若用于多规格生产，可在立柱夹持处设置高度调节锁紧件，通过改变铰座或导向体高度适配矮瓶、高瓶；压头与压杆之间建议采用可拆连接，方便按瓶盖直径更换接触件。

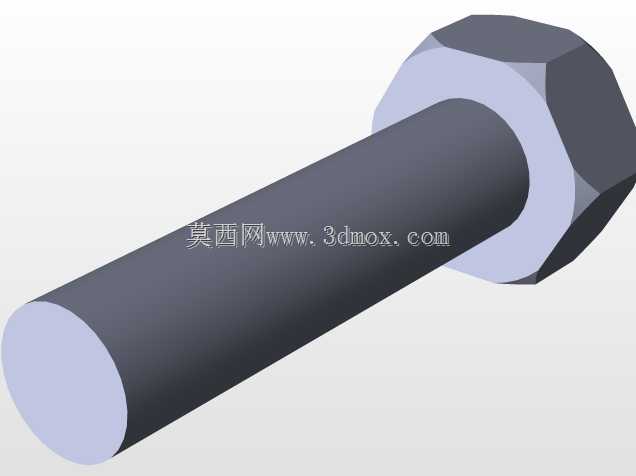

　　在功能细节上，该类工装强调的是低速、可控、小载荷压装。它适合瓶盖与瓶口之间存在轻微干涉、需要垂直施压才能到位的场合，不适合承担大吨位冲压或长行程成型任务。为了适应不同瓶身，工作台面可增加简易定位块或瓶身凹槽，使瓶口中心始终对准压头轴线；对于软质塑料瓶，还应在压头下设置弹性垫，降低局部应力，避免瓶肩变形。三维结构中各铰接销轴、衬套、锁紧螺母和开口销均需明确定位，因为杠杆机构反复承载后，铰点磨损会直接影响压头对中和下止点一致性。

　　从维护角度看，立柱与导向套、销轴与连杆孔属于日常检查重点。压盖过程中若出现盖体一侧先接触、压入力明显增大或手柄回程卡顿，通常应检查压杆是否偏斜、铰点是否松动、压头是否与瓶盖外形不匹配。底板固定螺栓也需定期复核，尤其在手柄较长、操作者施力方向不完全垂直时，设备会受到周期性倾覆力矩。整体结构没有复杂动力元件，制造门槛较低，但对铰点同轴度、导向直线度和压头与瓶口的对中关系要求较高；这些因素决定了封盖成品的一致性，也决定了该工装在小批量多品种包装工位中的实用性。
