技嘉RTX3080Ti分体水冷显卡外观结构

　　这套三维外观结构围绕技嘉AORUS系列RTX 3080 Ti分体水冷显卡展开，建模重点并不在GPU芯片内部，而在于整机装入水冷散热系统后，机箱布局、管路走向、PCIe插槽占用和供电接口避让所需要的外部边界。对于从事高端台式机、工作站、水冷主机和小型算力设备结构设计的人来说，显卡早已不是单纯按公版长度估算的板卡，而是一个同时涉及热设计、钣金空间、线缆弯曲半径和维护拆装的复合部件。

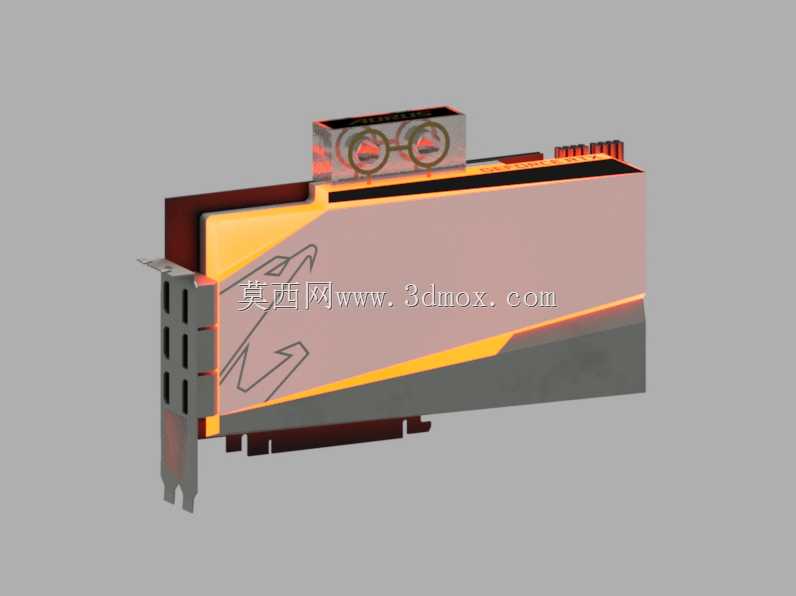

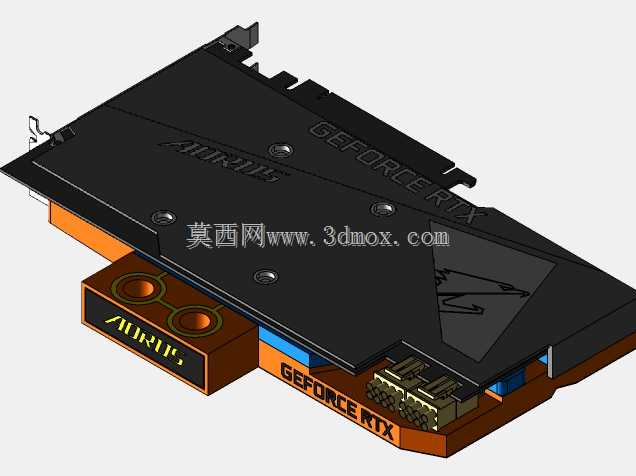

　　该卡采用分体式水冷散热方案，核心发热区域通过水冷头与冷却液回路换热，冷头覆盖GPU核心、显存颗粒以及部分供电模块。外观上可以看到水冷头上部设置有透明可视区域和圆形风扇状装饰结构，正面护罩以深灰、黑色为基底，配合橙色折线造型，形成AORUS风格的视觉识别。护罩侧面保留了显卡挡板、PCB端部、金手指和尾部供电区域的轮廓，这些位置在整机装配中都属于必须校核的硬边界。

　　实际应用场景主要集中在高性能游戏主机、内容创作工作站、三维渲染节点以及多显卡机箱的定制水冷方案中。与风冷显卡不同，分体水冷卡虽然减少了大型风冷散热器对主板、内存和机箱侧板的压迫，却增加了水管接头、软管或硬管、快拧、冷排和泵箱的空间约束。建模时需要把水冷头进出水方向、接头旋转范围、管路最小弯曲半径以及显卡上方预留高度一并表达，否则在装配阶段很容易出现水管与内存马甲、机箱横梁、电源仓或侧透板干涉的问题。

　　从功能特性看，RTX 3080 Ti级别显卡功耗较高，PCB上供电相数、显存布置和核心区热量集中，水冷头的压紧范围、螺钉孔位和密封区域直接影响散热可靠性。外观模型虽然不承担热仿真计算，但应准确反映冷头覆盖块、护罩台阶、挡板开孔和接口位置。挡板处的双槽或近双槽轮廓关系到机箱PCIe挡片安装，金手指位置决定主板插槽插入深度，尾部供电接口则影响电源线弯折和侧板闭合。若模型只做一个简化长方体，后续在机柜、紧凑机箱或多卡平台中进行干涉检查时就会失去参考价值。

　　设计思路上，这类显卡外观建模应先依据真实板卡的比例建立PCB基准面，再确定金手指到挡板的定位关系。显卡插入主板后，金手指中心线、PCIe插槽和机箱挡片处于同一装配基准，不能只按视觉照片拖拽外形。水冷头位于PCB正面，其厚度要高于普通风冷背板方向的局部凸起，顶部接头区域还要考虑水管接入后的额外占用。护罩侧面的折线造型虽然属于外观件，但在三维中不能忽略其真实高度，因为侧板间隙、灯带位置和风扇安装位往往都贴近这一区域。

　　外形尺寸方面，高端RTX 3080 Ti显卡通常属于长卡范畴，长度方向需要覆盖PCB、供电端和水冷头外沿；高度方向受PCIe挡板、冷头厚度和顶部接头影响；厚度方向则要核对占用槽位。多卡安装时，相邻显卡之间不能只按挡板槽距判断，还要确认水冷管是否从卡间空隙通过，以及冷排风扇送风方向是否被水管阻挡。对于竖装显卡场景，PCIe延长线、显卡支架和水冷管弯折会进一步压缩可用空间，模型中保留冷头、护罩、挡板和接口的相对位置，能够帮助设计人员提前发现装配冲突。

　　在结构评审中，该模型可用于机箱内部空间校核、水冷管路演示、装配动画制作和硬件布局沟通。它的价值不在于还原每一个电子元件，而在于把显卡作为整机中的真实机械部件呈现出来：哪里不能碰，哪里需要留手，哪里要走管，哪里要固定，都能通过外形边界得到直观判断。对于定制水冷主机和工业小型计算单元而言，这种围绕安装边界建立的外观模型，比单纯追求贴图效果更能服务工程设计。
