木工六刃铣削刀盘结构设计

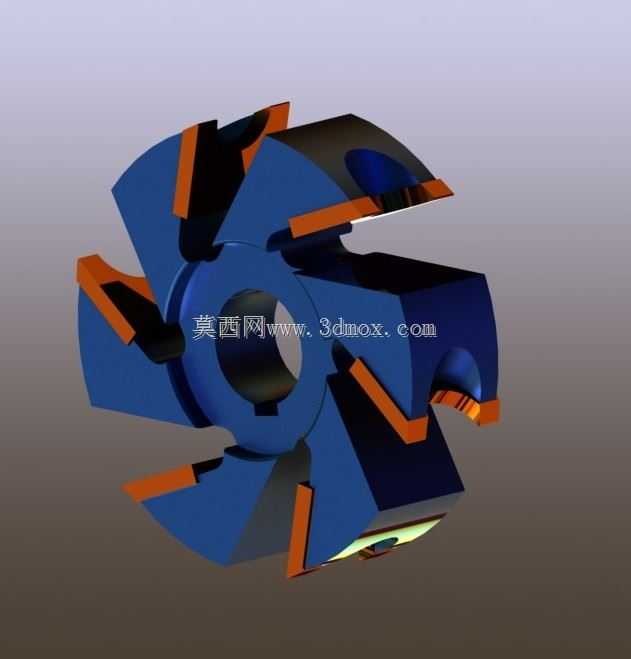

　　木工铣削刀盘是实木加工、人造板裁边、家具成型工序里高频使用的旋转切削部件，这套三维结构完整还原了盘式多刃木工铣刀的装配逻辑与工作形态，核心基体采用盘式轮辐布局，中心设置贯通安装孔，可直接适配木工立轴铣床、四面刨主轴的标准装夹轴径，安装时端面靠平主轴定位法兰，锁紧螺母压合刀盘端面即可完成固定，轴向跳动与径向圆跳动可控制在木工加工允许的公差范围内，适配绝大多数中小型木工加工设备的主轴接口。

　　从实际加工场景来看，这类刀盘主要用于实木方料开料后的平面修平、板材侧边成型铣削、木料开槽以及异型轮廓粗加工，相比单片直刀，多刃盘式结构单次走刀的切削接触刃数更多，每转进给量可以分配到多个切削刃上，单刃负载更低，加工出来的木料表面崩边、毛刺缺陷明显减少，尤其针对硬杂木、密度板、刨花板这类纤维质地不均的材料，多刃断续切削的冲击更小，刀盘运转的平稳性远优于单齿刀具。

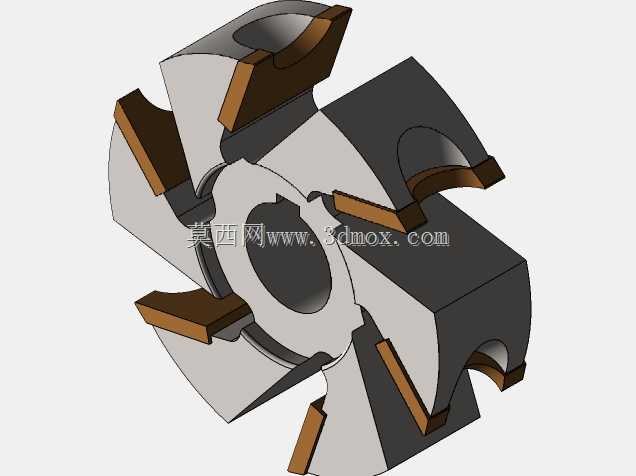

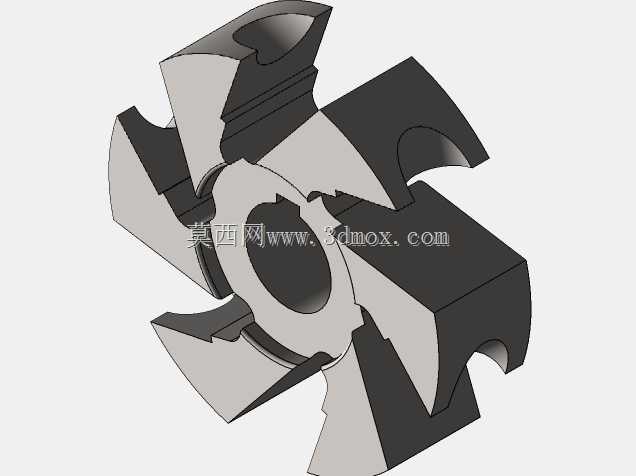

　　结构设计上，刀盘基体沿圆周均匀分布六个刀夹安装位，每个工位都预留了刀片装夹定位槽与压刀紧固面，硬质合金切削刀片通过压块与紧固件锁定在刀座上，刃口沿刀盘圆周呈螺旋偏置角度排布，并非垂直于刀盘端面直装：这种斜置刃口的设计思路，是让刀片切入木料时从点接触逐渐过渡到线接触，切削过程从硬冲击变成渐进式剪切，既可以降低主轴受到的交变冲击载荷，也能让木纤维被连续切断，避免直刃刀垂直切入时造成的木料表面撕裂。刀片伸出刀盘基体的切削高度经过匹配计算，常规修平工序下刃口伸出量控制在3到5毫米，既保证足够的切削深度余量，也避免刀片悬伸过长导致刚性不足、加工时产生振纹。

　　刀盘的外形尺寸围绕常用木工设备的加工边界设定，盘体外径适配中小型立轴铣的刀罩防护空间，安装后刀盘回转半径不会超出设备护罩的安全覆盖范围，中心安装孔的孔径、键槽尺寸都对应通用木工主轴的标准规格，不需要额外定制转接套即可直接装换。刀盘基体上在相邻两个刀座之间开设了弧形容屑槽，木料铣削产生的木屑可以顺着槽道在离心力作用下快速甩出，不会积在刃口和工件之间反复摩擦，既减少了木屑闷刀导致的刃口过热退火，也能降低木屑随刀盘旋转飞溅的概率，配合设备的吸尘口可以及时把切屑抽走，维持加工区域整洁。

　　建模过程中完整还原了每个刀座的定位面、压刀块的贴合角度、刀片的楔紧结构，没有做无关的简化省略：设计人员在核对结构时可以直接验证刀片拆装的操作空间，确认更换刀片时紧固件的操作行程不会和相邻刀位发生干涉，也可以模拟刀盘做动平衡校验的配重位置，在基体对应预留的减重孔位调整配重，让刀盘在数千转的工作转速下振动量控制在合格区间。刃口的角度参数也贴合木工切削的实际需求，刀片前角取较大的正角度，切削时刃口更容易楔入木纤维，切削阻力更小；后角预留足够的避让间隙，避免刀盘基体非切削部分摩擦已加工的木料表面，防止木料表面被蹭焦起毛。

　　在生产线换型场景下，这种模块化刀盘的优势很突出：不同加工工序只需要更换对应廓形的硬质合金刀片，不需要更换整个刀盘基体，刀座的定位精度可以保证重复装夹刀片后刃口的径向跳动偏差极小，换刀后不需要反复对刀即可快速恢复加工尺寸。针对不同加工材料，还可以调整刀片的伸出量与刃口角度：加工软木时适当增大进给量与切削深度，加工硬木或贴面板材时减小单刃切削量，配合设备的吸尘与进给速度，就能稳定获得平整无崩边的加工面。整套结构没有冗余的复杂部件，所有受力部位都做了加厚处理，刀座根部的过渡圆角避免应力集中，长期承受交变切削载荷也不会出现开裂变形，完全贴合木工车间连续批量加工的使用需求。
