重型起吊工况吊耳与销轴装配结构

　　在重型装备车间转运、大型构件现场吊装以及起重小车配套吊点设计里，吊耳与销轴属于直接决定作业安全边界的核心传力部件，整套装配的失效往往没有明显预兆，因此从轮廓构型、配合间隙到材料选型都需要围绕载荷传递路径反复核对。这套结构针对五十吨级竖向起吊载荷设计，凸耳板厚取四十毫米，销轴直径做到一百零二毫米，材料选用符合EN ISO标准的S235JR+N，正火供货状态让板材厚度方向的韧性更稳定，避免厚板局部受挤压时出现层状撕裂隐患。

　　从受力逻辑来看，起吊瞬间钢丝绳或卸扣的拉力先作用在销轴中段，再通过销轴圆柱面把载荷分摊到两侧凸耳的孔壁接触区，最后沿凸耳的弧形外轮廓过渡到下方与设备本体焊接的连接段。设计时没有采用直角过渡的耳板外形，而是把凸耳上部做成连续圆弧，圆弧曲率从销孔周边向外平缓延展，目的就是让孔口的高应力区不会被外形突变切断，拉力线可以顺着板件轮廓顺畅向下传递。如果耳板顶部做成平直切边，销孔上方的材料截面会被急剧削弱，吊装偏载时很容易在孔边顶部拉出撕裂裂纹。

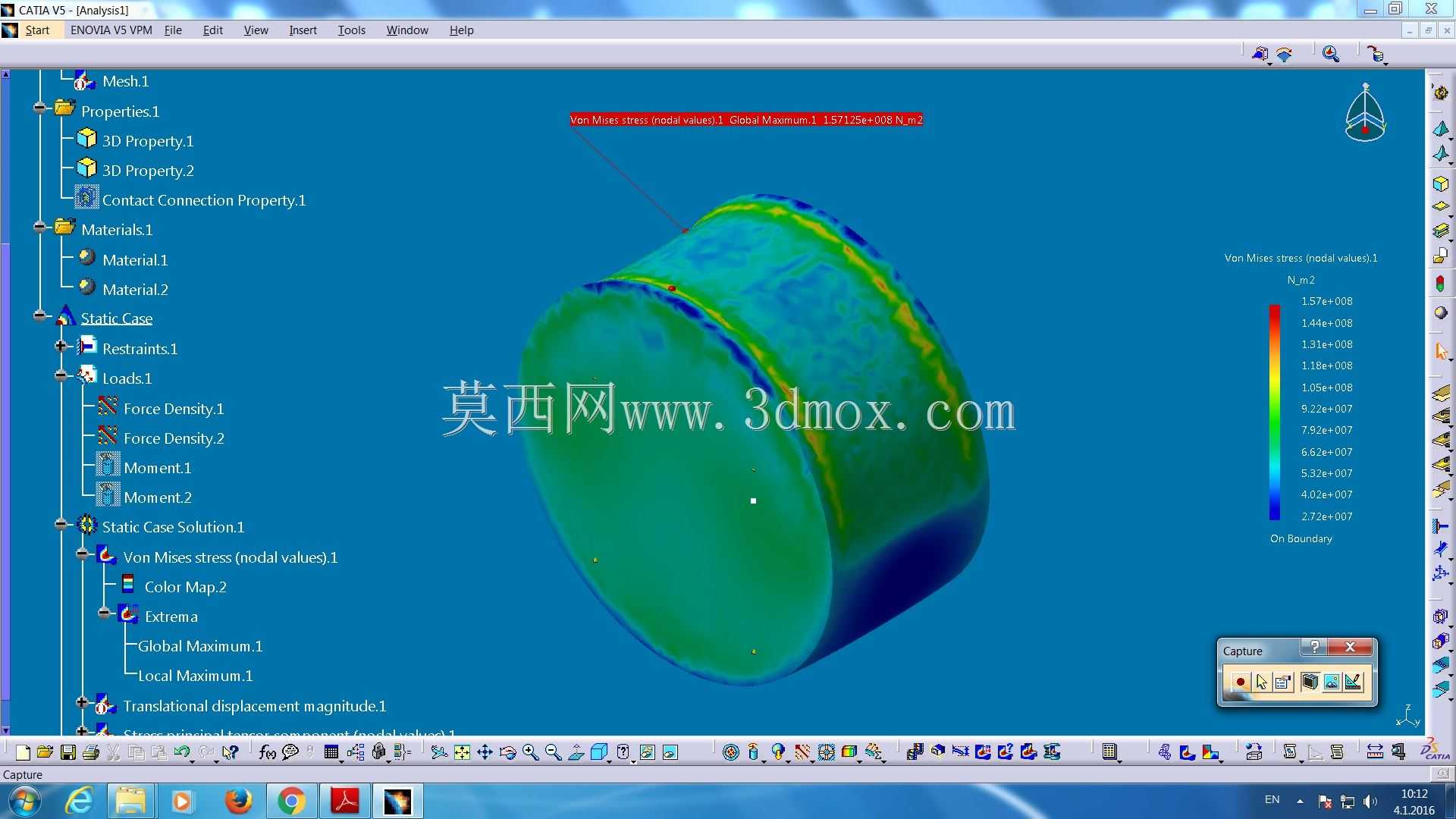

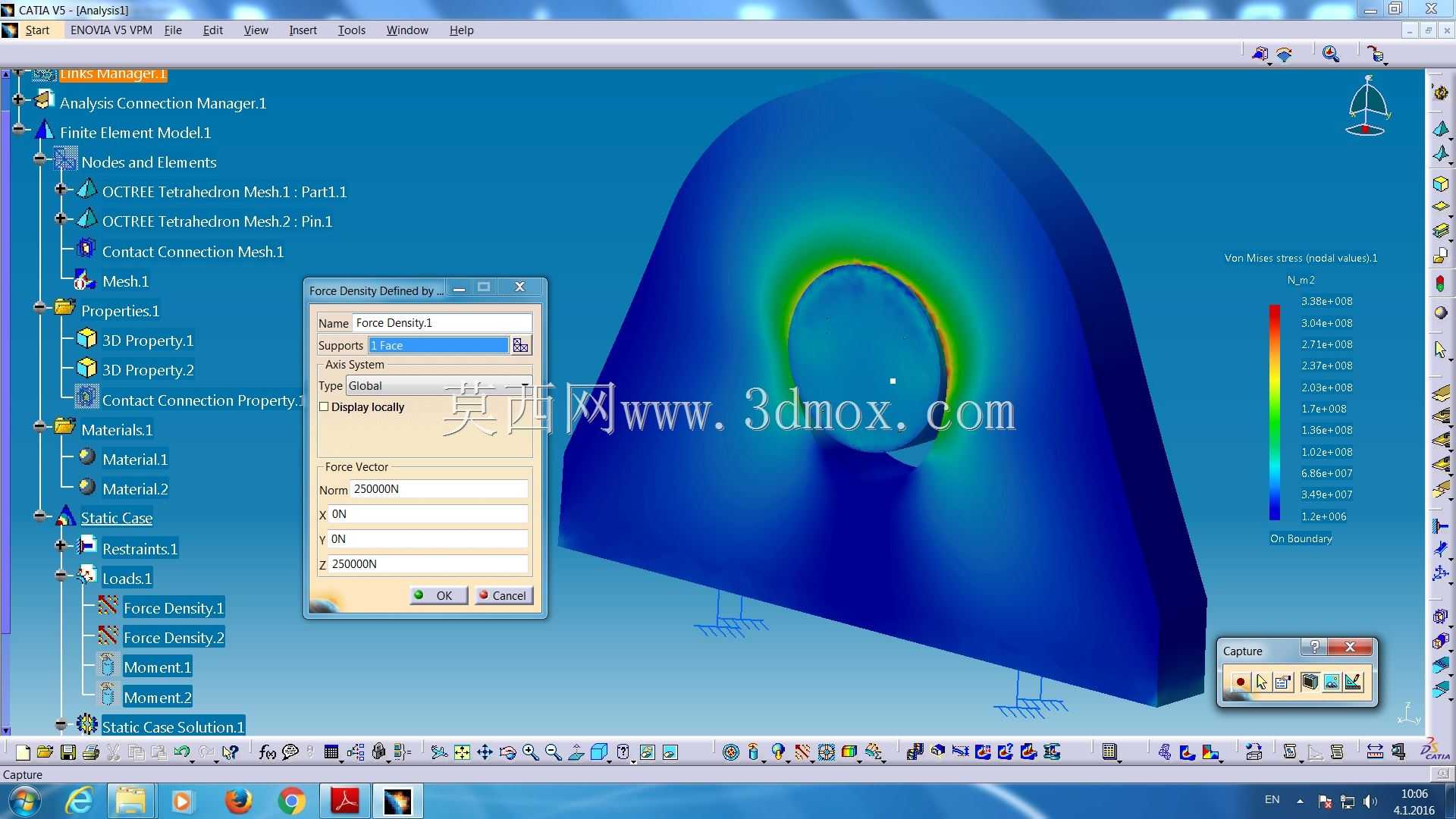

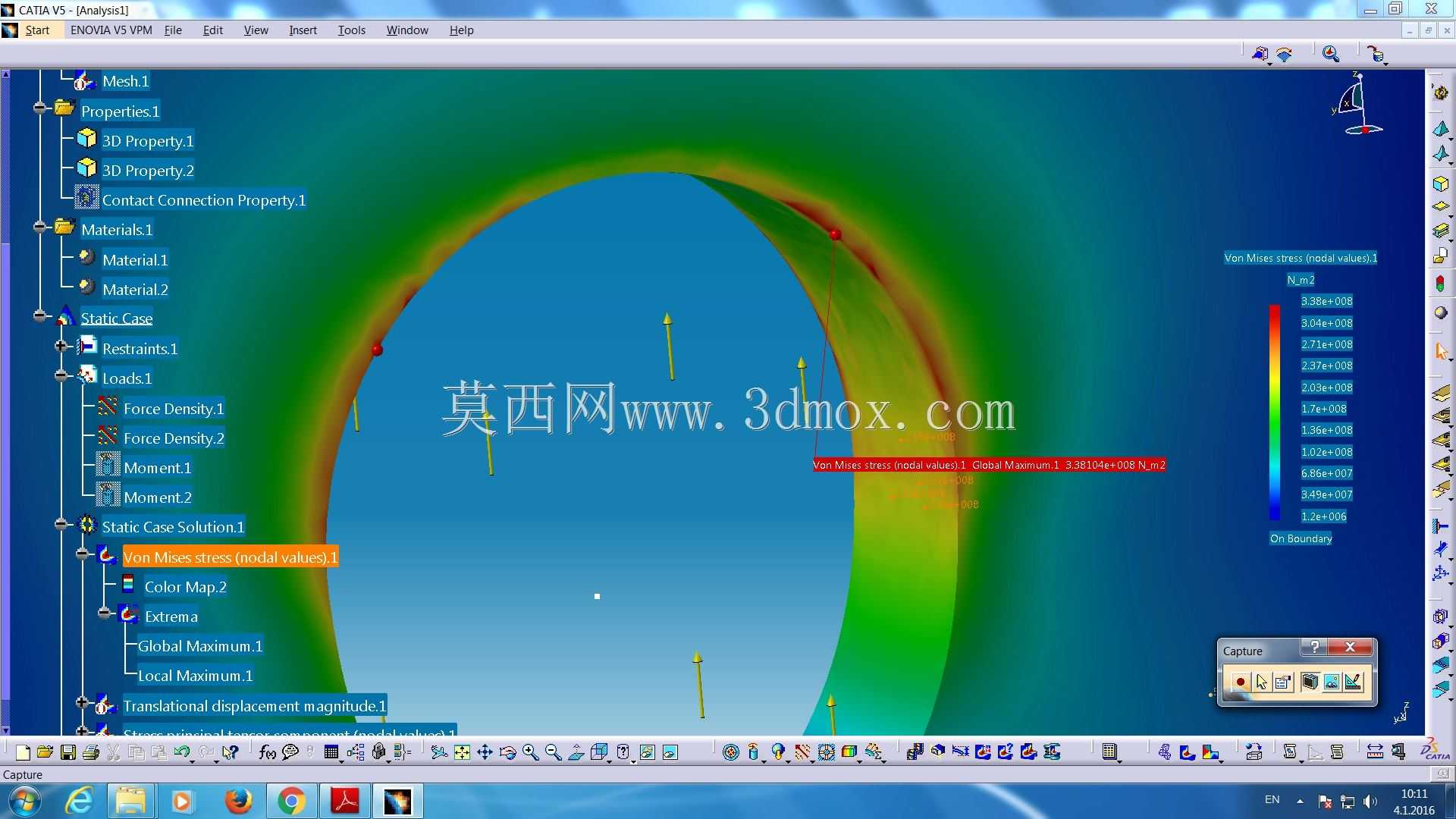

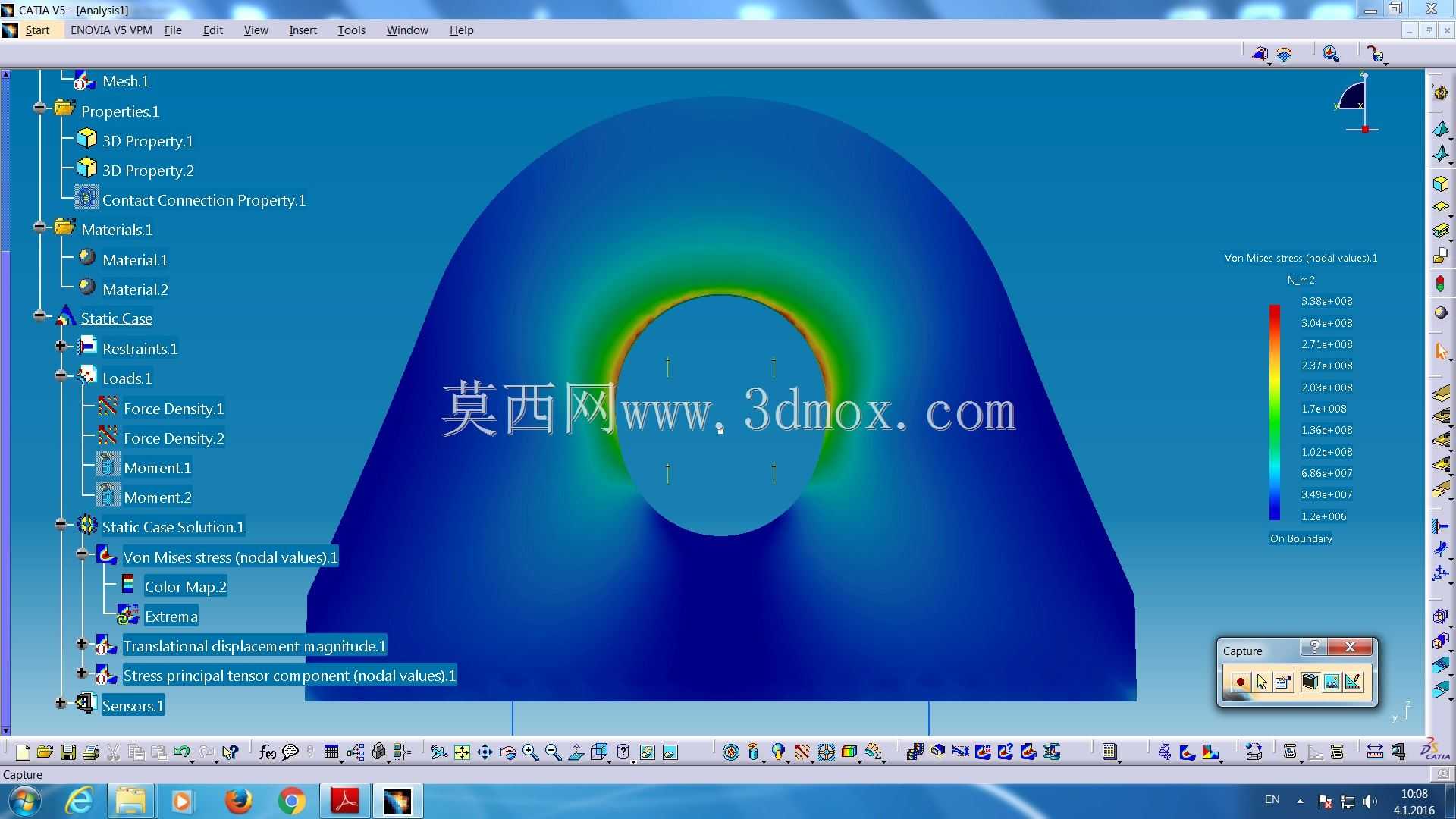

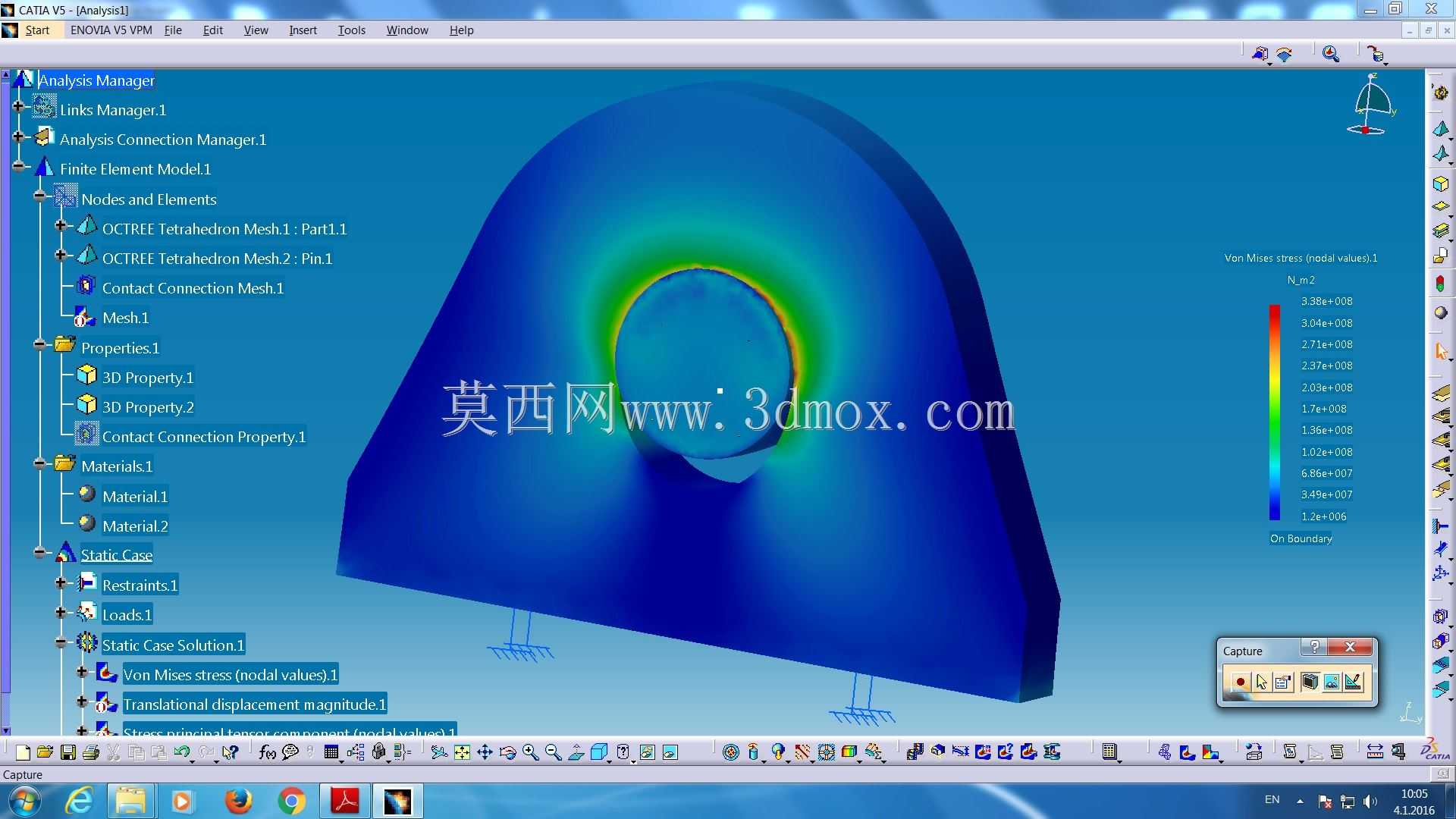

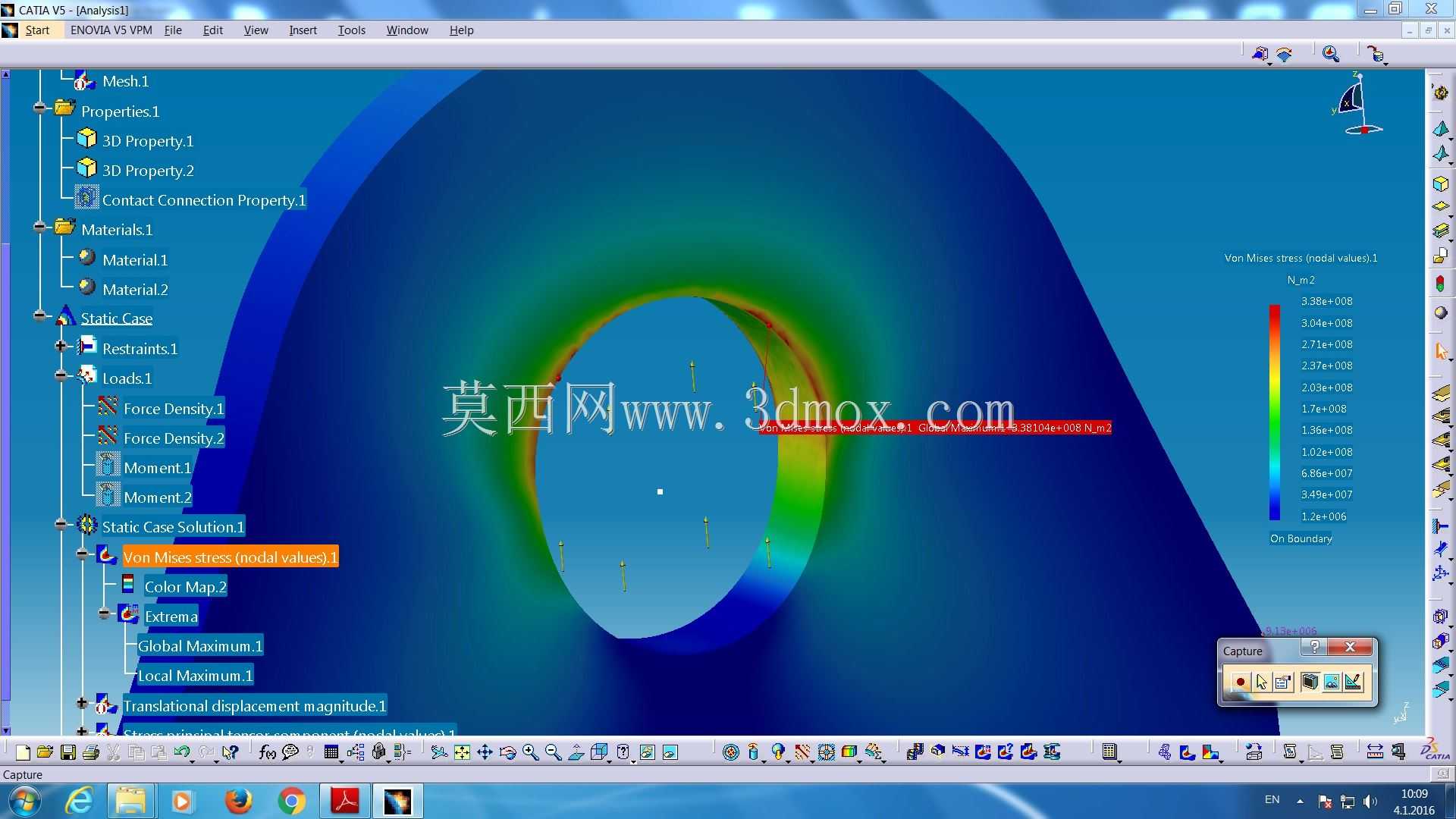

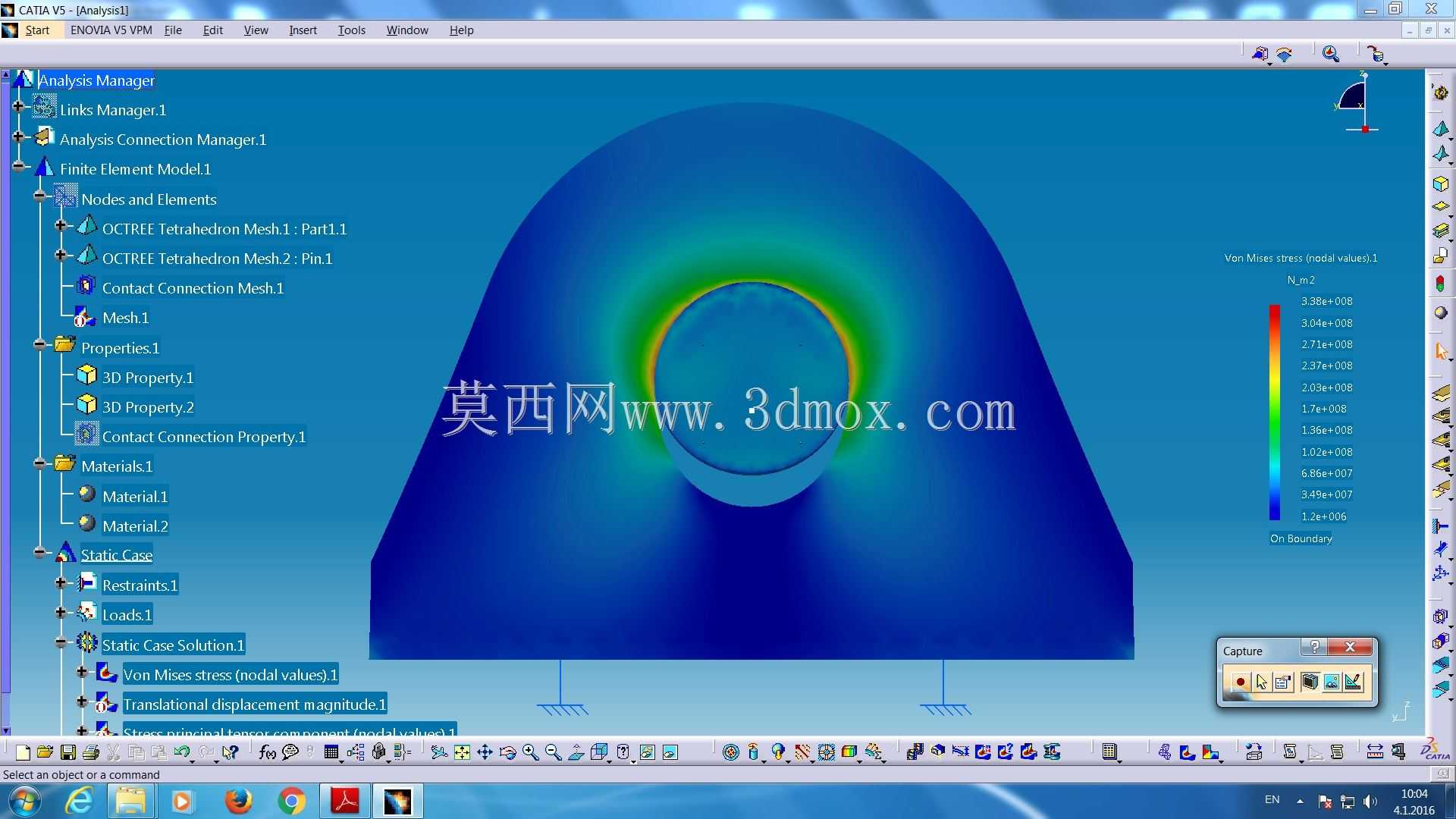

　　尺寸边界上，四十毫米的板厚和一百零二毫米的销轴直径并不是随意取值：按五十吨额定载荷折算，销轴与孔壁的投影承压面面积足够把平均接触应力控制在二百二十牛每平方毫米左右，远低于材料屈服前的许用承压水平；而销孔两侧的耳板净截面抗拉宽度、孔端到板底的直线段长度，都预留了足够的剪切撕裂余量。核算中可以发现，耳板尖锐边缘附近的局部峰值应力会达到三百三十八牛每平方毫米，这类峰值属于几何边界带来的应力集中，并不会直接决定整体静载承载能力，因此工程上不会按峰值应力直接选材，而是重点关注平均应力水平、焊缝过渡质量以及长期循环吊装下的疲劳累积。

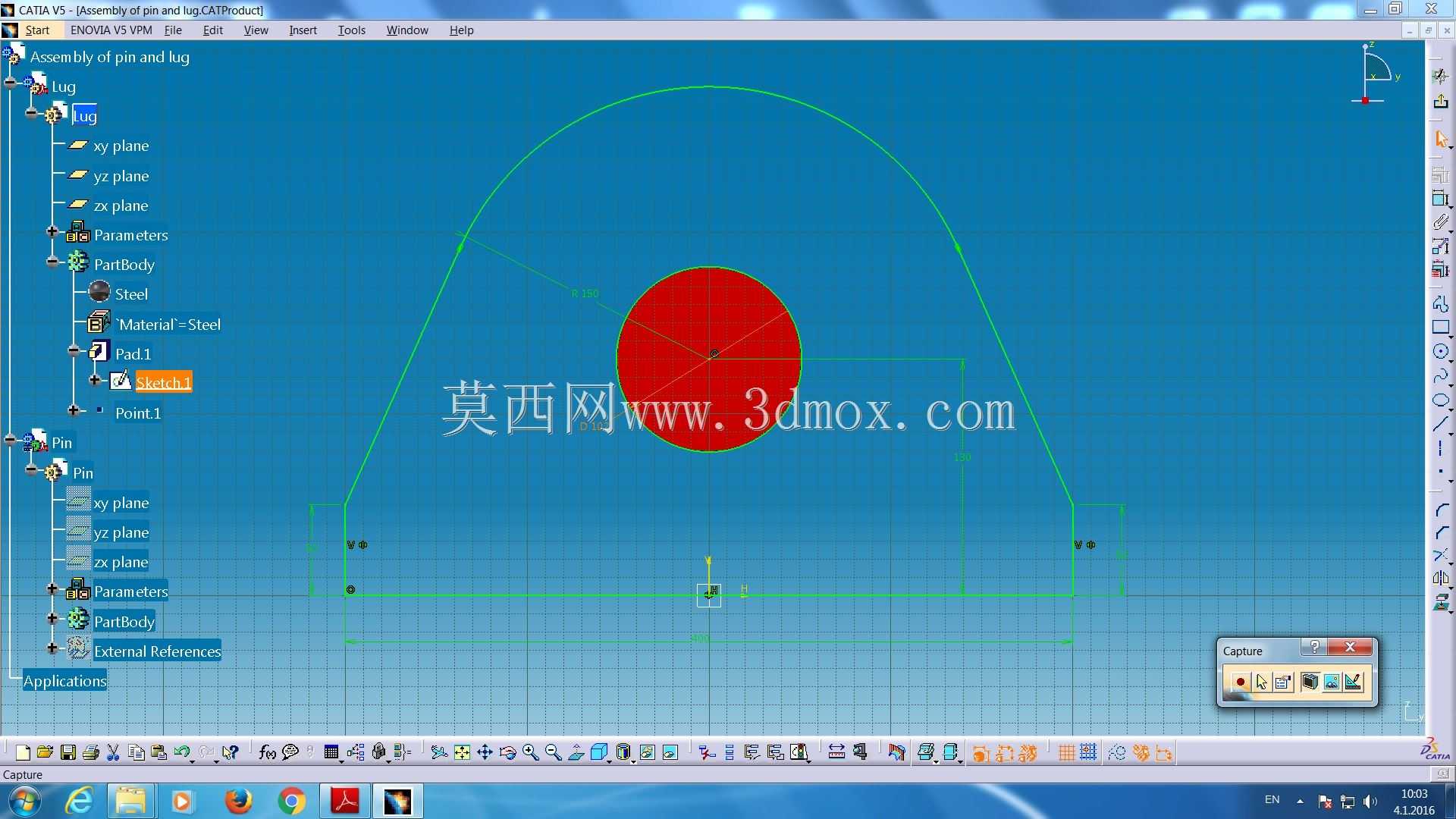

　　实际建模时需要把销轴和双耳的配合关系完整表达出来：销孔与销轴采用小间隙配合，保证现场穿销顺畅，同时间隙不能过大，否则起吊瞬间销轴会对孔壁产生冲击载荷；耳板内侧间距要和卸扣或吊环的宽度匹配，两侧留出适当间隙防止吊装过程中卡滞。凸耳下端与设备基体连接的焊缝区域需要做熔透处理，建模时可以把焊脚轮廓一并建出，方便后续校核焊根处的应力分布。圆弧外轮廓在草图里用相切约束连续绘制，避免出现折线拐点，孔位中心到耳板底端的定位尺寸要和设备本体的加强筋布置对齐，让传入的载荷能直接落到主梁腹板上，而不是仅凭薄板局部承力。

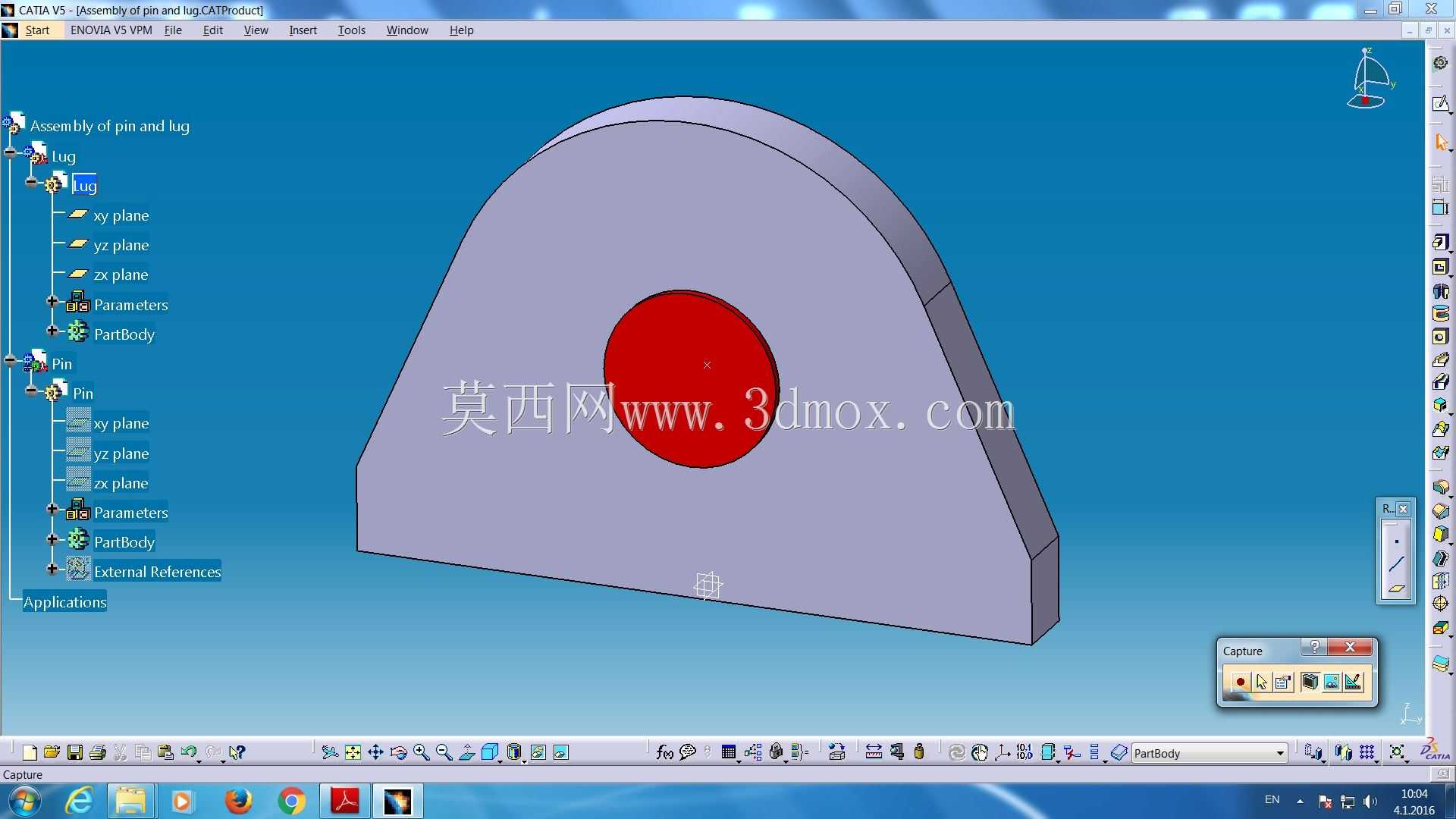

　　现场使用中，这类吊耳还要考虑斜向起吊的附加分力，当吊索与竖直方向存在夹角时，销轴会同时承受剪切和弯曲作用，耳板孔壁也会出现单侧局部压载增大的情况，因此装配结构里通常会在销轴端部加装开口销或轴端挡板，防止作业过程中销轴轴向窜动脱出。三维装配模型把耳板、销轴、端部限位件的位置关系完整呈现，既能用于干涉检查，也能直接导出工程图标注配合尺寸、焊缝要求和材料牌号，为重型设备的吊装方案评审、吊点强度验算以及现场加工制作提供直观的结构依据。
