标准A型USB公头注塑式数据传输插头

　　这款USB公头接插件是消费电子、工业测控、外设互联场景里最常见的有线数据与供电连接终端，整套三维结构完整还原了量产插头从金属插合端到尾部线缆防护段的全部装配细节，没有做外观简化，结构工程师可以直接参考它完成线束端连接器的选型校核、注塑模具分型设计以及设备面板接口的适配布局。

　　从实际装机的使用场景来看，这类插头几乎覆盖所有需要短距离有线通讯和低压直流供电的设备端：工控柜外接调试U盘、手持数据采集器连线上位机、桌面外设键鼠与主机互联、小型嵌入式设备的程序烧录接口、消费类数码产品的充电数据线端，都采用同规格A型公头作为线缆端接插件。它的核心功能是通过金属壳内的四个接触弹片，分别完成电源正、差分数据正负、电源地的四路导通，金属屏蔽外壳同时承担插拔导向、静电屏蔽和结构抗扭的作用，避免通讯过程中外界电磁干扰造成差分信号误码，也能防止用户插拔时侧向掰动直接损坏内部胶芯与焊接端子。

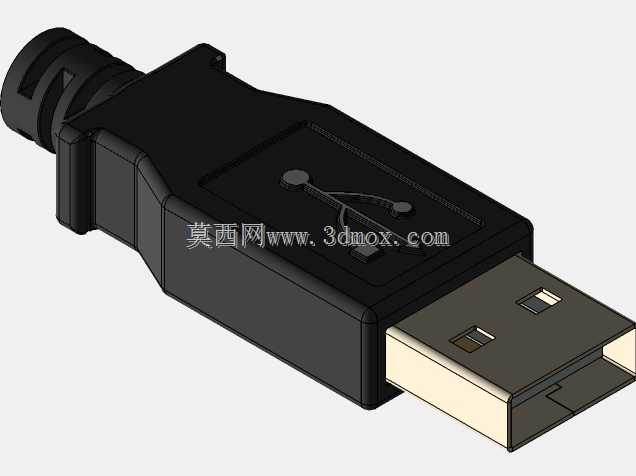

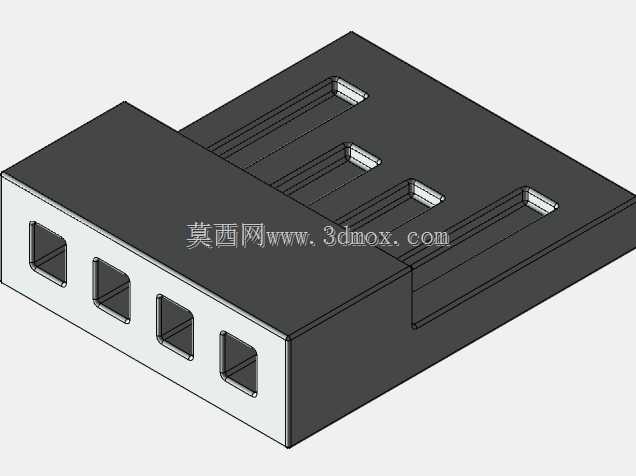

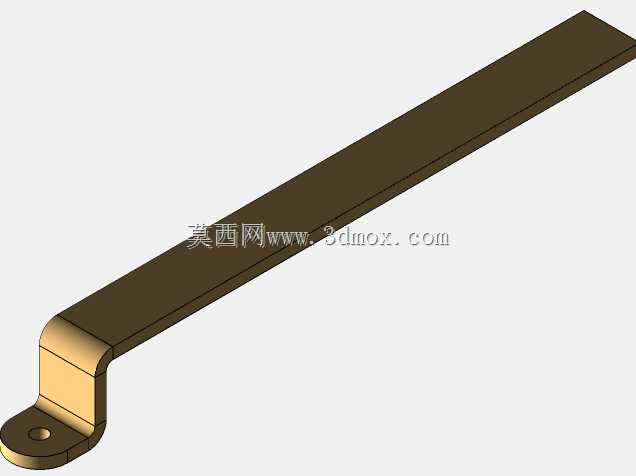

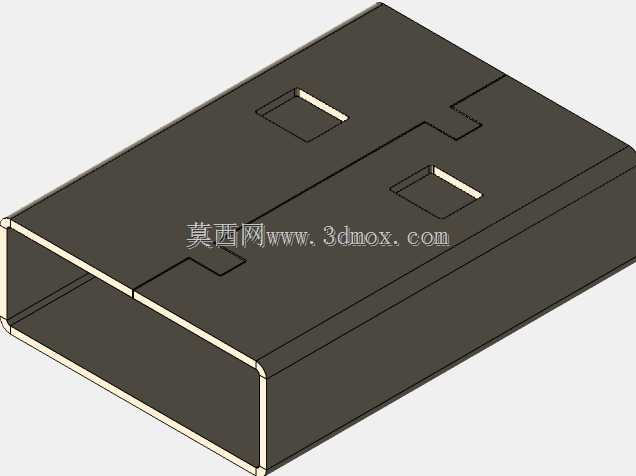

　　设计思路上完全遵循通用串行总线的机械接口规范，前端金属插壳的外轮廓尺寸严格匹配标准A型插座的插入容差，插壳顶面的两个方形卡位缺口对应插座内部的弹性卡扣，插入到位后会形成轻微的段落阻尼，防止设备使用过程中插头受线缆拖拽意外松脱。金属壳内部的绝缘胶芯将四个导电端子完全分隔，端子接触段的凸起高度经过设定，保证插入母座时弹片的正压力落在可靠接触的区间内，既不会因为压力过大导致插拔力超标、长期磨损镀层，也不会因为压力过小在振动工况下出现接触瞬断。胶芯后端预留的焊杯位置分别对应四根线芯的焊接工位，焊杯间距做了防连挡隔，手工焊或者波峰焊作业时都不容易出现相邻引脚短路的不良品。

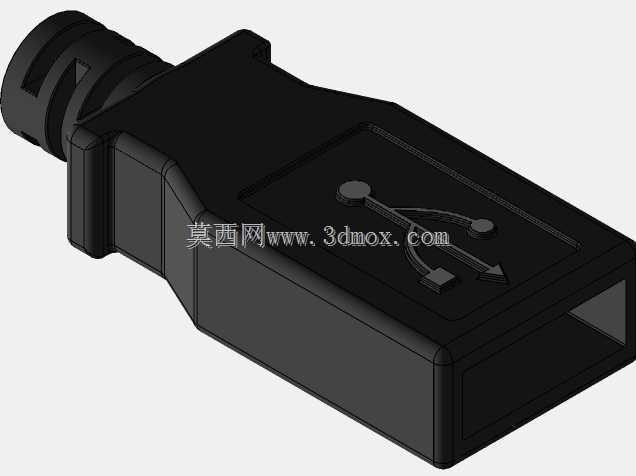

　　中段的黑色塑胶主体是注塑成型的内模骨架，外壳表面做了细微的防滑纹理，用户插拔时手指捏持位置不会打滑。主体侧面的阶梯加强筋从金属壳根部一直延伸到尾部应力释放段，这个结构是针对实际使用里最常见的失效点做的强化：很多数据线损坏都发生在线缆和插头的衔接位置，反复弯折后内部线芯在焊脚处断裂，因此尾部设计了多节渐变直径的锥形防折护套，护套上的环形凹槽可以随线缆弯曲产生均匀形变，把弯折应力分散在整段护套长度上，而不是集中在出线口的单一截面。建模时这个护套的壁厚从根部到出线端逐步减薄，硬度搭配上根部偏硬、端部偏软，既可以支撑插头整体保持直立姿态，又能允许线缆在任意方向小角度弯折，扛住上千次弯折循环后内部铜丝不会断裂。

　　安装边界方面，金属插合端的长度、宽度、厚度都符合通用接口的互换尺寸，插入设备面板上的母座后，塑胶主体的前端面会和设备外壳表面留出1到2毫米的安全间隙，不会因为面板喷涂厚度、装配公差累积出现插头顶死、无法插到位的情况。插头主体的最大外轮廓宽度和高度决定了设备面板上接口之间的最小排布间距，多口并排布置时，相邻两个插头的塑胶外壳不能发生干涉，通常中心距要保留足够余量，避免相邻插头互相挤占无法同时插入。尾部防折护套的最大弯曲半径也需要在设备走线空间里提前校核，比如机柜内线缆从插头引出后向下弯折的场景，要保证护套弯曲时不会顶到柜内其他元器件，出线方向的预留直线段长度至少要覆盖护套的全长，才能让应力释放结构正常发挥作用。整套结构把金属冲压件、绝缘胶芯、注塑内模、防折外护套的装配关系全部还原，做线束设计时可以直接在三维装配里模拟插拔行程、核对接口周边的空间干涉，省去自行测绘通用接插件的重复工作量。
