带深色内装液体的透明PET饮料瓶结构

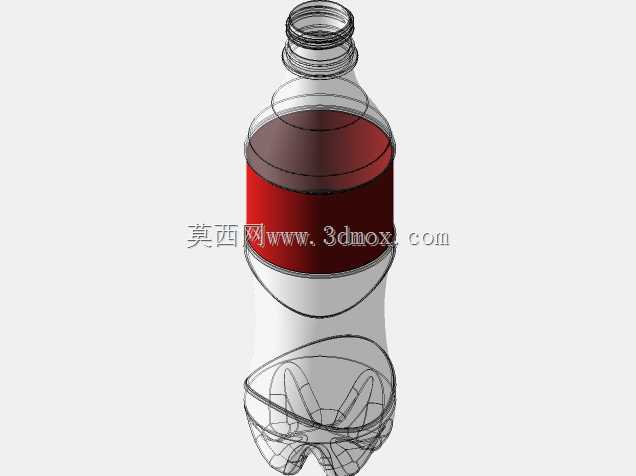

　　该模型呈现的是一种常见透明塑料饮料瓶的三维结构，瓶体内部带有深色液体区域，外部保留红色标签带，适合用于快消包装结构展示、灌装线配套校核、瓶型概念设计以及吹塑成型前期分析。瓶身采用PET类轻质包装瓶的典型轮廓，整体为回转体为主、局部带曲面收腰的造型，瓶口设置外螺纹与密封配合段，可对应旋盖系统的啮合行程、牙型高度和端部限位关系。瓶口下方有过渡环和支撑颈圈，既承担灌装、旋盖、输送过程中的局部受力，也为贴标、夹持和瓶口导向提供明确边界。

　　从实际产线角度看，这类瓶体需要在吹瓶、空瓶输送、冲洗、灌装、封盖、贴标、装箱等多个环节中保持姿态稳定。模型中颈部加强环、肩部圆弧过渡和瓶底花瓣式支撑结构都不是单纯外观处理：肩部曲率决定瓶坯拉伸后的材料分布，过急的转折会造成壁厚不均或应力集中；瓶底内凹与支脚形态关系到直立稳定性、耐内压能力以及灌装后底部承载。瓶底多个凹槽和放射状加强形态，可在轻量化壁厚条件下提高抗变形能力，同时避免瓶底在温差、内压或堆叠载荷下外凸。

　　瓶身中段的红色区域对应外包装标签位置，设计时需要明确标签包覆高度、轴向定位边和前后展示面。对于收缩套标，瓶身直径变化率会影响标签褶皱与贴合质量；对于不干胶贴标，则需要足够平整的圆柱面或受控曲面，以保证标带在高速贴附时不翘边。模型将液体填充至瓶身中上部，能够直观表达容量区间、液位线与标签遮挡关系，也可用于展示货架视觉效果。液体段上方保留空腔，符合热灌装或含气灌装中对顶隙空间的考虑；若用于无菌冷灌装场景，顶隙比例还需结合灌装温度、产品含气量和瓶体耐压要求进一步校核。

　　结构建模上，瓶口螺纹区应重点控制螺纹起止位置、牙顶圆弧、封口径向尺寸和瓶口端面平面度。封盖密封性并不只由螺纹决定，瓶口顶端密封面与盖内塞或垫片的干涉量同样关键。颈部支撑环下方到肩部的过渡区常被夹瓶星轮、导轨或拨轮接触，因此外径差和圆角半径需要与输送件型面匹配，避免卡瓶、倒瓶或局部压痕。瓶身最大直径决定装箱排列密度、贴标机夹持范围以及输送护栏宽度；总高则影响灌装机灌装阀升降行程、封盖头抓取区间和纸箱内净高。

　　在材料与成型思路方面，透明瓶体依赖双向拉伸吹塑获得刚度与透明度，瓶坯壁厚、加热温度、拉伸杆行程和吹塑压力共同决定最终壁厚。模型中较深的内凹瓶底和复杂花瓣结构，有利于提高底座刚性，但也会增加吹塑时材料填充难度；若根部圆角过小，底部容易出现应力发白、跌落开裂或厚薄突变。肩部与标签区之间的平滑曲面，可在握持时改善手感，也能降低运输摩擦造成的局部磨损。

　　该瓶型在工程应用中不仅是单一外观件，更是包装设备、物流容器和品牌视觉之间的接口件。进行三维设计时，需要同时兼顾瓶口与瓶盖的互换、瓶身与标签的匹配、瓶底与输送面的接触、整箱堆叠时的载荷传递，以及消费者握持和倾倒时的人机体验。通过透明瓶体、深色液体和标签带的分层表达，可以清晰检查内部容量、外部包覆区和结构加强区之间的空间关系，为后续瓶坯设计、模具分型、灌装线调试和包装展示提供直接参考。
