Dynamixel4转接安装板结构设计

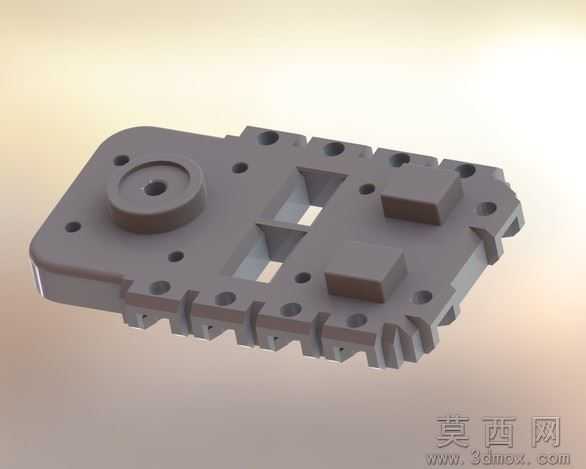

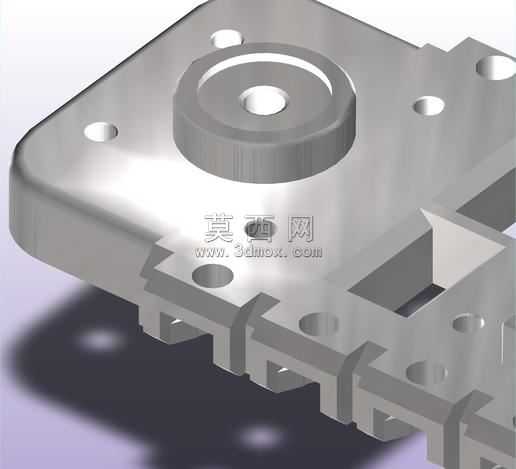

本作品为适配Dynamixel系列舵机的转接安装板三维设计，建模阶段以实际安装适配需求为核心逻辑，首先梳理舵机安装的定位孔位、对接结构的尺寸公差要求，通过参数化建模方式搭建基础板体轮廓，对板体边缘的异形切边、多组不同孔径的安装孔位逐一进行尺寸约束，确保孔位间距、孔径公差符合舵机安装及外部结构对接的精度要求。建模过程中对板体上的凸台结构进行了单独的特征细化，两处方形凸台作为对接定位的限位结构，其高度、平面度均按照实际装配的间隙要求设置，左侧圆形凸台为舵机输出轴的避让及支撑结构，中心预留的通孔适配轴件穿过，凸台边缘做了微小的倒角处理，避免装配时出现锐边干涉。板体整体采用一体化平板式结构设计，在保证结构强度的前提下，对非受力区域做了镂空开槽处理，既减轻了板件整体重量，也为内部走线预留了充足空间，板体四周的安装孔位采用等距排布设计，可兼容多种规格的外部支架固定需求。材质渲染阶段选用了哑光硬质铝合金作为基础材质，还原金属机加工零件的真实质感，对孔位内壁、凸台表面做了细微的粗糙度区分，模拟CNC加工后的表面纹理效果，渲染时采用柔和的侧上方打光，清晰呈现板体的结构层次、孔位分布以及凸台的立体轮廓，便于直观查看各结构的位置关系。设计过程中充分考虑了零件的加工工艺性，所有孔位均采用标准刀具可加工的孔径规格，板体厚度均匀，无特殊的深腔或薄壁结构，可直接通过常规铣削工艺完成加工，同时各安装孔位的位置度公差经过校核，确保装配时舵机与转接板、转接板与外部结构之间可实现无应力精准对接，满足舵机组件在机械结构中的转接安装需求。
