重力自锁式路沿石起重吊夹结构设计

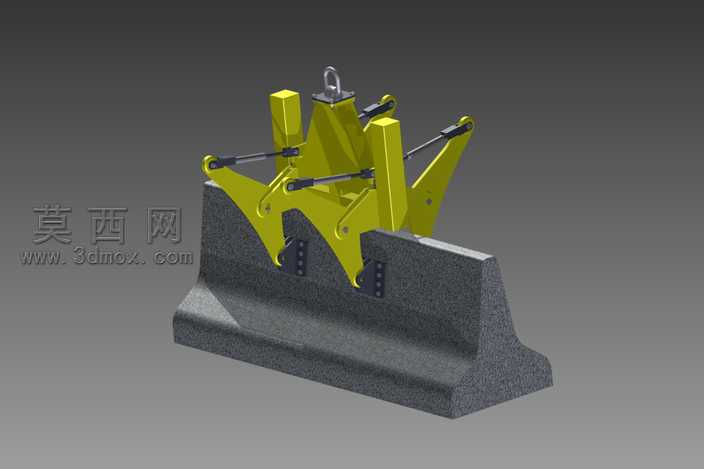

本作品为针对混凝土路沿石、石材砌块等重型块状物料吊装作业设计的重力自锁式吊夹三维模型，整体采用SolidWorks完成全参数化建模，通过装配体约束实现各运动部件的自由度模拟，可直观演示夹取、吊运、释放的完整动作流程。建模阶段首先完成核心受力构件的轮廓绘制，夹臂主体采用对称式双曲臂结构，通过顶部吊环与起重设备连接，中部设置多组铰接连杆传递载荷，下端夹持面设计有带防滑齿的耐磨衬板，衬板通过沉头螺栓与夹臂可拆卸连接，便于后期磨损更换。材质渲染阶段，夹臂主体采用亮黄色金属漆材质模拟工程起重设备的标准警示涂装，铰接销轴采用镀锌钢材质呈现金属光泽，防滑衬板采用深灰色硬质橡胶材质表现高摩擦特性，被夹持的路沿石采用混凝土材质，通过纹理贴图还原石材表面的粗糙颗粒质感，背景采用渐变灰调突出主体结构，渲染输出的效果图清晰展示各部件的装配关系与外观特征。结构设计核心利用重力自锁原理，当吊环受向上提升力时，物料自身重力通过夹臂下端的夹持反力作用于连杆机构，带动夹臂向内收拢，载荷越大夹持力越强，无需额外液压或电气驱动即可实现可靠锁紧，避免吊运过程中物料脱落。铰接点位的布局经过力学优化，确保夹取时夹持力均匀分布在物料两侧接触面，不会对混凝土路沿石造成边角破损，同时夹臂张开行程可适配一定尺寸范围内的块状物料，无需频繁调整结构即可满足不同规格石材的吊装需求。整体模型所有零件均保留完整建模特征树，各部件间的干涉检查全部通过，运动仿真无卡顿错位，可直接用于工程出图、作业演示或工装改进参考，结构设计兼顾实用性与安全性，符合起重作业的相关安全规范要求。
