自动化瓶装物料灌装封合设备结构

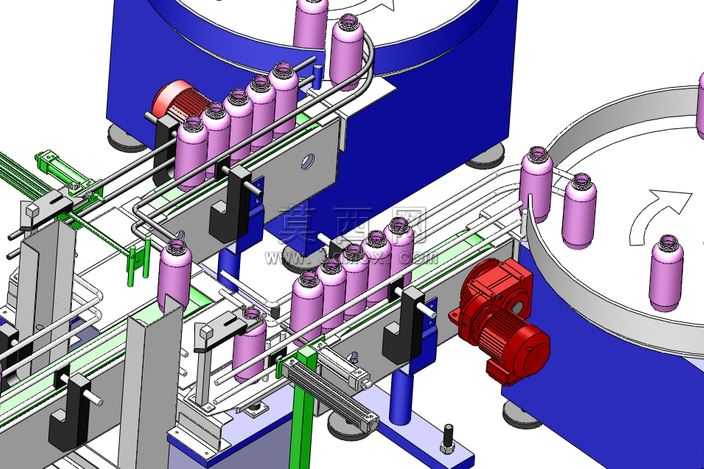

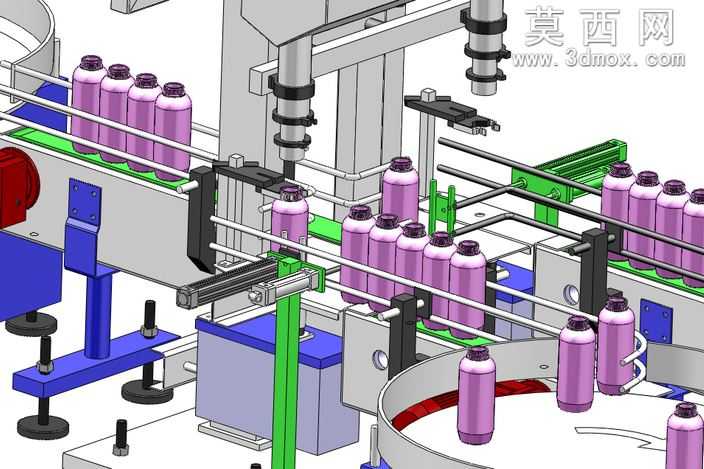

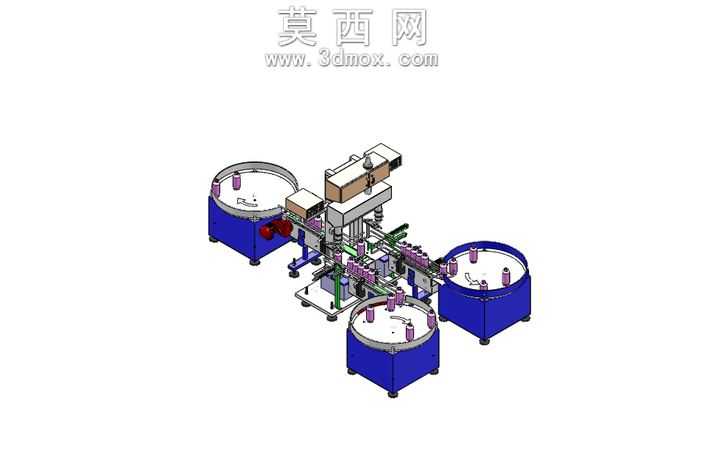

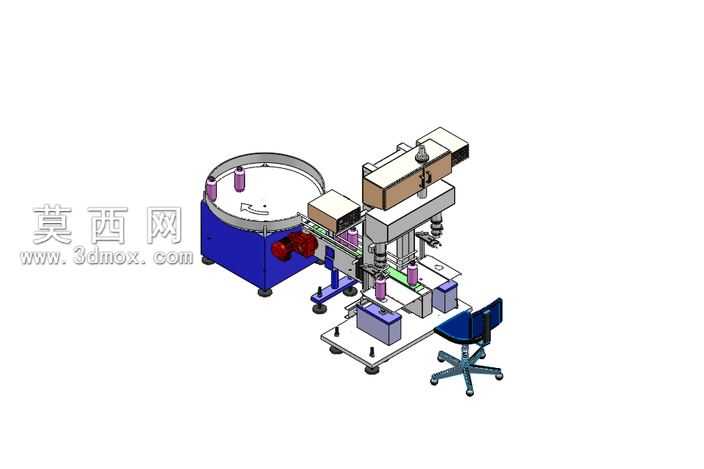

本作品为面向瓶装物料封装工序的自动化灌装封合设备三维建模成果，建模过程中严格遵循工业自动化设备的实际设计逻辑，对设备各功能模块进行了1:1比例的精细化还原。模型整体采用模块化分区设计，左侧设置转盘式理料送料机构，通过圆周分度转动实现待灌装瓶体的有序上料与工位输送，转盘边缘设置的定位卡槽可精准固定瓶体位置，避免输送过程中出现偏移、倾倒问题。中部主体工位依次集成了物料灌装、瓶身扶正、封盖压合、成品输出四个核心作业单元，各单元之间通过直线输送导轨衔接，每个作业工位都配置了独立的升降执行结构与定位挡块，可保证瓶体在每个工序节点都能获得精准的位置约束，保障灌装剂量精准、封盖压合到位。建模过程中对设备的支撑框架、调节脚座、传动连接件、操作工位座椅等附属结构也做了完整还原，支撑框架采用工业铝型材拼接结构的建模表现，各连接节点的紧固件、调节滑块都做了细节刻画，设备底部的可调脚座可模拟实际安装时的水平调节功能，配套的操作座椅符合人体工学设计，可满足设备调试、日常运维的操作需求。材质渲染阶段，针对不同部件的物理属性匹配了对应的材质表现：储料与送料转盘采用深蓝色哑光工业烤漆材质，灌装执行模块的金属立柱、压合头采用亮面不锈钢材质，输送导轨采用银灰色阳极氧化铝材质，操作座椅采用黑色防静电工程塑料搭配金属五星脚轮材质，各部件材质区分清晰，可直观分辨不同功能模块的结构边界。结构设计上充分考虑了设备的作业连贯性，转盘送料的节拍与各工位的作业行程做了匹配设计，可实现连续化的灌装封合作业，减少工位等待间隙，提升整体生产效率，模型完整呈现了设备的整体布局与各部件的装配关系，可作为同类灌装包装设备的结构设计参考、方案演示素材使用，清晰展现了小型自动化灌装设备从送料到成品输出的完整作业流程结构。
