方形带灯翘板船型电源开关结构设计

　　这款方形翘板开关是电子设备、小型机电装置中常用的电源通断控制元件，日常在桌面通讯终端、小型工控外设、家用小电器、车载附加电子设备的面板上都能见到这类结构的身影，核心作用是通过翘板的按压翻转实现回路的导通与断开，给使用者提供清晰的操作反馈与明确的通断状态指示。

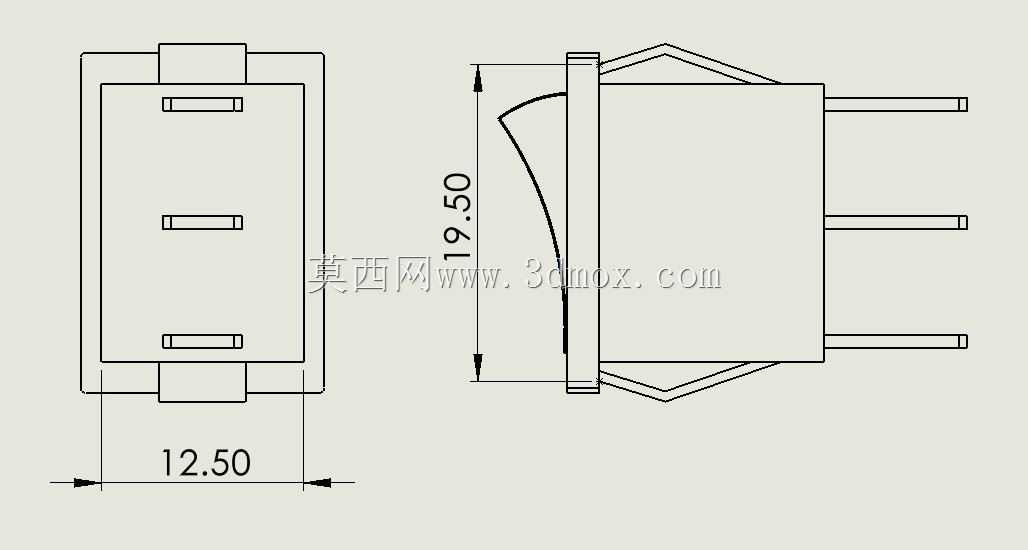

　　从实际选型与安装的角度看，这款开关的安装开孔尺寸为19.5×12.5mm，属于标准的中小规格船型开关安装位，设计时直接在设备面板上开出对应尺寸的矩形开孔，将开关本体从面板正面推入即可通过侧边的弹性卡扣完成卡装固定，不需要额外的螺丝紧固，装配效率很高，适合批量生产的消费类电子、通讯外设产品使用。开关本体的外壳采用黑色阻燃工程塑料注塑成型，具备足够的结构强度与绝缘性能，能够满足日常使用中的耐温、耐插拔、绝缘防护要求，避免使用过程中出现漏电、壳体开裂等问题。

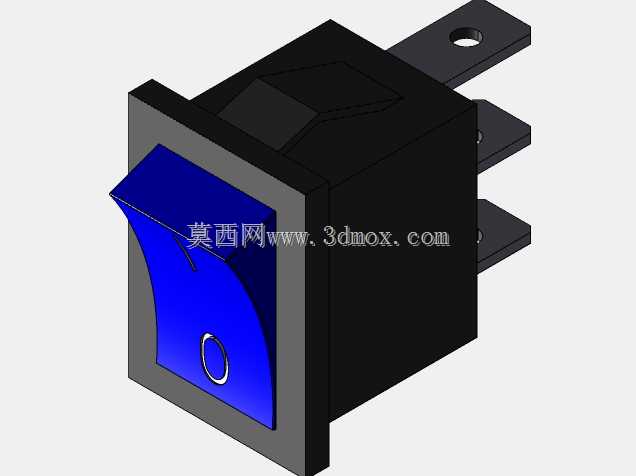

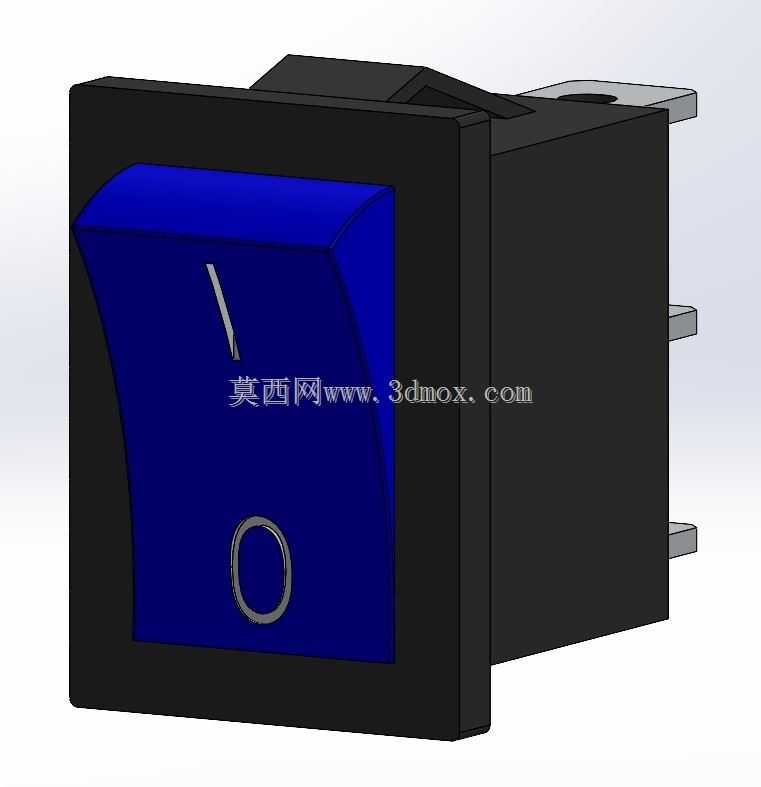

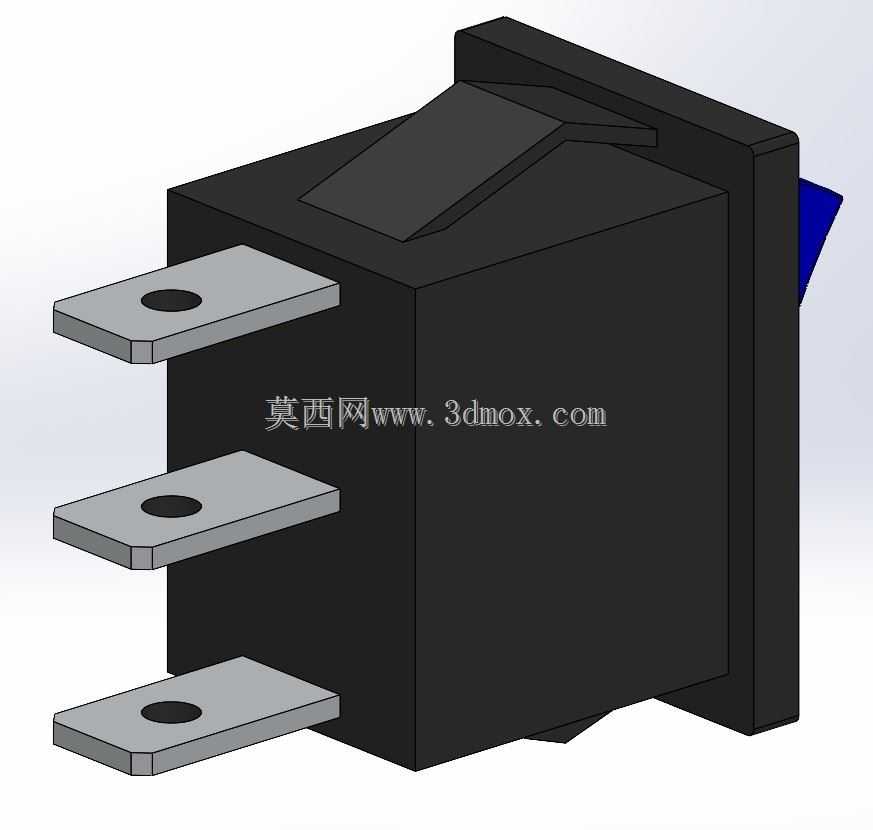

　　操作面的设计上，这款开关采用蓝色半透明翘板按键，翘板表面做了微弧面处理，贴合手指按压的触感，按压行程适中，触发反馈清晰，不会出现虚位、卡滞的问题。翘板上模压有标准的通断标识，“I”对应接通位置、“O”对应断开位置，半透明的按键材质可以在背部加装指示灯时，让光线透过按键透出，直观显示当前设备的通电状态，即便在光线较暗的使用环境下，使用者也能快速判断开关位置与设备通断状态。开关背部的插脚采用标准的快接插片结构，适配常规的6.3mm冷压端子，接线时直接将压接好导线的端子插在插脚上即可完成接线，不需要焊接，现场装配与后期维护更换都十分便捷。

　　在结构设计的细节上，这款开关的翘板转轴部分做了耐磨结构优化，内部的动触点采用弹性铜材搭配银合金触点，能够保证通断过程中的接触可靠性，减少长时间使用后的接触电阻增大、触点烧蚀问题，额定负载下可以满足上万次的操作寿命要求。开关的整体外形方正，安装后与面板贴合紧密，按键与外壳之间的缝隙控制均匀，既可以避免灰尘、飞溅的液体进入开关内部造成接触不良，也能让设备面板的外观更整洁统一。

　　实际应用中，这类开关常被用在通讯设备的电源输入回路、小型测试仪器的主控回路、桌面外设的供电控制、改装车载电子的电源通断等场景，相比圆形的按钮开关，方形翘板开关的操作面积更大，误触概率更低，通断状态的辨识度更高，不需要额外加装状态指示灯也能通过翘板的位置判断当前状态。设计建模时，需要重点关注安装卡扣的弹性变形量，保证推入安装孔时卡扣能顺利压缩，到位后能可靠弹出卡在面板背面，同时要控制开关本体与安装孔的配合公差，避免出现装配后松动、或者间隙过大影响外观的问题；翘板的转动行程需要和内部触点的通断点做匹配，保证翘板扳动到对应位置时触点能可靠切换，不会出现停在中间位置导致的接触不良、拉弧等问题。另外插脚的位置度需要严格控制，保证和PCB板或者接线端子的对接精度，避免装配时出现插脚歪斜、无法对接的问题。
