车载12V点烟器取电插座结构设计

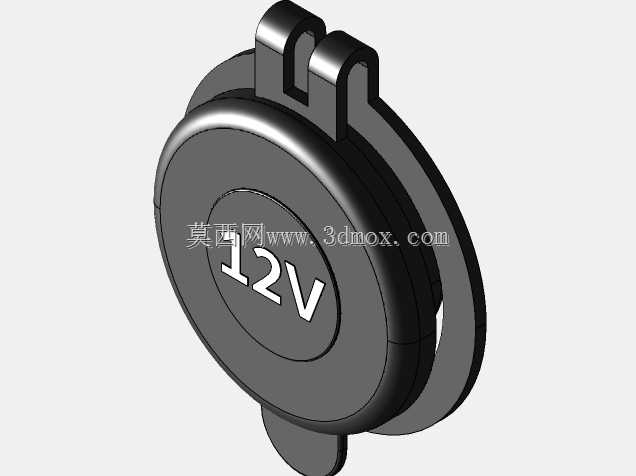

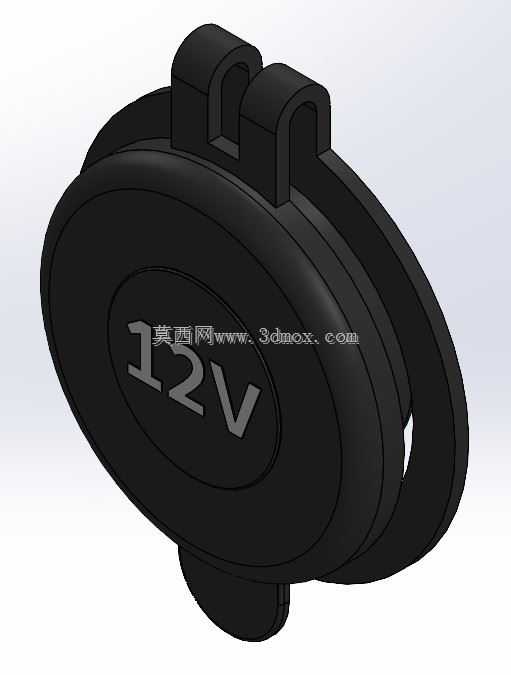

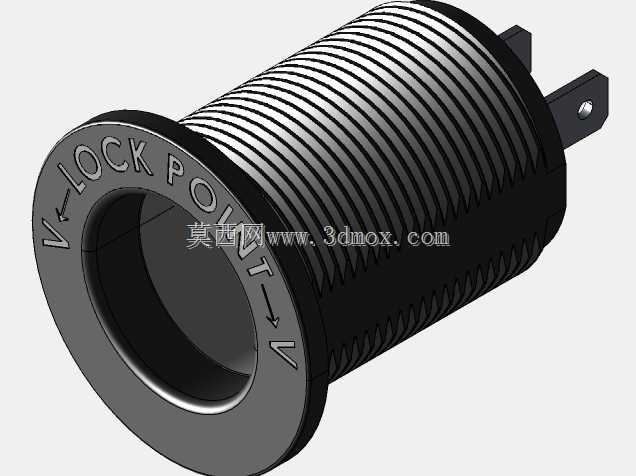

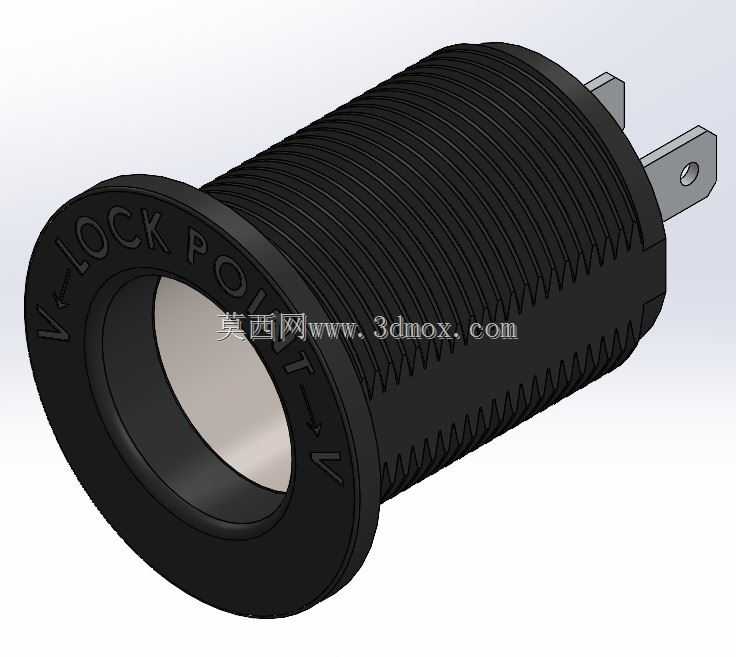

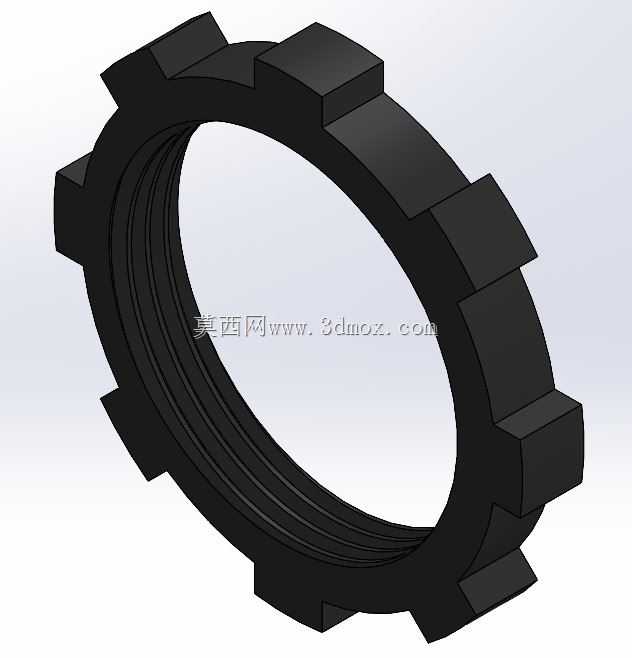

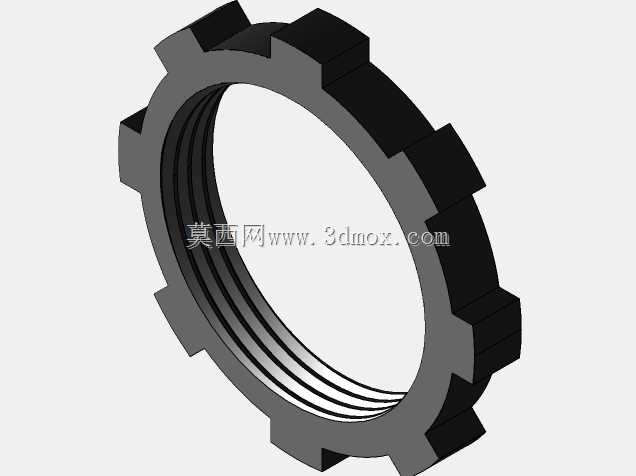

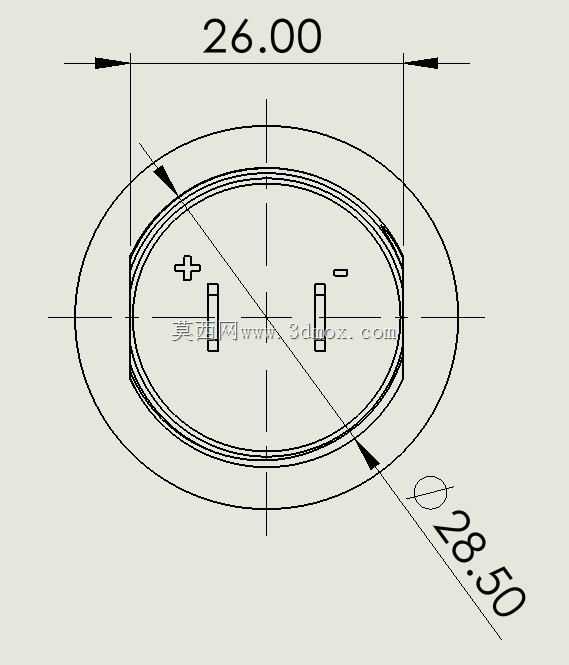

　　在车载低压供电系统的改装与原厂配套设计中，这类12V点烟器插座是普及率极高的取电接口部件，除了适配传统点烟器的加热使用需求外，更多场景下承担着车载外接设备的供电接驳功能，比如车载充气泵、行车记录仪取电、车载充电器、车载吸尘器等后装电器的电源接入，是乘用车、商用车驾驶舱内标配的供电接口单元。从结构设计来看，该插座采用带外螺纹的圆柱主体结构，法兰端面上设置有锁止标识，安装时可通过配套螺母从安装面板背面锁紧，适配不同厚度的仪表台、扶手箱、侧围内饰板的安装场景，安装孔位匹配28.5mm的开孔尺寸，这个尺寸是行业内通用的点烟器插座安装孔径，能够兼容绝大多数车型的预留安装位，也方便后装改装时直接开孔替换，不需要额外调整开孔尺寸。

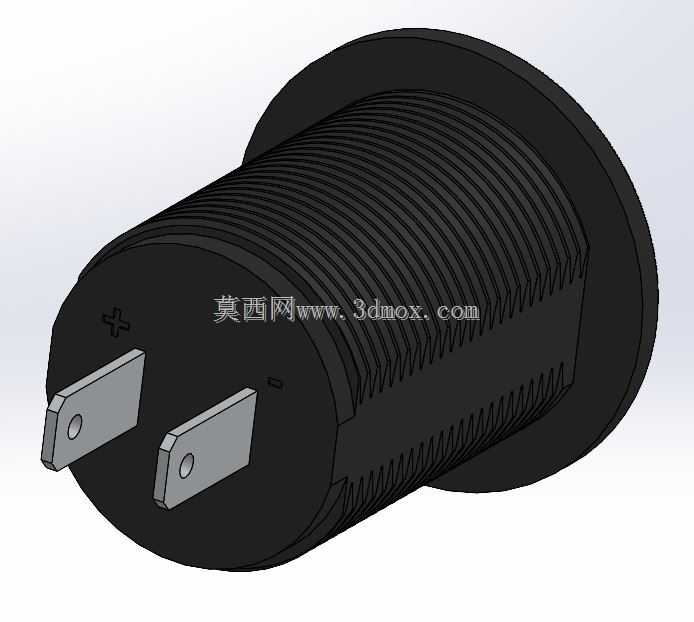

　　插座的插脚采用扁形插片结构，属于车用低压接插件的通用规格，能够直接对接车载线束的标准插簧，不需要额外做接线端子的转接，降低了线束端的匹配成本，插脚的极性做了防呆设计，安装时不会出现正负极接反的问题，避免外接设备因反接烧毁。主体外侧的滚花纹理设计，一方面是在注塑成型时增加壳体的结构强度，减少长圆柱壳体的成型收缩变形，另一方面在安装锁紧时，能够增加与安装孔内壁的摩擦力，避免螺母锁紧时插座本体跟转，降低安装时的对位难度。法兰端的环形凸台结构，安装后能够贴合安装面板的表面，遮挡开孔边缘的毛刺与缝隙，提升内饰装配后的外观一致性，同时凸台与面板之间可以加装橡胶密封圈，满足部分户外作业车辆、特种车辆的防水防尘需求，拓展部件的适用场景。

　　内部的导电腔体采用同心结构设计，中心触点为正极，侧壁金属腔体为负极，能够适配标准尺寸的点烟器插头以及通用型车载取电插头，插合后的接触电阻控制在毫欧级，避免大电流取电时出现接触发热的问题，可支持10A以内的持续电流输出，满足绝大多数车载外接设备的功率需求。在建模过程中，需要重点关注几个尺寸公差的控制：首先是内部腔体的内径尺寸，公差需要控制在±0.1mm以内，尺寸过小会导致插头插入卡滞，尺寸过大则会出现接触不良、打火的问题；其次是外螺纹的螺距与大径尺寸，需要匹配通用的锁紧螺母规格，保证安装时的互换性；法兰端的厚度与插脚的伸出长度，需要预留足够的线束接插空间，避免安装后插脚与内饰板内部的加强筋干涉。这类插座的设计还要考虑长期使用的可靠性，

　　车辆行驶过程中会持续产生振动，因此内部的导电部件需要设置防松结构，避免振动导致的触点移位、接触失效，塑料壳体选用耐温的工程塑料材质，能够耐受点烟器工作时的高温传导，不会出现壳体软化变形的问题，同时满足车载部件的阻燃要求，避免电路故障时引发安全隐患。在整车电气布局中，这类插座通常直接从ACC保险丝位取电，车辆熄火后自动断电，避免静态电流消耗导致蓄电池亏电，部分常电需求的场景也可以直接从常电保险丝取电，适配停车监控等设备的供电需求。对于三维建模从业者来说，做这类车载接插件的模型时，不能只做外观的曲面造型，更要还原内部的导电结构、安装配合结构，确保模型能够直接用于安装干涉检查、线束布局模拟，甚至可以直接导出工程图用于开模生产，这就要求建模时对每个配合尺寸、安装边界都做精准的还原，不能出现尺寸偏差导致实际装配时无法安装的问题。
