车载嵌入式双USB充电接口结构设计

　　这款嵌入式双USB取电接口，主要面向乘用车辆、商用工程车辆的座舱取电场景设计，适配车辆12V直流供电体系，解决驾乘人员随身智能设备的车载充电需求，可替代传统点烟器取电的转接方案，减少外接适配器带来的空间占用与接触不良隐患。日常使用中，这类接口常被布置在车辆仪表台空位、中央扶手箱后侧、后排空调出风口下方、后备厢侧围等位置，覆盖前排驾乘人员、后排乘客以及后备厢外接用电设备的取电需求，相比外露式转接充电器，嵌入式安装的结构能更好融入座舱内饰造型，避免颠簸路段外接适配器松脱掉落的问题。

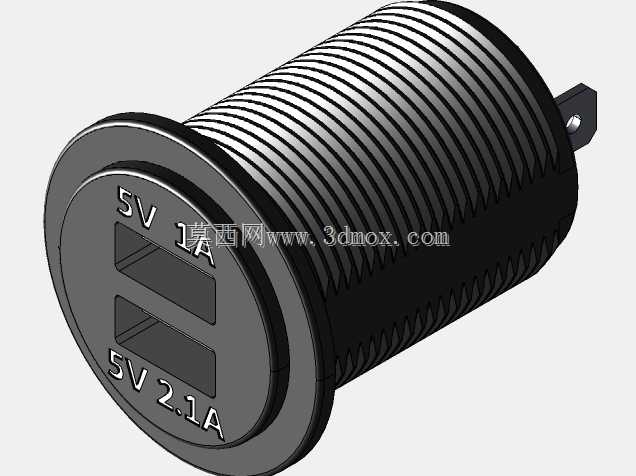

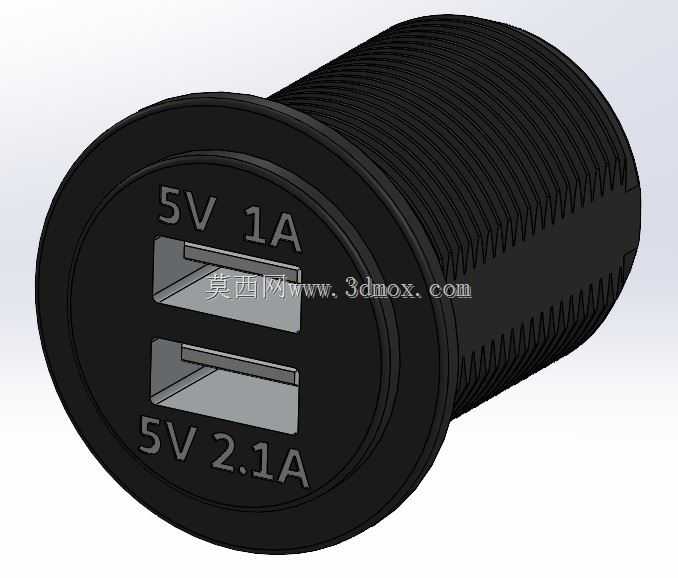

　　从功能配置来看，接口设置两个独立USB输出端口，分别匹配5V1A与5V2.1A的输出规格，可同时为两台设备供电：低功率端口适配蓝牙耳机、功能机、小型便携数码设备的慢充需求，高功率端口可满足智能手机、平板设备、便携导航仪等设备的快充取电需要，两个端口做了独立的电流限流设计，避免单端口过载影响另一路的供电稳定性。接口前端面做了平齐式设计，安装完成后与安装面板表面齐平，端口内部设置绝缘挡边，防止日常使用中异物、泼溅液体直接进入触点区域，降低短路风险。

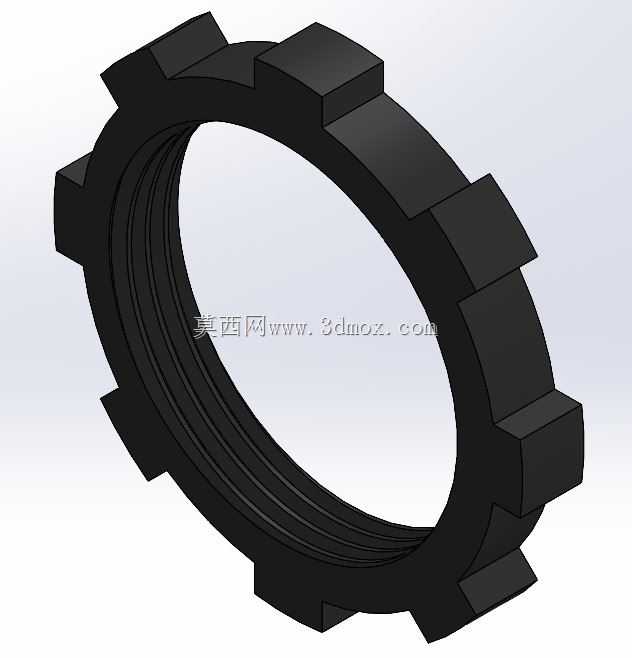

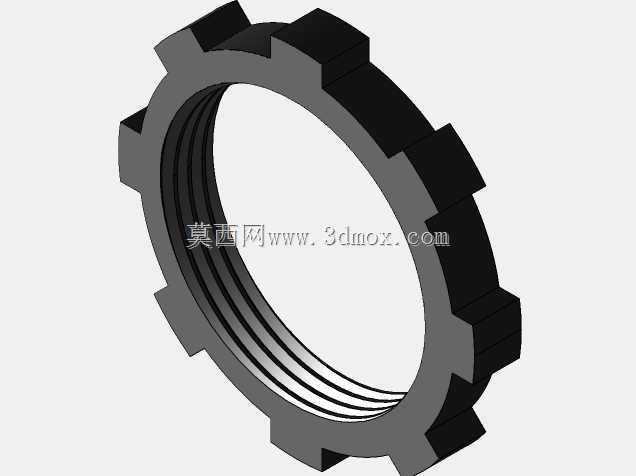

　　结构设计层面，整体采用圆柱型嵌入安装结构，主体外壳做了全周环向的防滑滚纹设计，安装时从面板正面穿入预留安装孔后，依靠后端的锁紧卡环或者螺纹紧固件拉紧，滚纹结构可以增大外壳与安装孔壁、锁紧件之间的摩擦力，避免车辆长期行驶振动导致接口松脱转动，保证接口端面始终与安装面保持平齐。接口内部的导电端子采用高弹性铜材冲压成型，表面做镀镍处理，兼顾导电性能与耐磨抗氧化能力，多次插拔后仍能保持稳定的接触压力，减少接触电阻过大导致的发热问题。接口前端的标识采用模内成型工艺，直接在外壳端面注塑出输出参数标识，长期使用不会因摩擦、擦拭出现标识脱落模糊的问题，方便用户快速识别端口输出规格。

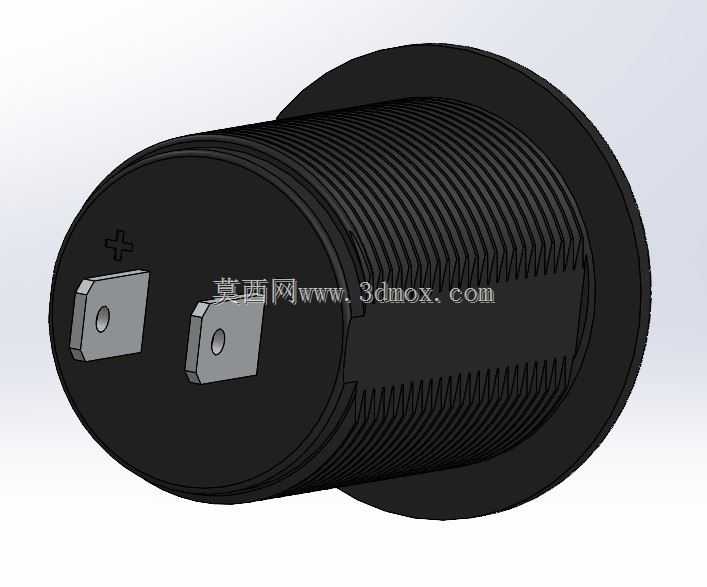

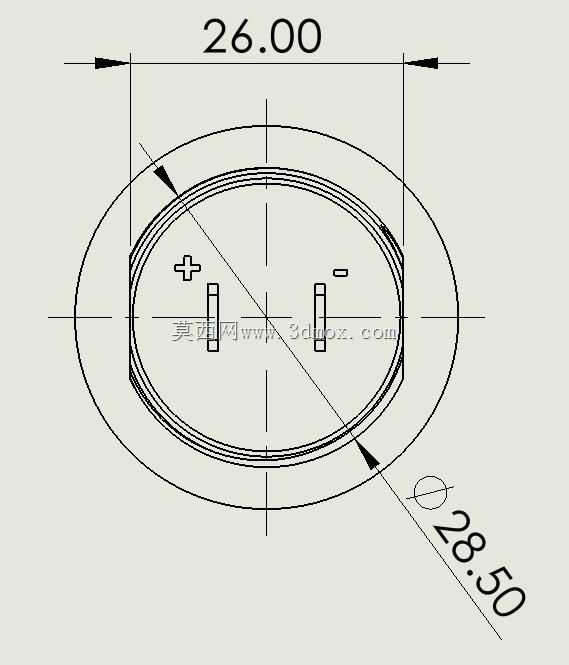

　　安装边界方面，这款接口的嵌入主体直径适配行业通用的28.5毫米标准安装开孔，安装深度控制在常规内饰面板的容纳范围内，不需要对内饰板后方的线束、加强筋做过多避让修改，适配绝大多数乘用车辆、改装工程车辆的预留开孔尺寸，也可用于房车、特种作业车辆的后加装取电接口改造。接线端采用后端直出插片式接线结构，分别对应电源正负极与可选的夜间照明指示灯接线，安装时直接与车辆12V常电或者ACC控制供电线路对接即可，ACC接线模式下可实现车辆熄火后自动断电，避免长期静态耗电导致车辆蓄电池亏电。

　　设计过程中重点考虑了车载场景的振动耐受与温度适应能力，整体外壳采用耐温阻燃工程塑料注塑成型，可适应车辆座舱内-40℃到85℃的工作温度范围，夏季车辆暴晒后仪表台附近温度较高时，外壳不会出现软化变形问题，长期使用也不会出现材质老化脆裂的情况。接口内部的电路板做了三防涂覆处理，应对座舱内可能出现的凝露、灰尘侵入问题，供电回路集成过压、过流、过热保护机制，当输出端出现短路、过载情况时会自动切断输出，故障排除后可自动恢复供电，避免损坏外接设备或者影响车辆供电回路安全。

　　相比传统的点烟器转接充电器，这款嵌入式接口的结构设计完全贴合车载安装场景，没有多余的外露结构，不会占用座舱内的储物空间，也不会因为驾驶员操作换挡、放置物品时误碰导致供电中断。双端口的输出配置可以覆盖绝大多数随身数码设备的充电需求，不需要额外扩展分线器，安装后与内饰面板的融合度更高，是车辆原厂配置、后装改装中常用的取电接口方案。建模过程中完整还原了接口的安装配合尺寸、滚纹细节、内部端子位置与端面标识，可直接用于车辆内饰结构的装配干涉校验、改装方案的布局模拟，也可作为同类取电接口开发的结构参考。
