带法兰安装座XT60E-F母端接插件结构

　　在大电流低压供电的连接场景里，这类带固定法兰的XT60E-F母端接头是很多设备内部走线、外部供电接口的常用选型，区别于普通直插式XT60接头，这款结构自带一体化安装法兰，不需要额外设计固定压块或者接头卡座，能直接通过法兰上的两个安装孔锁付在设备面板、机架走线位上，大幅减少装配时的零件数量，也能避免接头在反复插拔过程中出现移位、松脱的问题。从实际使用场景来看，这类接头常见于航模动力电池接口、便携储能设备的外接供电口、工业小型移动设备的充电接口、大功率电动工具的电池连接位，相比传统的DC电源接头，它的载流能力更强，接触电阻更低，大电流充放电时的发热控制更稳定，同时公母端的防呆结构能避免插反导致的电源短路问题。

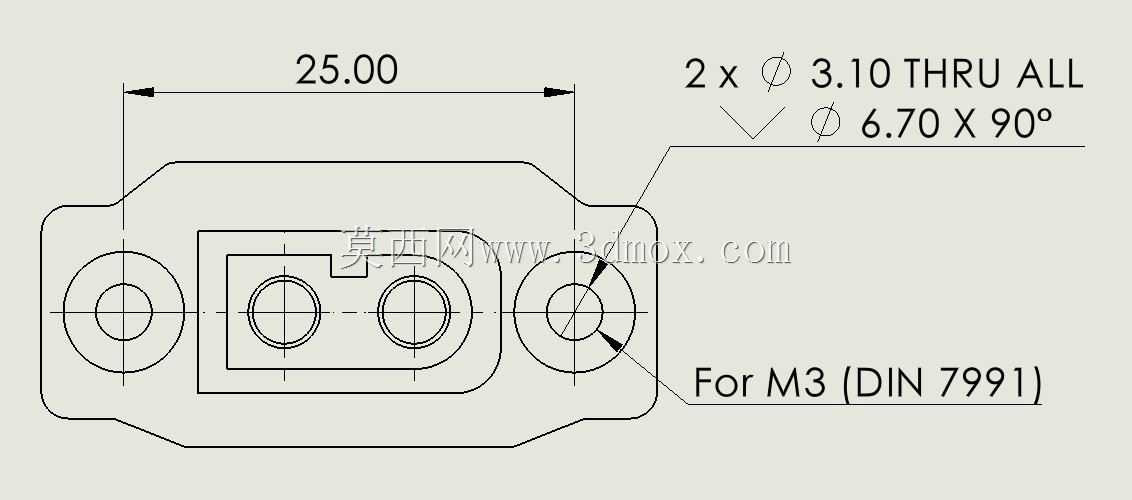

　　从结构设计的细节来看，这款接头的主体采用绝缘耐高温的工程塑料材质，接触件为镀金铜件，两个功率接触孔的中心距匹配标准XT60公端的插针尺寸，插拔手感保持了XT60系列的适中阻尼，既不会因为插拔力过小导致接触不良，也不会因为阻力过大造成装配或者用户使用时的操作困难。法兰部分和接头主体为一体化注塑成型，没有拼接缝隙，安装后法兰面和设备面板贴合时能起到一定的防尘挡屑作用，法兰上的两个安装孔为通孔设计，适配M2或者M2.5的固定螺丝，安装孔的中心距经过精准校核，和市面上同规格的面板开孔尺寸完全兼容，不需要重新调整安装位的孔位坐标。

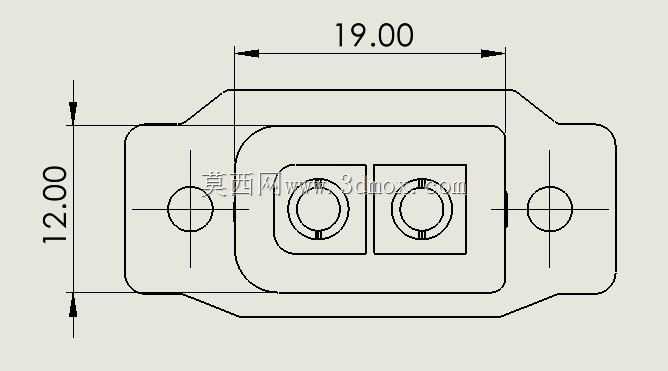

　　关于安装边界的尺寸参数，这款接头适配的面板开孔尺寸为19x12mm，法兰整体的外轮廓尺寸比开孔区域略大，安装后能完全覆盖开孔边缘，不会留下缝隙影响外观或者导致异物进入设备内部。接头的插合端朝向面板外侧，焊接端朝向设备内部，焊接端的引脚长度预留了足够的焊线空间，适配12AWG到16AWG的硅胶电源线，焊线位置和法兰安装面之间预留了足够的走线空间，不会出现焊好线之后接头无法装到面板上的问题。在做结构选型的时候需要注意，接头插合方向的预留空间要满足公头插入后的深度要求，避免公头插到底之后和设备内部的其他结构件产生干涉，同时法兰背面和设备内部结构之间要预留至少1mm的间隙，防止注塑件的成型公差导致装配时出现顶死的情况。

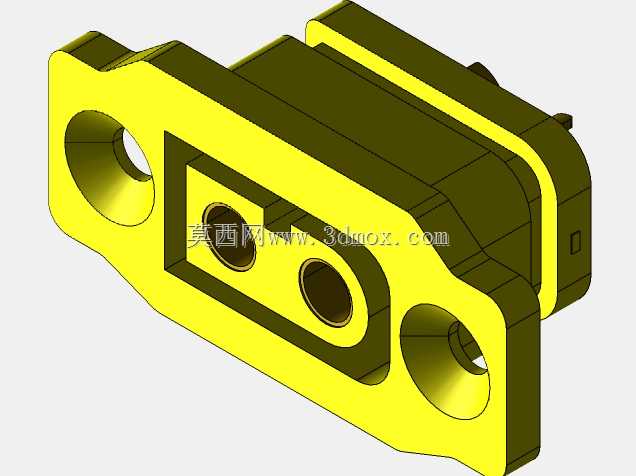

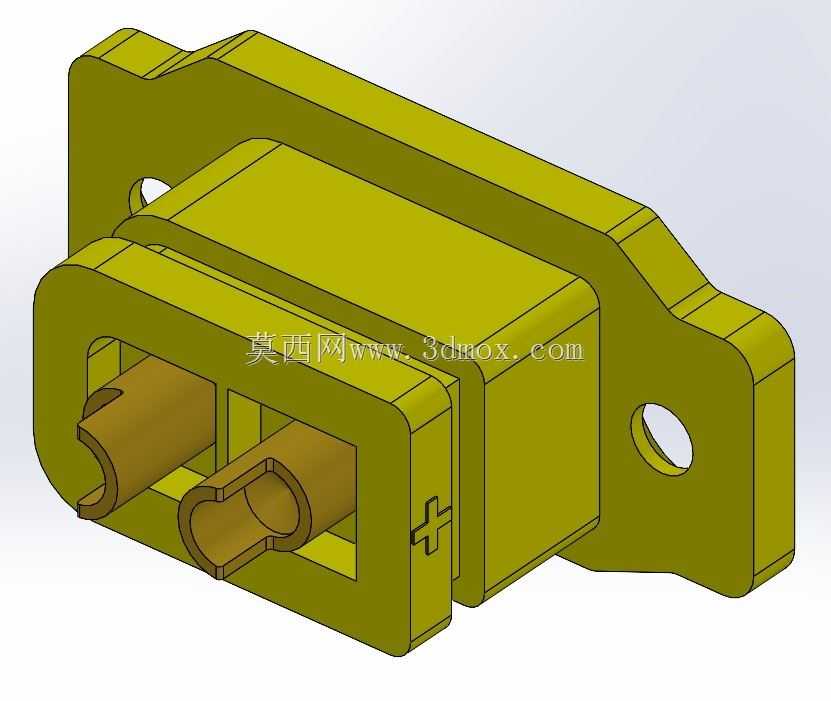

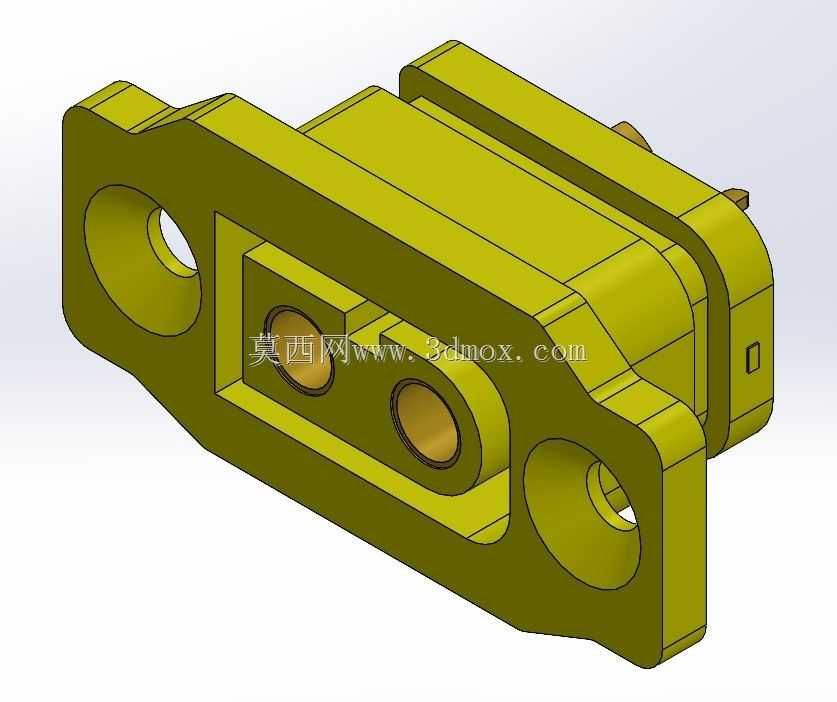

　　从建模的细节处理来看，这款模型还原了接头的所有关键装配特征，包括法兰安装孔的倒角、接触件的内孔台阶、主体外壳的防呆标识位、外壳表面的加强筋结构，这些细节在做设备整体装配干涉检查的时候能提供准确的参考，不会因为模型简化导致实际生产时出现装配问题。比如外壳侧面的小方形标识位是用来标注正负极方向的，建模时保留这个特征能在出工程图的时候直接标注极性提示，不需要额外绘制标识；法兰和主体衔接位置的圆角过渡也完全按照实际产品的注塑圆角做了还原，能准确反映接头实际的外轮廓尺寸，避免做面板开孔的时候把开孔尺寸算小，导致接头装不进去。

　　在实际的设备结构设计中，选用这类自带安装法兰的接头，能省去很多接头固定结构的设计工作，不需要单独设计接头固定座、压线板之类的辅助零件，既能减少BOM表的零件数量，降低装配复杂度，也能让设备的外部接口更规整，插拔时的受力直接通过法兰传递到设备面板上，不会拉扯到内部的焊接导线，提升接线的可靠性。相比用普通XT60接头加胶水固定或者扎带捆绑的固定方式，这种法兰锁付的结构抗震性能更好，在有振动的使用场景下，比如移动作业的电动设备、航模飞行器上，接头不会因为长期振动出现松脱、接触不良的问题，供电的稳定性更有保障。
