XT60E-M板载式公头大电流连接器结构

　　在航模动力系统、便携储能设备、小型电动载具的配电链路设计中，板载式大电流接插件的选型一直是结构工程师需要反复权衡的环节——既要保证载流能力满足峰值功率需求，又要控制安装占用的PCB板面积，同时还要兼顾接插过程的防呆设计与长期使用的接触可靠性，XT60E-M这类板载公头连接器正是针对这类场景优化的结构方案。从实际使用场景来看，这类连接器主要承担电池包与主控板、动力驱动板之间的可拆卸电力连接职能，常见于多旋翼航模的分电板安装、户外储能电源的内置电池接口、电动滑板的控制器接线端，区别于带线焊接的普通XT60公头，板载结构直接通过引脚焊接在PCB上，省去了线材焊接的工序，也避免了线材拉扯导致的焊盘脱落风险，适合批量自动化生产的电控板集成。

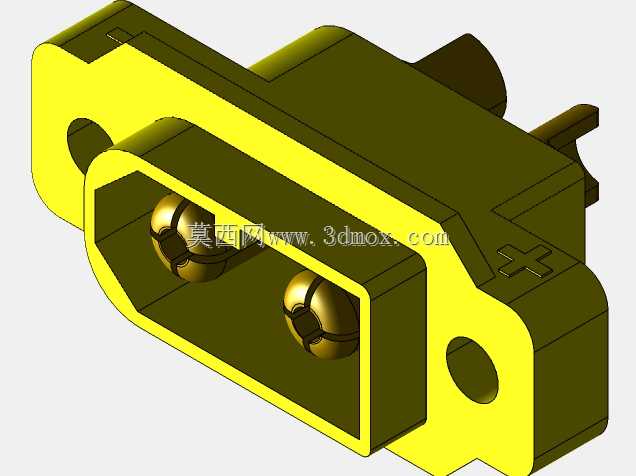

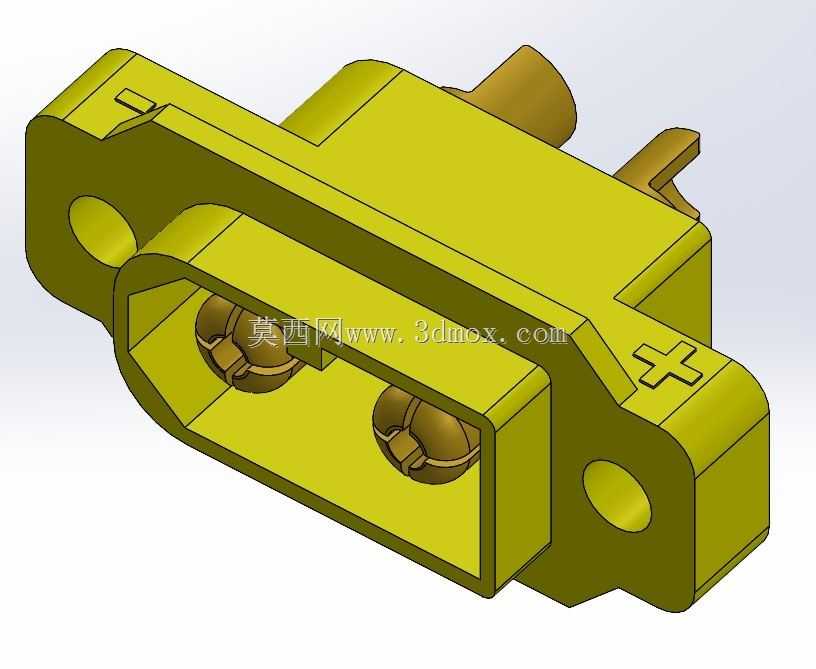

　　从功能特性上看，该连接器延续了XT60系列的大电流接触设计，内部采用冠簧式铜质接触件，接触电阻低，能够稳定承载持续大电流通过，避免长期工作下的接插件过热问题；外壳采用耐温阻燃的工程塑料材质，能够耐受波峰焊、回流焊的高温工况，不会在焊接过程中出现壳体变形、接触件移位的问题。接插端设置了明确的极性防呆结构，壳体上的十字标识对应正极方位，与配套母头对插时只有极性匹配才能完全插入，从结构上杜绝反插短路的风险，这在电池类接插件设计中是至关重要的安全冗余。

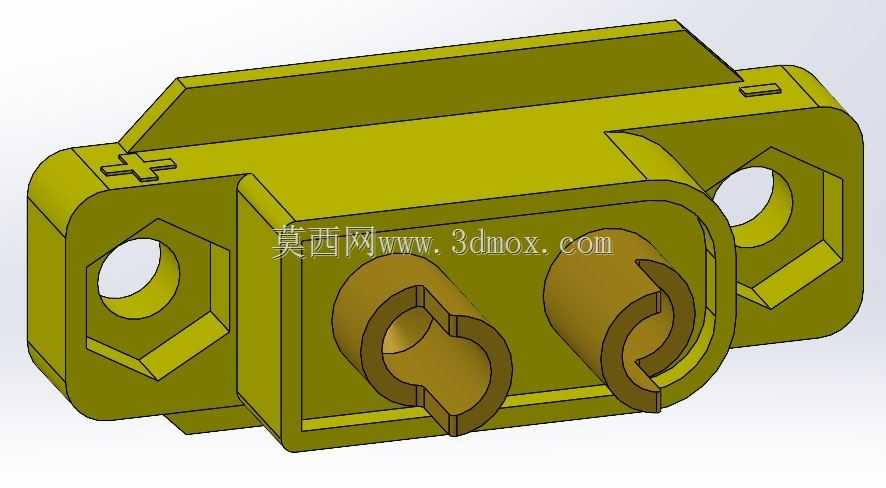

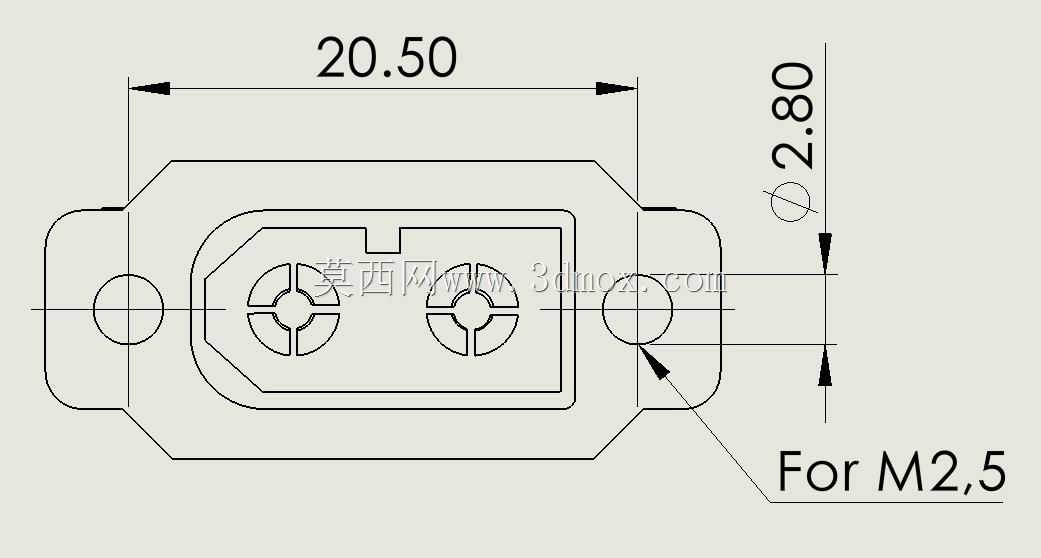

　　设计思路上，这款板载公头采用了法兰式安装结构，壳体两侧设置了带安装孔的固定耳，除了引脚焊接在PCB焊盘上提供固定力之外，还可以通过螺丝穿过安装孔将连接器壳体锁附在PCB或者设备壳体上，大幅提升接插件的抗拉扯能力，在用户频繁插拔电池、或者设备受到振动冲击的工况下，不会出现连接器从PCB上脱落的故障。接插腔体的尺寸做了精准的公差匹配，与XT60系列母头对插时的插拔力控制在合理区间，既不会因为插拔力过小导致接触松动，也不会因为插拔力过大造成用户操作困难，同时腔体内部做了导向倒角，对插时可以自动导正位置，降低盲插时的对位难度。

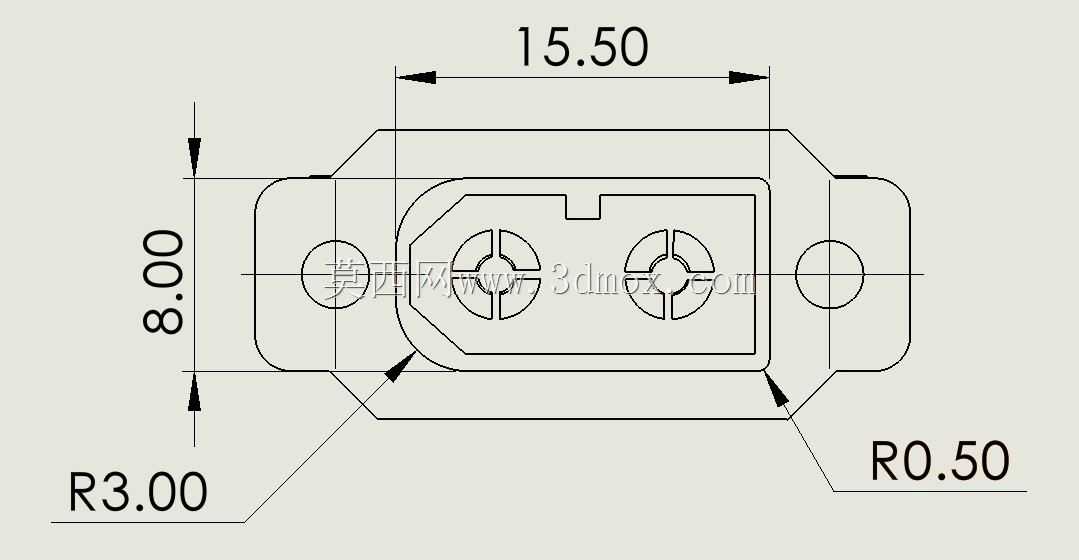

　　从安装边界尺寸来看，该连接器适配的对插母头安装开孔尺寸为15.5×8mm，腔体边缘设置了R3与R0.5的过渡圆角，在面板嵌入式安装的场景下，对应的面板开孔只需要按照该尺寸加工，就可以实现连接器的齐平安装，不会出现边缘卡滞、装配间隙不均的问题。连接器的引脚间距按照标准PCB焊盘设计规范设置，焊接引脚的长度兼顾了波峰焊的吃锡深度与PCB板的厚度适配，焊接后焊锡能够充分包裹引脚，保证机械强度与电气连接可靠性。壳体上的定位柱与PCB上的定位孔匹配，在SMT或者波峰焊工序中可以快速定位，避免焊接过程中连接器出现偏移，提升批量生产的良率。

　　在实际结构选型过程中，工程师需要注意该连接器的接插方向与周边元器件的避让距离，接插端前方需要预留足够的操作空间，方便用户插拔电池接头，同时连接器下方的PCB区域避免布置过高的元器件，防止与连接器壳体产生干涉。固定耳的安装孔位可以根据设备的抗振需求选择是否打螺丝固定，在静态使用的储能类设备中，仅靠引脚焊接强度即可满足使用要求，在高振动的航模、电动载具场景下，建议增加螺丝固定，进一步提升连接可靠性。接触件的材质选择上，该结构采用镀金接触层，能够避免长期使用后的氧化问题，在潮湿、多尘的户外使用场景下，依然能够保持稳定的低阻接触，减少接触不良导致的电压降、发热等故障。
