烧结线前置木屑分选振动筛结构设计

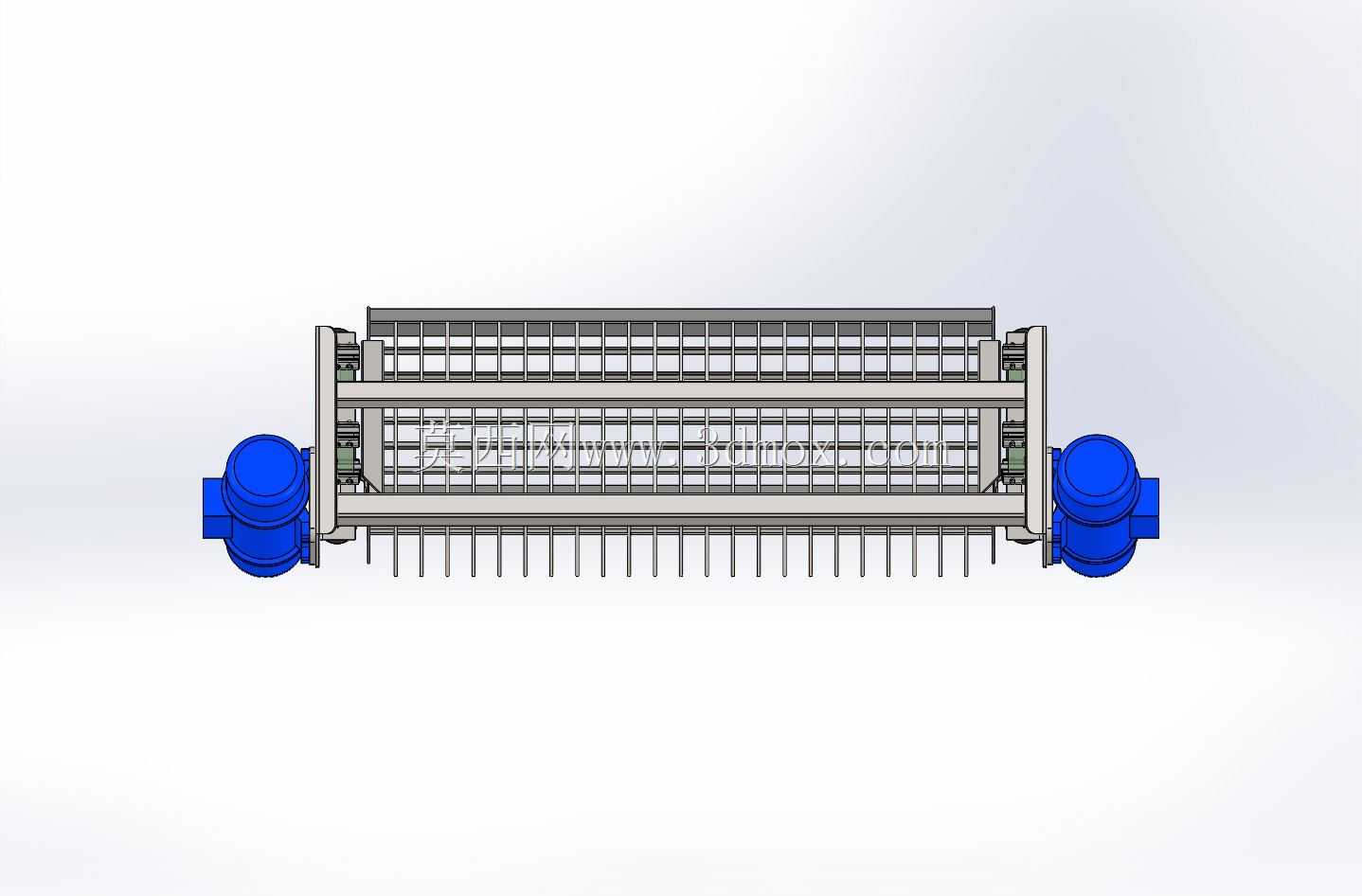

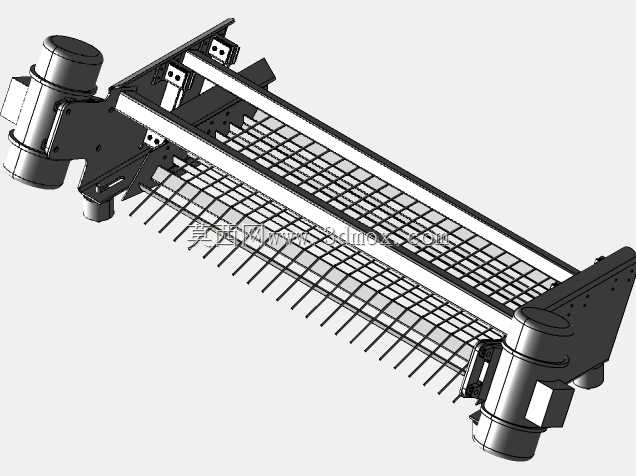

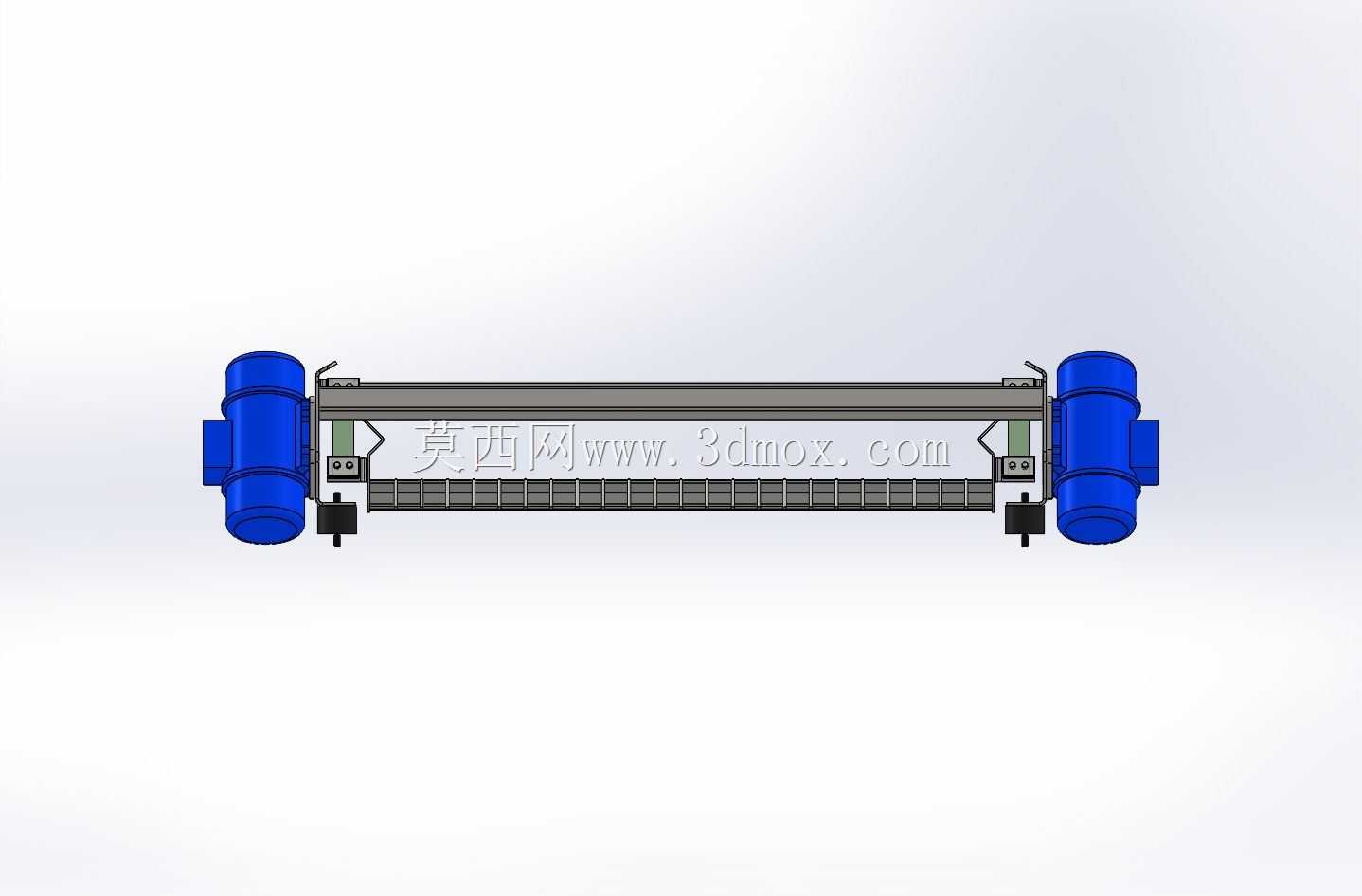

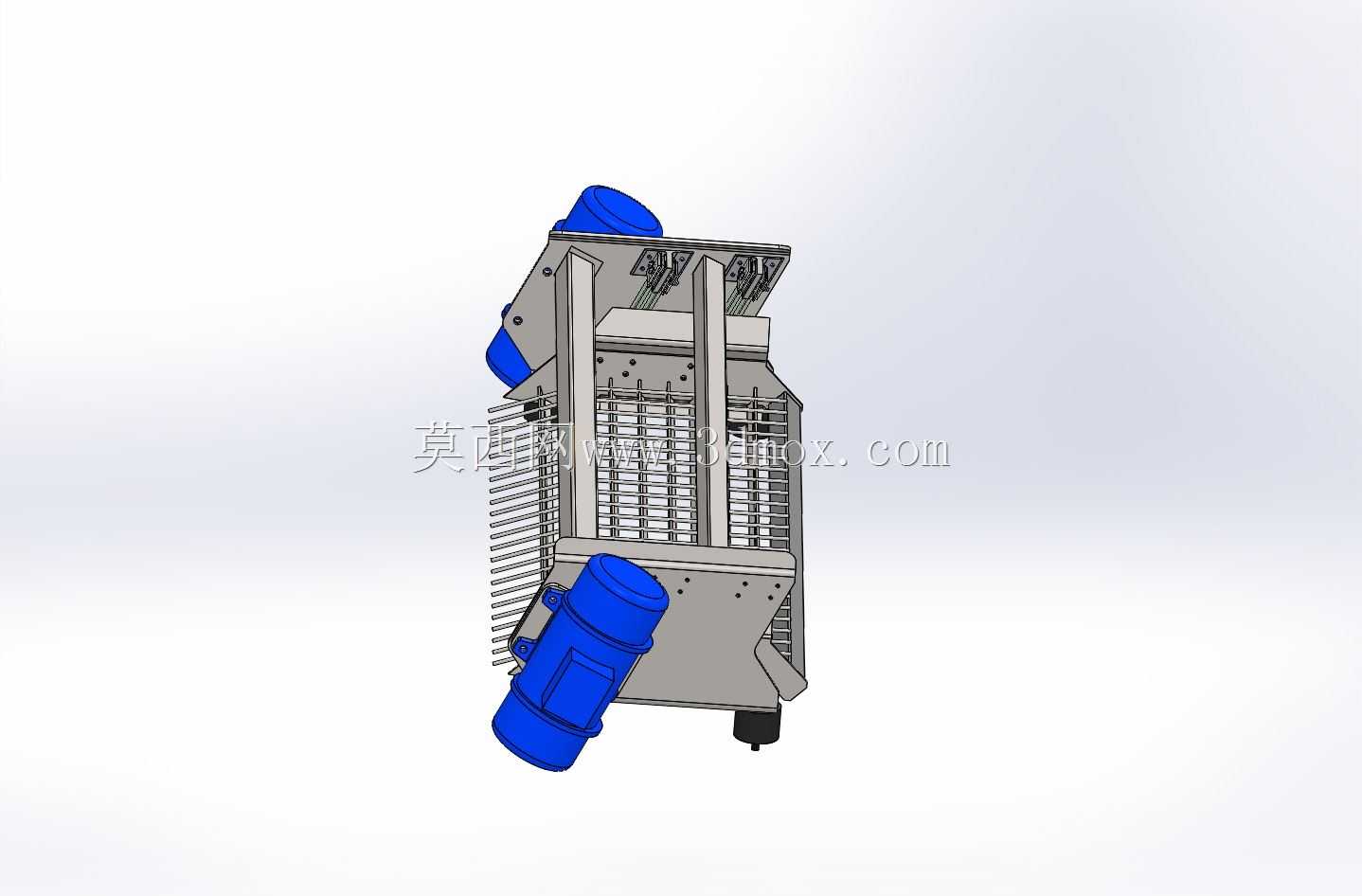

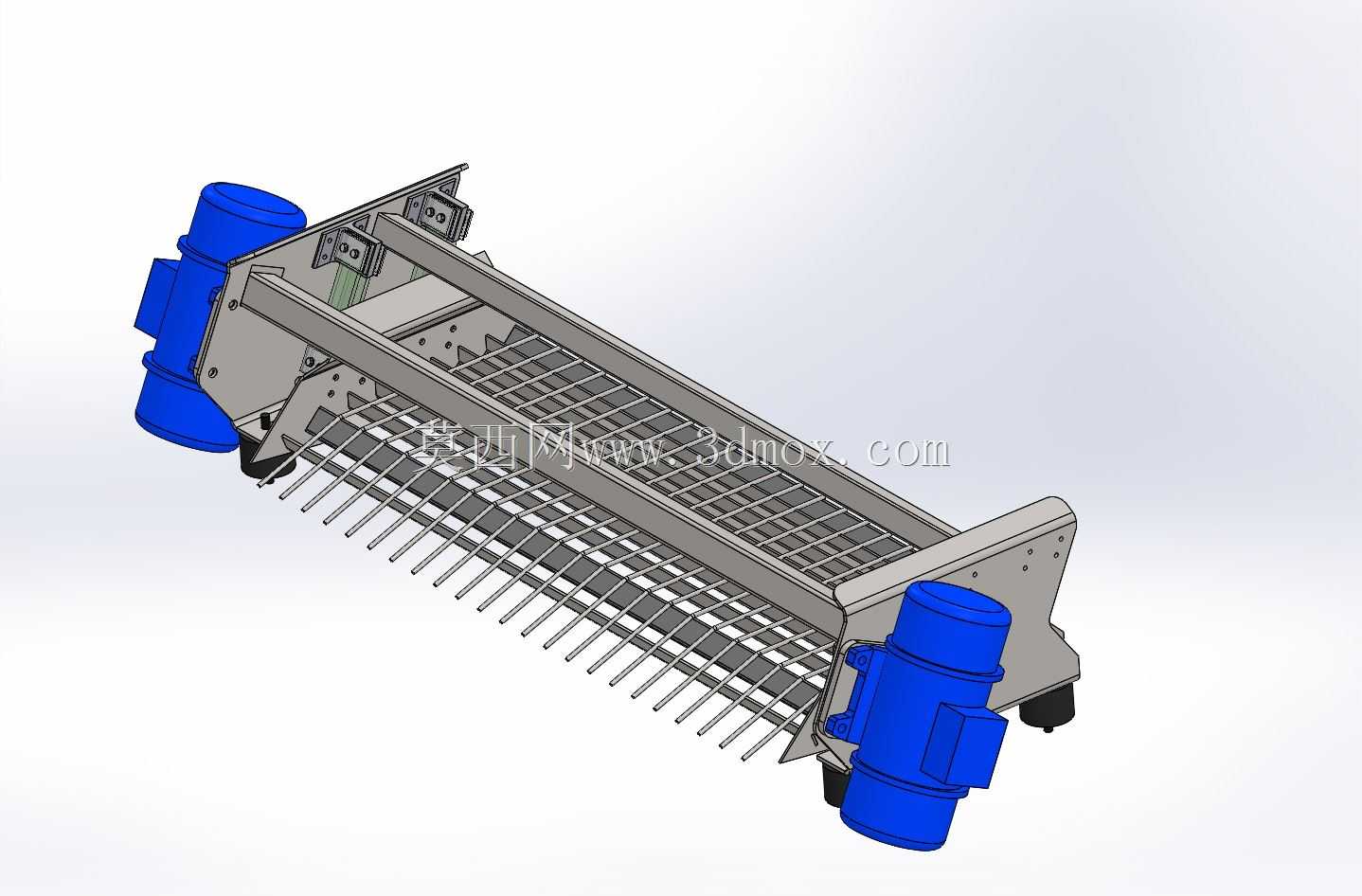

　　在烧结原料预处理工段，混入原料的木屑若未提前筛除，进入烧结环节后会在高温下快速碳化形成局部孔隙，不仅会降低烧结料层的透气性均匀度，还会在成品烧结矿中形成夹杂缺陷，直接影响后续炼铁环节的炉料顺行，这款前置筛分设备就是针对该工况痛点开发的专用分选装置。设备整体采用长条形卧式布局，筛面沿物料输送方向倾斜布置，倾斜角度经过多轮现场调试确定，既能够保证木屑在激振力作用下快速沿筛条间隙透筛，又不会让合格烧结原料随筛下物一同排出，避免不必要的原料损耗。两端对称布置的激振单元采用侧装式结构，相比传统顶部安装的激振器，这种布局能够让振动力直接传导至筛框主体，减少力传导过程中的能量损耗，同时降低设备整体的重心高度，运行过程中整机的晃动量更小，

　　对安装基础的载荷冲击也更平缓。筛面采用定制的栅条结构，栅条间隙严格匹配待分选木屑的粒径范围，栅条表面做了耐磨处理，长期接触硬质烧结原料也不会出现快速磨损失效的问题，栅条之间采用等距定位结构，不会因为长期受振出现间隙偏移，避免出现木屑卡堵或者合格原料漏料的问题。设备的进料端设置有导料挡板，能够让从上游皮带机落下的混合物料均匀铺展到整个筛面宽度上，避免物料集中在筛面中部造成局部料层过厚，导致部分木屑来不及透筛就随原料进入下一道工序；筛框两侧设置有密封挡边，防止振动过程中物料从筛面侧边撒落，减少现场清理的工作量。设备的安装支座采用带减震元件的支撑结构，减震元件选用耐疲劳的橡胶减震块，能够有效隔绝筛机运行时的振动向安装机架传导，

　　避免振动传递到上下游配套设备影响其他工段的正常运行，安装时需要保证筛机的横向水平度偏差控制在允许范围内，否则会出现物料向筛面一侧偏流的问题，降低筛分效率。从结构设计逻辑来看，这款筛机没有采用传统振动筛的筛网结构，而是用整排的钢制栅条替代编织筛网，主要是考虑到烧结原料温度偏高、且夹杂部分硬质棱角物料，编织筛网在这种工况下很容易出现网丝磨断、网孔变形的问题，栅条结构的整体刚性更强，维护更换也更方便，单根栅条磨损后只需要更换对应位置的栅条即可，不需要整体更换筛面，大幅降低了设备的后期维护成本。激振单元的偏心块可以根据实际处理量的大小调整偏心距，当上游物料含水率偏高、木屑流动性差的时候，可以适当调大偏心距提升激振力，

　　加快物料在筛面的运动速度，避免筛面堵孔；当物料含杂量较低的时候，可以调小偏心距降低设备运行的能耗，同时减少设备自身的磨损。设备的出料端分别设置有筛上物和筛下物的导料结构，筛下的木屑会通过专门的溜槽收集到废料输送设备中统一处理，筛上的合格原料则直接进入后续的烘干工序，整个筛分过程完全连续，不需要人工干预，能够匹配烧结线连续化生产的节拍要求。在三维建模过程中，所有的连接螺栓位置都预留了足够的操作空间，方便现场安装和后期检修时的工具操作，激振单元的外壳做了防尘密封设计，能够适应烧结工段多粉尘的现场环境，避免粉尘进入激振器内部造成轴承磨损。设备的整体宽度匹配上游皮带机的出料宽度，不需要额外增设变径导料结构就能直接对接现有生产线，安装时的地脚螺栓位置也参考了现有同类型筛分设备的安装尺寸，能够直接替换现场老旧的筛分设备，不需要对现有安装基础做大规模改造，降低了产线升级的改造成本。筛面的长度经过计算确定，能够保证物料在筛面上的停留时间满足木屑透筛的要求，既不会因为筛面过短导致筛分不彻底，也不会因为筛面过长造成设备整体尺寸过大，占用过多的车间安装空间。
