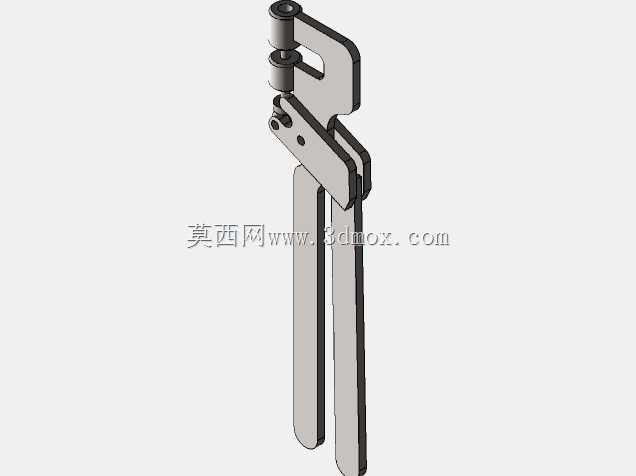

石膏板框架手动冲孔钳结构设计

　　这款手动冲孔钳是面向室内装修、轻钢龙骨石膏板隔墙施工场景开发的手持作业工具，核心解决现场石膏板框架安装过程中，龙骨与板材、龙骨与龙骨拼接时的快速冲孔需求，替代传统电钻钻孔、手工开孔的低效作业方式，尤其适配无电源接入的高空作业、狭小空间作业场景，作业时无需外接动力，单手握持即可完成冲孔操作，大幅降低现场施工的设备携带负担与作业准备时间。从结构设计逻辑来看，整体采用二级杠杆增力机构，长手柄作为第一级力臂，通过中部铰接销轴将手动力传递至冲孔工作端，铰接点的位置经过力矩配比优化，仅需施加普通成年人的常规握力，即可在工作端输出足够冲裁力，完成0.5-1.2mm厚度轻钢龙骨、石膏板护边框架的冲孔作业，避免了传统手动冲孔工具需要大力握持、

　　长时间作业易产生手部疲劳的问题。工作端采用冲孔凸模与凹模对合的冲裁结构，凸模与凹模的间隙根据常用加工板材的厚度设置在0.05-0.1mm区间，冲裁后孔位边缘无毛刺、无翻边，无需二次打磨处理即可直接穿入自攻螺丝完成固定，孔位圆度公差控制在0.1mm以内，保证螺丝装配后的同轴度，避免出现螺丝偏斜、固定不牢的问题。钳体的主体承载结构采用冷轧钢板冲压成型后铆接装配，各铰接位置均设置有耐磨衬套，减少长期反复开合过程中的铰接磨损，保证机构传动精度的持久性，整体结构无易损电子元件，日常仅需在铰接点定期涂抹润滑脂即可完成维护，适应装修现场多粉尘、高湿度的复杂作业环境。外形尺寸方面，整体闭合状态下长度控制在320mm左右，

　　最大开合角度下手柄端间距不超过180mm，握持区域的手柄做了圆弧过渡处理，贴合人手握持的生理曲线，长时间作业不会产生硌手的问题；工作端的头部宽度控制在45mm以内，可深入龙骨框架的狭小拼接缝隙内完成冲孔作业，不受作业空间边界的限制，即使是隔墙边角位置、龙骨与墙面贴合的狭窄区域，也能顺利完成对位冲孔。安装边界层面，这款工具为手持独立作业工具，无需额外固定安装，作业时仅需将待冲孔的板材或龙骨置入凸模与凹模之间的定位槽内，对位完成后捏合手柄即可完成冲孔，定位槽设置有限位挡边，可保证冲孔位置距离板材边缘的距离一致，批量作业时孔位整齐度高，无需额外划线标记，进一步提升现场施工效率。钳体的两个手柄之间设置有限位块，

　　捏合到冲孔完成位置后会触发行程限位，避免过度捏合导致凸模与凹模发生刚性碰撞损坏刃口，同时在手柄张开状态下设置有复位弹片，完成一次冲孔后手柄会自动回弹至张开位置，无需手动掰开即可进行下一次冲孔作业，操作连贯性更强。从实际作业适配性来看，这款冲孔钳除了适配石膏板框架的安装作业外，也可用于薄铁皮、铝型材边角、PVC线槽等常见装修材料的冲孔作业，冲头部分采用合金工具钢淬火处理，刃口硬度达到HRC55-60，长期冲裁金属板材也不会出现卷刃、崩口的问题，整体结构无多余的复杂构件，即使是没有经过专业培训的施工人员，也能快速上手操作，无需复杂的调试过程，拿取即可使用。在结构细节处理上，所有外露的边缘均做了倒圆角处理，没有尖锐的毛刺棱角，避免作业过程中划伤手部，铰接销轴的两端做了铆压封边处理，长期使用也不会出现销轴脱出、结构散架的问题，整体结构强度经过反复作业验证，可承受超过上万次的冲裁作业而不出现结构变形，适配装修现场高频次、高强度的作业需求。
