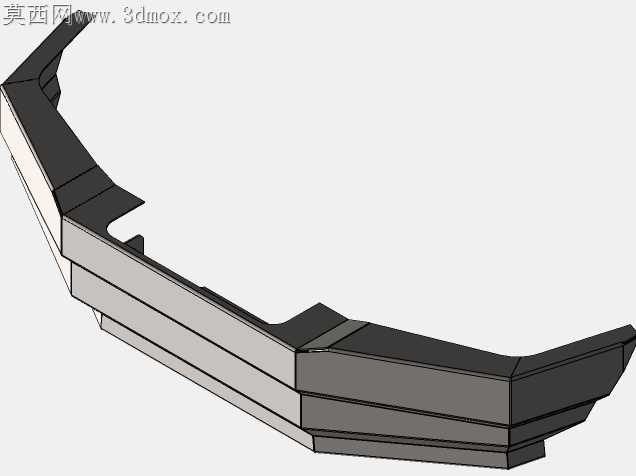

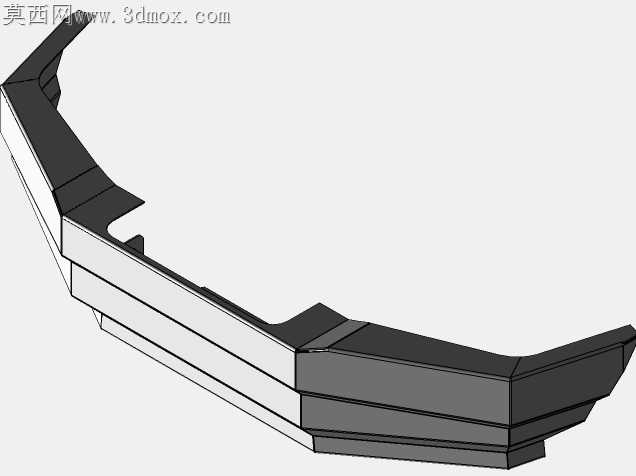

日产巡逻车前保险杠外观结构设计

刚拿到实车扫描点云的时候，边角处因为反光带了不少杂点，修点云的时候特意留了安装卡扣位置的0.3mm公差余量，怕后期注塑件脱模后卡接不到位。之前做同类型外饰件吃过亏，曲面G2连续没做顺，装车后阳光一照棱线歪扭，这次做侧面分模线的时候，反复调整了三次曲率梳，把棱线的拐点对齐到翼子板的匹配边，避免装配后出现肉眼可见的阶差。

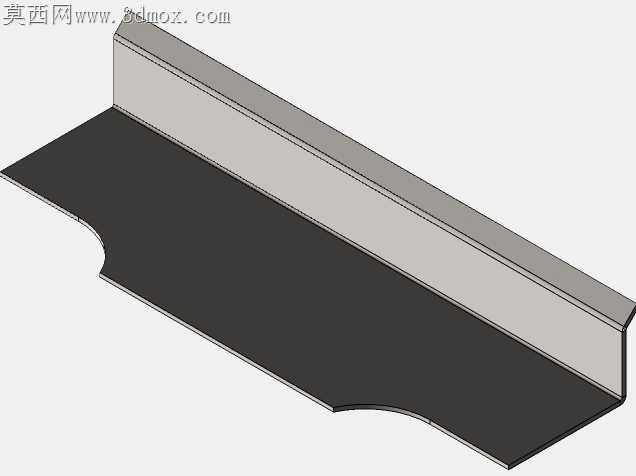

做下部防擦条的分层结构时，一开始把壁厚做的均匀2.5mm，后来考虑到PP改性材质注塑时的缩痕问题，把内侧加强筋的厚度减到了壁厚的0.6倍，还在筋位根部加了R0.8的圆角，防止应力集中开裂。跨软件转格式的时候，一开始STEP导入后圆角面出现了破面，特意把所有小倒角面做了缝合公差调整，把0.01mm的缝合公差调到0.025mm，既补上了破面，又没让安装孔位出现偏移。

保险杠两侧的雾灯安装位，一开始定位柱做的太靠外，和翼子板内侧的线束支架干涉，后来对照整车数模把定位柱往内移了4mm，还在安装面加了2mm的凸台，避免装配时密封胶条被压变形。上部和中网格栅匹配的翻边，特意做了1.5°的脱模斜度，还在翻边内侧加了定位卡扣的导向斜面，工人装配的时候不用硬敲就能卡到位。

考虑到巡逻车的使用工况，经常要走城郊非铺装路面，下部的防刮区域特意把壁厚加到了3mm，没有做太多花哨的镂空，避免小石子飞溅打裂部件。之前做民用车型保险杠的时候为了造型做了很多镂空结构，实际使用中很容易被飞石打穿，这次做警用车型的部件，优先考虑耐用性，把不必要的装饰性镂空都去掉了，只保留了散热需要的通风格栅结构。

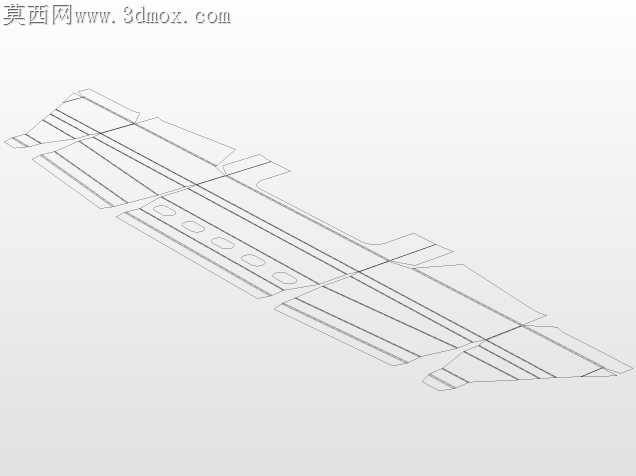

曲面分块的时候，特意把主型面和下部防擦面的分缝做在了视觉低敏感区域，就算后期装配有细微的公差错位，也不会一眼就能看出来。做安装孔位的时候，所有的过孔都加了0.5mm的间隙补偿，考虑到车身焊接时的公差累积，不会出现孔位对不上要现场扩孔的情况。转档导出不同格式的时候，特意把实体做了几何检查，确保没有自由边、非流形边，不管是拿去做模具开模，还是做碰撞仿真分析，都不用再花时间修复几何错误。
