车铣复合加工回转类轴套练习构件

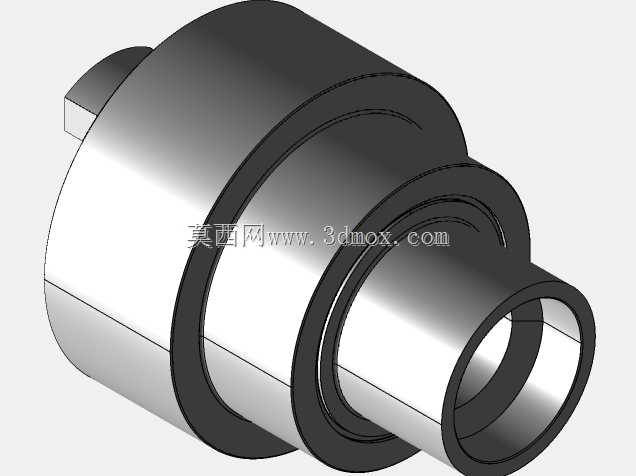

　　该构件是面向车铣复合加工工艺验证的回转类练习工件，整体采用同轴阶梯轴套结构，从结构特征来看，主体为三段同轴阶梯圆柱结构，最右侧为薄壁空心筒段，中间段为大直径实心圆柱基体，左侧延伸出带扁位的装夹定位段，所有阶梯端面均做了直角过渡处理，未设置倒角或圆角，完全匹配基础车铣加工练习的特征覆盖需求。从实际加工场景出发，这类构件主要用于职业院校机加工实训、车间新入职操作人员的车铣复合设备操作考核，也可作为CAM编程人员验证多工序走刀路径的测试件，不需要承担实际工业载荷，核心作用是覆盖车削外圆、车内孔、铣扁位、台阶面加工这几类最基础的车铣复合加工工序，帮助操作人员熟悉设备的车削模式与铣削模式切换逻辑，掌握同轴度、

　　台阶面垂直度这类基础形位公差的控制方法。在设计思路上，构件刻意简化了冗余特征，所有加工面均为规则圆柱面与平面，没有复杂曲面、异形槽或者精密配合面，降低了建模与编程的入门门槛，同时通过三段阶梯的直径差、左侧扁位的铣削特征，刚好覆盖从毛坯棒料到成品件的完整加工流程：毛坯选用标准直径的圆钢棒料，首先通过三爪卡盘夹持毛坯左端，车削右侧外圆与内孔，保证各段外圆的同轴度以及内孔与外圆的同轴度要求，之后掉头夹持右侧已加工的大直径外圆面，车削左侧小直径轴段，最后通过动力刀架启动铣削模式，铣削左侧轴段上的扁位，保证扁位与轴线的平行度以及扁位的厚度尺寸，整个工序流程不需要专用工装，仅用标准三爪卡盘即可完成装夹，适配绝大多数入门级车铣复合设备的加工能力。

　　从安装边界来看，左侧带扁位的轴段是装夹定位端，扁位结构既可以用于卡盘装夹时的周向防转，也可以作为后续铣削工序的找正基准，加工过程中不需要尾座顶尖支撑，因为构件整体长径比控制在2:1以内，属于短轴类构件，刚性足够承受常规车铣切削参数下的切削力，不会出现振刀或者让刀问题。右侧的薄壁筒段壁厚均匀，设计时刻意将壁厚设置在5mm以上，避免初学者在车削内孔时出现扎刀或者薄壁变形问题，筒段的内孔为直孔，没有台阶或者锥度，仅需要完成内孔粗车与精车即可，不需要铰孔或者镗孔等精密加工工序，匹配练习阶段的精度要求。中间的大直径圆柱段是构件的主体基体，直径最大，既可以作为掉头装夹时的夹持面，也可以作为加工过程中的测量基准面，

　　所有外圆面的尺寸公差均按照自由公差设计，形位公差仅要求同轴度与垂直度在0.1mm以内，不需要达到精密配合的IT7级以上精度，降低练习过程中的加工难度，让初学者可以把注意力集中在工序流程与设备操作上，而不是反复调整参数追求过高精度。这类练习构件虽然不直接用于工业设备装配，但它所覆盖的加工特征是绝大多数回转类机械零部件的基础特征，比如液压阀块的阀芯、传动轴的定位轴段、轴承衬套等零件，都包含外圆车削、台阶面加工、扁位铣削这些基础工序，熟练掌握这类构件的加工与建模逻辑，后续处理实际工业零件时就能快速拆解加工工序，合理选择装夹方式与切削参数。在三维建模过程中，这类构件也非常适合作为入门级建模练习素材，仅需要通过旋转特征生成主体回转结构，再通过拉伸切除特征生成左侧扁位，不需要复杂的曲面建模或者阵列特征，建模逻辑清晰，特征树简洁，能够帮助初学者掌握三维建模中回转类零件的基本建模思路，理解基准轴、同轴特征的创建逻辑，同时也可以用于加工仿真软件的工序验证，模拟车削与铣削工序的走刀路径，检查是否存在撞刀或者过切问题。
