车床传动花键连接套结构设计

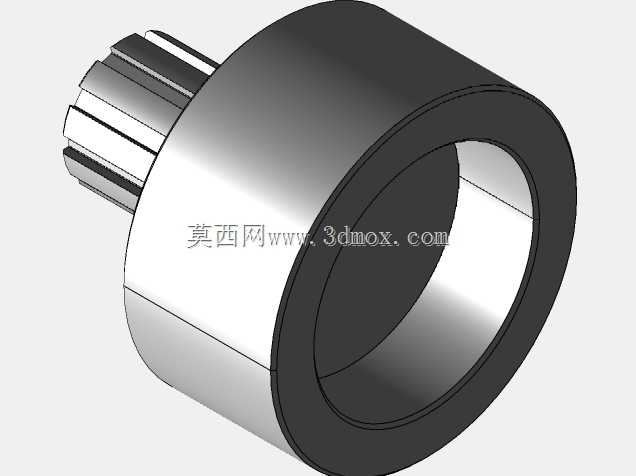

　　日常车床进给传动系统的维护与改装中，这类带外花键的空心连接套是很容易被忽略但作用关键的零件，它主要承担主轴箱与进给机构之间的扭矩传递，同时要保证轴向滑移过程中的同轴度，很多老车床进给卡顿、打齿的故障，追根溯源都是连接套花键磨损、内孔同轴度超差导致的。做这个结构的三维建模时，首先要理清的是安装边界：外花键段要和进给箱内的滑移齿轮内花键配合，齿侧间隙要控制在0.02-0.04mm之间，既不能过紧导致滑移卡滞，也不能间隙过大造成传动冲击；右侧的大直径空心圆柱段，内孔要和光轴做间隙配合，表面粗糙度要达到Ra1.6才能保证长时间滑动不出现拉毛，外圆则是安装定位基准，要和轴承内圈过渡配合，同轴度相对于花键分度圆的跳动不能超过0.015mm，

　　否则高速进给时会出现周期性振动，直接影响工件表面加工质量。从结构设计逻辑上看，花键端采用矩形花键而非渐开线花键，是考虑到车床进给传动的对中性要求不算极高，但矩形花键加工难度更低，普通铣床搭配分度头就能完成铣削，后期维修更换时不需要专用拉刀，车间常规机加工设备就能制作，非常适合设备维修、小批量改装的场景。空心的结构设计不是为了省料，而是要穿过车床的拉杆或者润滑管路，内孔的直径要匹配对应型号车床的拉杆尺寸，壁厚要保证在传递额定扭矩时不发生扭转变形，按照普通卧式车床的进给扭矩计算，壁厚不小于8mm就能满足45号钢调质处理后的强度要求，花键的齿根位置要做0.5mm的圆角过渡，避免应力集中导致的断齿故障，

　　很多新手做这类零件建模时容易忽略齿根圆角，实际加工出来的零件在交变载荷下很容易从齿根位置开裂。实际装配的时候，这个连接套的轴向定位是靠右侧外圆上的卡簧槽实现的，卡簧嵌入轴承内圈侧面的卡槽，限制连接套的轴向窜动，同时不影响花键端和滑移齿轮的相对滑动，建模时卡簧槽的位置要和轴承安装位严格对齐，槽宽要匹配标准卡簧的厚度，槽的边缘要做倒角处理，避免装配时割伤卡簧。做这类零件的铣削练习时，要重点关注花键等分度的控制，实际加工中如果分度头间隙没消除，很容易出现花键齿厚不均的问题，装到机床上就会出现滑移卡顿、传动噪音大的问题，三维建模阶段就要把等分公差、形位公差都标注清楚，给后续加工留好工艺基准，右侧大外圆和花键的同轴度基准要统一选在内孔中心，

　　避免基准不重合带来的加工误差。从应用场景延伸来看，这类结构不只用在普通车床上，铣床、磨床的进给传动机构里也有类似的连接套，只是花键参数、内孔尺寸根据设备型号不同有所调整，核心的设计逻辑都是一致的：保证扭矩传递可靠、滑移顺畅、同轴度满足传动要求，同时兼顾加工工艺性，降低制作和维修成本。建模过程中还要注意零件的工艺倒角，所有锐边都要做0.2-0.5mm的倒角，尤其是内孔和外圆的端面位置，既方便装配时导入，也能避免锐边割伤操作人员，花键的齿端要做15度的导入倒角，方便和内花键齿轮的啮合装配，这些细节虽然不影响零件的核心功能，但直接决定了零件的装配体验和实际使用寿命。
