车削加工带花键轴套类零件结构设计

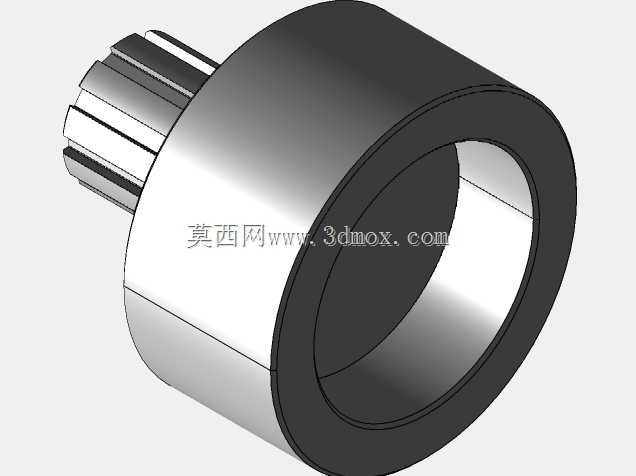

　　在常规回转体零件的机加工场景中，带外花键的空心轴套是传动系统里十分常见的配套零件，这类零件大多承担扭矩传递、轴系定位、旋转支撑的复合功能，常见于中小功率的变速箱进给机构、机床主轴传动单元、自动化设备的旋转工位连接部位。从实际加工落地的角度看，这类零件的设计首先要平衡空心减重与结构刚性的矛盾，内孔的直径公差通常要匹配对应传动轴的配合等级，若为间隙配合需预留合理的装配间隙同时控制同轴度误差，避免装配后出现旋转卡滞、传动偏心的问题；外圆的圆柱面部分多作为轴承安装位或者密封配合面，表面粗糙度需要控制在合理区间，减少配合面的磨损同时保证密封件的使用寿命。

　　外伸端的花键结构采用矩形花键的设计形式，相比渐开线花键，矩形花键的加工难度更低，对中小扭矩的传动场景适配性更好，齿侧的配合间隙需要根据传动精度要求调整，既要保证花键套能够顺畅滑移或者装配，也要避免齿侧间隙过大带来的传动回差。设计时花键的大径、小径、齿宽三个核心尺寸需要严格遵循对应标准，保证和配套花键轴的互换性，花键末端的退刀结构要充分考虑铣削加工的刀具行程，避免加工时出现撞刀、清根不彻底的问题，退刀槽的宽度和深度要匹配常用铣刀的切削参数，减少非标刀具的使用成本。

　　零件的主体回转面采用车削加工完成，从毛坯下料到粗车、精车的工序排布上，需要先完成内孔和外圆的同轴装夹，一次装夹尽可能完成多段回转面的加工，减少二次装夹带来的形位公差误差。外圆的台阶过渡处采用圆角过渡，避免应力集中，尤其是在承受交变扭矩的工况下，直角台阶很容易成为应力断裂的起始点，圆角半径的取值要根据轴径大小匹配，不能为了追求尺寸紧凑过度缩小圆角。空心内孔的加工要控制壁厚的均匀性，壁厚不均会导致零件高速旋转时出现动不平衡问题，在高转速传动场景下甚至会引发整个轴系的振动，影响设备运行稳定性。

　　从安装边界来看，这类轴套的轴向定位通常依靠外圆的轴肩端面，轴肩的端面跳动公差需要严格控制，保证装配后轴承或者传动件的端面能够紧密贴合，避免轴向窜动。花键端的长度要匹配配套连接件的啮合长度，既要保证足够的齿面接触面积传递额定扭矩，也要避免花键过长导致的装配干涉。零件的材质选择多采用中碳钢或者低碳合金钢，根据使用工况选择调质或者表面淬火的热处理工艺，花键齿面和外圆配合面需要有足够的硬度提升耐磨性，芯部保持足够的韧性吸收冲击载荷，避免冲击载荷下出现齿部断裂的问题。

　　在铣削加工花键的工序中，需要以精车后的内孔和一端中心孔作为定位基准，保证花键的分度精度和回转轴线的同轴度，分度误差过大会导致花键啮合时各齿受力不均，加快局部齿面的磨损，严重时会出现断齿故障。零件的表面处理根据使用场景选择，常规工况下做发黑处理即可起到基础防锈作用，在腐蚀环境下使用则需要做镀锌或者其他防腐涂层，涂层厚度要控制在合理范围，避免涂层过厚影响配合尺寸的精度。这类零件虽然结构不算复杂，但是每一处尺寸公差和形位公差的设定都直接影响后续装配和实际使用寿命，设计时不能只关注理论尺寸，还要充分结合加工工艺的可行性，平衡加工成本和零件性能要求，避免出现设计精度过高导致加工成本飙升，或者精度不足无法满足使用要求的问题。
