车铣复合加工带轴齿轮零件结构设计

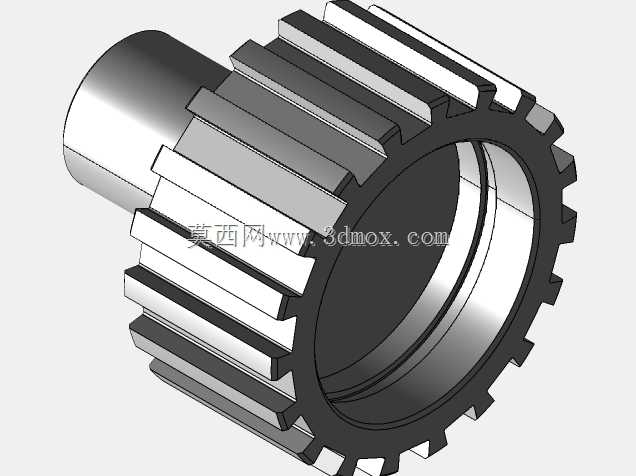

　　这类带延伸轴的外齿轮零件，是车铣复合加工场景下非常典型的练习与实操工件，在中小功率传动系统中应用十分广泛，常见于小型减速机构、进给传动单元、精密设备的动力传递链路中，承担扭矩传递、转速匹配的核心作用。从结构设计逻辑来看，该零件采用一体化轴齿结构，摒弃了传统齿轮与轴过盈装配、键连接的组合形式，从根源上消除了装配间隙带来的传动回差，更适合对传动精度有一定要求的中低速传动场景，同时一体化结构也减少了装配工序，降低了配合面的加工精度要求，在小批量定制加工场景下能有效缩短生产周期。零件的外形结构分为两个核心功能段，一侧是实心光轴段，主要用于安装支撑轴承，作为整个零件的旋转支撑基准，轴段的外径公差需要匹配对应轴承的内孔配合要求，

　　表面粗糙度需要满足轴承安装的贴合度要求，避免运行过程中出现轴颈磨损、跑圈的问题；另一侧是带内孔的齿轮段，外圆周均布直齿齿形，内孔可根据实际使用需求设计为光孔、键槽孔或者花键孔，用于对接动力输入或者输出端的连接构件，齿形部分的参数设计需要匹配配对齿轮的模数、压力角、齿数，保证啮合过程中齿面接触均匀，传动平稳无卡滞。在车铣复合设备上加工该零件时，工艺排布需要兼顾车削与铣削的工序衔接，首先通过车序完成光轴外圆、齿轮段外圆、内孔以及两端端面的加工，保证各段圆柱的同轴度、端面与轴线的垂直度满足基准要求，之后通过动力刀台完成齿形的铣削加工，一次装夹即可完成全部加工内容，避免多次装夹带来的形位公差累积，这也是车铣复合加工这类轴齿零件的核心优势。

　　从安装边界来看，设计时需要预留足够的轴向安装空间，光轴段的长度需要匹配轴承的安装宽度、端盖的压紧余量，齿轮段的轴向宽度需要保证啮合时的齿面接触长度，同时要预留出与相邻构件的安全间隙，避免运行过程中出现运动干涉；齿顶圆直径需要匹配安装腔体的内部空间，防止旋转时齿顶与腔体内壁发生剐蹭，内孔的深度需要满足连接轴的插入深度要求，保证扭矩传递的可靠性。这类零件的齿形采用直齿设计，加工难度相对斜齿更低，对设备的多轴联动要求不高，非常适合作为车铣加工的实操练习工件，帮助操机人员熟悉车铣切换的工序逻辑、动力刀台的铣削参数匹配、齿形加工的走刀路径规划，在掌握基础加工逻辑后，也可以通过调整齿形参数、轴段尺寸，衍生出适配不同传动场景的实用零件。

　　实际生产中，这类零件的材质常选用45号钢或者40Cr调质处理，兼顾强度与切削性能，齿面根据使用场景可选择高频淬火提升耐磨性，适用于负载不大、转速适中的传动场合，比如小型输送设备的动力辊传动、自动化设备的进给机构、小型机床的辅助传动单元等，在保证传动功能的前提下，尽可能简化加工流程，降低制造成本。结构设计过程中，需要重点关注轴段与齿轮段的过渡位置，采用圆角过渡避免应力集中，防止零件在承受交变扭矩时出现断裂失效，同时齿根位置也需要保留合理的圆角，降低齿根应力集中系数，提升轮齿的抗弯曲疲劳强度。
