车铣复合加工轴套类练习工件结构设计

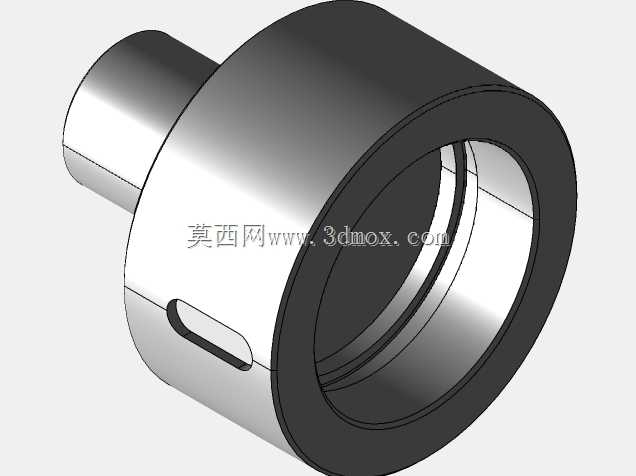

　　这类带侧键槽的阶梯轴套结构，在常规机加工实训场景中出镜率极高，既覆盖了车床回转加工的核心工序，也包含了铣床侧位开槽的典型操作，是衔接车削与铣削工艺认知的典型练习载体。从结构本身来看，工件采用同轴阶梯回转构型，大端为中空套筒结构，小端为实心伸出轴段，整体同轴度要求是加工过程中首要控制的形位公差，若同轴度超差，后续装配时会出现轴段卡滞、配合面偏磨的问题，直接影响整套传动副的运行稳定性。大端内孔的设计深度与壁厚比例经过反复调整，既保证车削内孔时刀具悬伸长度处于合理区间，避免振纹出现，也预留了足够的装夹接触面，方便三爪卡盘装夹时找正，减少装夹变形对加工精度的影响。侧部开设的键槽采用普通平键槽的标准构型，

　　槽宽与槽深的尺寸公差按照IT8级精度设置，刚好匹配铣削练习的精度控制要求，既不会因为公差过松失去练习意义，也不会因为公差过严导致初学者频繁废件。键槽的位置设置在大端圆柱面靠近台阶端面的位置，加工时可以直接用台阶端面作为定位基准，减少划线找正的辅助时间，也方便初学者快速掌握铣削定位的基本逻辑。从安装适配的角度来看，小端轴段的外径尺寸与常规传动衬套的内孔尺寸匹配，安装时可以直接插入对应配合孔位，大端端面作为轴向定位面，贴合安装基座的端面即可完成轴向限位，侧键槽装入平键后即可传递扭矩，整套安装流程不需要额外设计定制工装，完全适配常规机台的装夹与实训台的装配演示需求。设计这类练习件时，特意将所有回转面的过渡圆角设置为R0.5的常规工艺圆角，

　　既避免锐边割手的安全隐患，也符合实际工业零件的工艺设计规范，不会出现纯理论建模忽略工艺圆角的问题。大端外圆的表面粗糙度要求设置为Ra1.6，对应车削加工后精车走刀的可达精度，内孔表面粗糙度设置为Ra3.2，适配普通内孔车刀的加工能力，键槽侧面的表面粗糙度设置为Ra3.2，对应立铣刀侧刃铣削的常规加工质量，所有精度要求都贴合普通实训车间的设备加工能力，不需要高精度机台即可完成全工序加工。在实际实训教学场景中，这类工件可以拆解为多个独立工序开展练习：首先是车床工序，完成棒料下料、端面车平、外圆粗精车、内孔钻镗、台阶车削、倒角去毛刺的全流程车削操作，让学习者掌握回转件加工的找正、进刀、尺寸测量的基本技能；其次是铣床工序，完成工件分度装夹、

　　键槽划线对刀、铣槽深度控制、槽宽尺寸测量的铣削操作，掌握铣削加工的定位与进给控制要点；最后还可以配套开展尺寸检测、形位公差测量的检测练习，让学习者掌握千分尺、百分表、键槽塞规等常用量具的使用方法。从结构刚性角度分析，大端的壁厚设计保证了装夹和加工过程中不会出现薄壁变形问题，小端轴段的长径比控制在3:1以内，车削时不需要使用尾座顶尖即可保证加工刚性，减少了实训过程中的工装准备复杂度，也降低了初学者操作时的难度门槛。中空内孔的设计既减少了工件整体重量，方便实训过程中工件周转搬运，也模拟了实际工业中空心轴套的减重设计思路，让学习者在练习过程中就能接触到实际工业零件的设计逻辑，而不是单纯为了练习而设计无实际参考意义的几何块。键槽的长度设计也经过考量，既保证足够的键配合长度传递额定扭矩，也不会因为槽长过长增加不必要的铣削行程，适配实训课程单工位有限的操作时长，让学习者在规定课时内即可完成全工序加工，获得完整的工艺实操体验。
