车铣复合加工轴套类零件练习模型

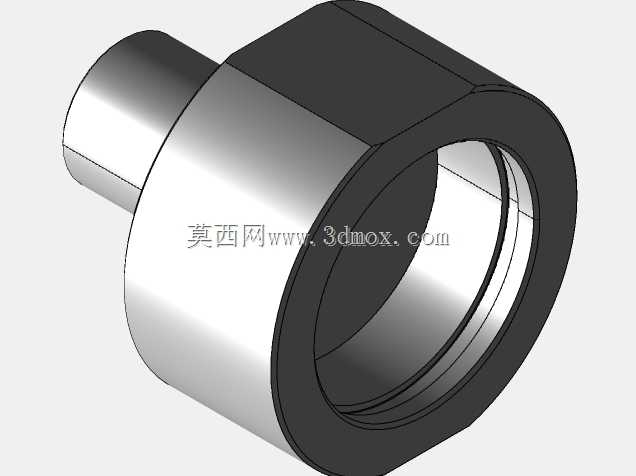

　　该零件属于轴套类车铣复合加工典型练习件，在机械加工实训、工艺验证场景中应用广泛，常作为数控车铣中心操作入门、工艺路径规划的实操训练载体，帮助从业者掌握回转体带非回转特征零件的加工逻辑，也可用于CAM软件刀路生成的验证参考，排查加工过程中可能出现的撞刀、过切、接刀痕等常见问题。从结构功能来看，零件一端为外伸圆柱轴段，可作为定位基准插入配套工装的定位孔内，实现装夹时的径向定位，保证加工过程中零件的同轴度要求；另一端为带内孔的六角台结构，六角外形可适配标准扳手的拧紧操作，也可在装夹时使用三爪卡盘直接夹持六角面实现防转，避免车削或铣削过程中零件随主轴转动打滑，内孔为阶梯光孔结构，可与对应直径的外接轴件形成间隙配合，

　　实现流体通路或者轴类零件的导向支撑作用，内孔端口处设计有倒角结构，既可以去除加工毛刺避免装配时割伤操作人员，也能在装配对接时起到导向作用，方便配合件快速插入。设计思路上完全遵循实际生产中的加工工艺逻辑，先通过车床完成外圆、内孔、端面的回转面加工，保证各回转面的同轴度、圆柱度公差，再切换铣削工位完成六角外形的铣削加工，六角的对边尺寸严格适配标准紧固件的尺寸公差带，铣削时采用对称铣削路径减少加工应力带来的零件变形，外伸轴段与主体衔接处设计有退刀槽结构，方便车削加工时刀具退刀，避免刀具与零件台阶面发生碰撞，同时退刀槽的存在也能减少轴段与主体衔接处的应力集中，提升零件的结构强度。外形尺寸方面，

　　外伸轴段的直径与长度按照常规实训零件的装夹行程设计，适配多数中小型数控车床、车铣复合中心的装夹范围，六角端的外接圆直径不超过卡盘的最大夹持直径，无需使用特殊夹具即可完成装夹，内孔的深度与直径比例控制在合理范围内，避免深孔加工带来的排屑困难、刀具振颤问题，安装边界上，零件装夹时六角端朝向主轴，外伸轴段朝向尾座方向，尾座可使用顶尖顶住轴段端面中心孔，提升长轴类结构加工时的刚性，减少加工振颤带来的表面粗糙度不合格问题，铣削六角面时零件的回转中心与主轴中心重合，单次装夹即可完成全部六个面的铣削，无需二次装夹找正，有效保证各面之间的位置度公差。这类练习件的结构设计完全贴合工厂实际加工中的常见轴套类零件特征，没有冗余的特殊结构，

　　所有特征都对应实际加工中的典型工艺节点，从业者在建模和加工练习过程中，可以直观理解车铣工序的衔接逻辑，掌握不同特征对应的加工参数选择、刀具选型思路，比如外圆车削选用90度外圆车刀，内孔车削选用适配孔径的内孔刀，六角铣削选用立铣刀采用周铣方式加工，同时可以练习同轴度、对称度等形位公差的标注与检测方法，理解装夹方式对零件加工精度的影响，比如二次装夹带来的同轴度误差如何通过工艺优化避免，薄壁部位加工时如何通过参数调整减少变形。
