带键槽轴孔台阶式车铣复合加工练习件

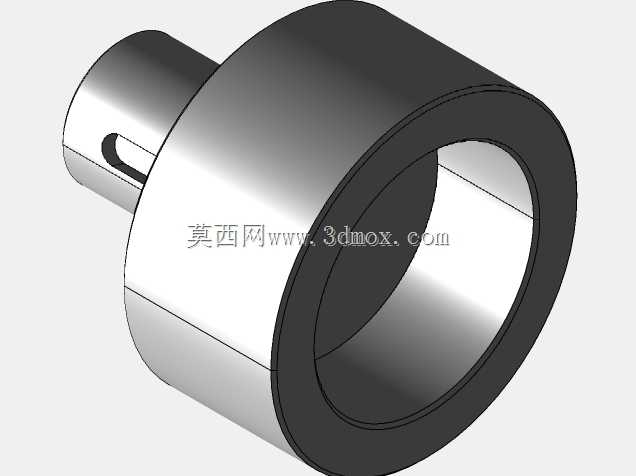

　　这款轴套类组合结构件，是机械加工实训场景中非常典型的车铣复合工序练习载体，日常在职业院校机加工实训车间、企业新员工技能考核工位、工艺验证打样环节都能见到同结构的练习工件，主要用于帮助操机人员掌握轴类与套类零件衔接部位的加工精度控制逻辑，熟悉从车床车削到铣床键槽加工的工序切换要点。从结构设计逻辑来看，零件采用同轴台阶式布局，一侧为伸出的实心轴段，轴段上加工有贯通式平键槽，用于和传动轮、联轴器等部件实现周向固定，传递扭矩时避免配合面打滑；另一侧为大直径空心套筒段，内孔为光滑圆柱面，可与配套的芯轴、定位销实现间隙或过渡配合，套筒外圆与轴段外圆保持严格同轴度要求，是加工过程中需要重点控制的形位公差项。在实际加工实训中，

　　这个零件的工序排布需要先完成车床端的粗精车工序，夹持棒料毛坯先车平端面，粗车外圆各台阶留0.2-0.3mm精车余量，钻镗内孔至尺寸要求后精车各段外圆、端面，保证轴段与套筒段的同轴度、端面跳动符合练习要求，之后转铣床工序，找正工件轴线后采用键槽铣刀加工轴段上的平键槽，控制键槽的宽度尺寸、深度尺寸以及键槽相对于轴线的对称度，这一步也是考验铣工装夹找正能力的关键环节，很多新手操机时容易出现键槽偏斜、深度超差的问题，正好通过这类练习件反复打磨操作手感。从安装边界来看，轴段直径与套筒外径的比例约为1:2.2，轴段伸出长度约为套筒长度的0.6倍，键槽宽度为轴段直径的四分之一左右，这类尺寸比例完全参照实际工业应用中传动连接轴套的常规尺寸比例设计，

　　并非凭空设定的实训尺寸，练习掌握的加工参数、装夹技巧可以直接迁移到实际工业零件的加工场景中。零件的套筒端面与轴段根部的过渡位置采用直角过渡，没有设计圆角退刀槽，是为了练习车削时端面与外圆接刀的平整度控制，避免接刀痕过大影响配合精度；内孔端口没有设计倒角，也是刻意保留的练习点，用于训练精镗内孔时的让刀控制，实际量产零件通常会在端口添加导入倒角，但作为练习件，保留这些加工难点能更好地提升操机人员的精度控制能力。在功能特性上，这个零件除了作为加工实训载体外，也可以作为简易传动机构的连接部件使用，轴段通过平键连接动力输入端，套筒内孔连接输出端轴件，能够传递中等载荷的扭矩，适合低速传动的简易工装、教学演示设备使用，其结构简单、加工特征典型，

　　既不会因为结构过于复杂让新手无从下手，也涵盖了车削外圆、车削端面、镗内孔、铣键槽这几个最基础也最核心的机加工工序，是机加工入门阶段非常实用的练习结构。设计这类练习件的时候，核心思路是尽可能覆盖常规轴套类零件的所有典型加工特征，同时避免多余的复杂结构增加不必要的加工难度，让练习者能把注意力集中在每个工序的精度控制上，而不是花费大量时间处理复杂曲面、特殊结构的编程问题，毕竟入门阶段的核心目标是掌握基础工序的操作逻辑、装夹找正方法、公差控制要点，把这些基础功打扎实之后，再接触复杂零件加工才能事半功倍。另外这个零件的同轴度要求设定在0.02mm以内，键槽对称度要求0.03mm，内孔尺寸公差带取H7，轴段外圆公差带取h6，这些公差等级都是实际工业生产中通用机械零部件最常用的公差等级，练习时按照这个精度要求加工，能让练习者快速适应量产零件的精度要求，不会出现实训加工的精度标准和实际生产脱节的问题。
