车削加工用方形连接轴类工装组件

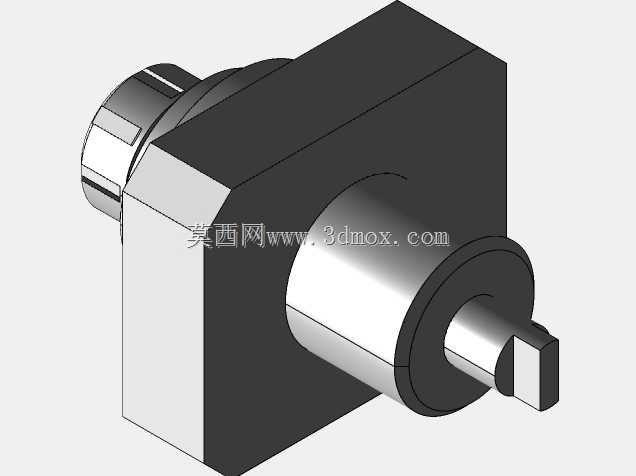

　　这类轴类带方形安装座的组件，常见于普通车床与数控车削加工的实训场景，也可作为小型自动化设备里的动力输出转接部件使用。从结构上看，主体的方形安装座是整个组件的定位基准，四个平面可直接贴合机床刀架或者工装基板的安装面，不需要额外制作弧形定位面，装夹时能快速找正，大幅降低装夹辅助时间，适合小批量多工序的加工切换场景。伸出的阶梯轴部分做了多段直径变化设计，最靠近安装座的轴段直径最大，主要承担扭矩传递的核心作用，和安装座衔接的位置做了微小的倒角过渡，避免应力集中导致的轴根断裂，这也是轴类零件设计里最容易被新手忽略的细节——很多初学者建模时直接做直角衔接，实际加工后热处理或者受冲击载荷时，很容易在直角位置产生裂纹。

　　中间的环形槽结构是为了安装轴用挡圈或者密封件预留的安装位，槽宽和槽深的尺寸需要匹配对应标准件的规格，建模时要注意槽的侧壁与轴线的垂直度，否则挡圈安装后会出现偏斜，无法起到轴向定位的作用。最前端的扁位结构是扭矩输出的连接端，这种扁位结构相比键槽加工难度更低，在小扭矩传递的场景下完全能满足使用需求，扁位的两个平行面需要保证平面度与对称度，否则和对接部件装配后会出现传动卡滞、磨损不均的问题。从安装边界来看，方形安装座的边长是整个组件的最大径向尺寸，安装时需要预留出对应扳手空间，避免固定螺栓无法拧紧；轴向尺寸上，从安装座背面到轴端的总长度，要匹配对接设备的内部安装深度，防止装配后轴端顶到其他部件或者啮合长度不足。在实际加工实训场景中，

　　这类零件是练习外圆车削、台阶车削、切槽、端面铣削的典型案例，建模时需要先确定安装座的基准平面，再以安装座的中心为轴系基准绘制各段轴的轮廓，保证各轴段的同轴度公差要求，很多新手建模时容易先画轴再拼接安装座，最后会出现轴与安装座不同心的问题，实际加工后根本无法正常装配。在设备应用场景中，这类组件如果作为动力转接部件使用，方形安装座可以直接固定在设备的墙板上，不需要额外制作法兰盘，减少了零件数量，降低装配复杂度，伸出的轴端可以安装同步带轮、小型凸轮或者钻夹头等执行部件，传递扭矩的同时保证转动精度。设计时还要考虑加工工艺性，方形安装座的四个角如果没有特殊装配要求，可以做小尺寸的倒角处理，既可以去除加工毛刺，也能避免安装时锐角划伤操作人员；

　　各轴段的直径差不宜过大，否则车削时需要多次换刀，增加加工工序，同时大直径差的轴段在热处理时也更容易出现变形。另外，轴端的倒角是必须设计的结构，不仅方便装配时导入对接部件的孔位，也能去除轴端的毛刺，避免装配时割伤密封件或者操作人员。这类零件的选材一般根据使用场景确定，如果是实训用的练习件，选用45号钢即可满足加工练习需求，如果是实际设备上使用的传动部件，需要根据传递扭矩的大小选择40Cr等合金结构钢，并且做相应的调质处理，提升轴的强度与韧性。建模过程中还要注意各特征的先后顺序，优先做基准特征，再做切除类特征，比如环形槽、扁位这些特征要放在轴的主体轮廓完成之后再添加，避免特征顺序混乱导致的建模错误，也方便后续修改尺寸时快速调整对应参数，不需要重构整个模型。
