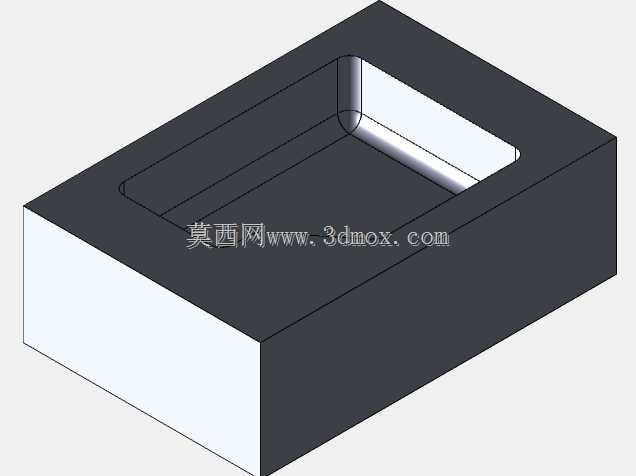

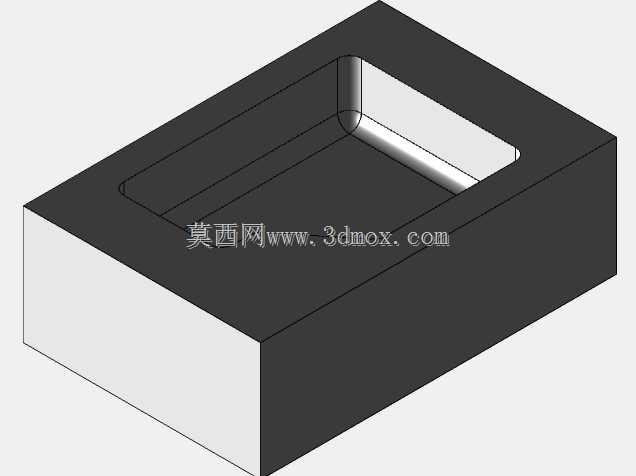

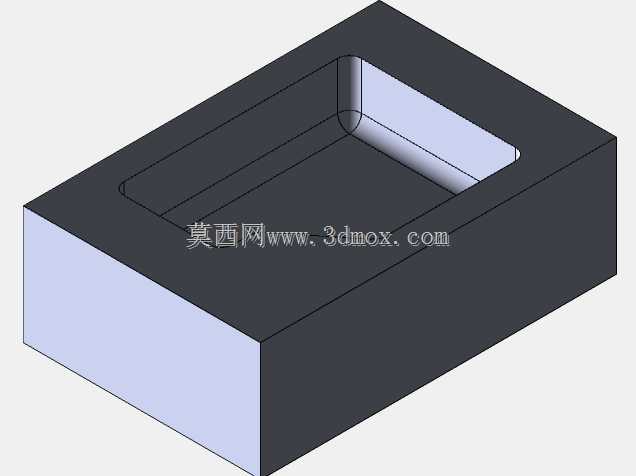

带内凹圆角过渡的拐角饰面结构件

　　这类带内凹复杂轮廓的拐角饰面结构，在通讯设备的壳体拼接、机柜内部走线转角防护场景中应用十分普遍，很多人做这类结构建模时容易忽略加工端的实际约束，最后出的图纸要么没法上机加工，要么装配后出现拼接缝隙超差的问题。从实际使用场景来看，这类结构件多作为通讯机柜内部的转角衬件、手持通讯终端的壳体拐角加强饰件，一方面要填补两个垂直面拼接后留下的直角缝隙，避免线缆布设时被锐边割破绝缘层，另一方面也要兼顾外观的过渡流畅性，避免外露直角带来的磕碰风险。

　　设计这类结构时，首先要明确安装边界：外轮廓为规整的长方体基准，三个相邻外侧面为安装贴合面，加工时需要作为装夹基准面，平面度公差需要控制在0.02mm以内，保证和相邻构件贴合时间隙均匀，不会出现翘边。内部的内凹型腔是整个结构的核心，型腔的拐角处采用了大半径圆角过渡，而非直角衔接，这一设计一方面是为了适配铣削加工的刀具路径，避免小直径刀具清角带来的加工效率低下、刀具崩损的问题，另一方面圆角过渡可以降低结构的应力集中系数，在设备受到冲击载荷时，拐角处不会因为应力集中出现开裂。型腔的深度需要匹配相邻饰件的嵌入厚度，侧壁的拔模斜度控制在1°以内，既保证注塑或者铣削加工时的脱模/退刀顺畅，也不会因为斜度过大导致装配后出现可见的拼接缝隙。

　　从加工实现的角度看，这类结构的粗加工阶段可以采用大直径平底铣刀走等高铣削路径，快速去除型腔内部的多余余量，留0.3mm的精加工余量；半精加工阶段用圆角铣刀清理侧壁余量，保证精加工余量均匀；精加工阶段采用顺铣方式走刀，侧壁和底面接刀处的台阶差控制在0.01mm以内，内圆角处直接采用和圆角半径匹配的圆角刀加工，避免后续手工打磨带来的轮廓偏差。很多新手做这类结构建模时，容易把内圆角的半径设得过小，甚至直接做直角内凹，实际上常规铣削加工中，小于R2的内圆角就需要换用小直径刀具，加工时长会提升3倍以上，而且小刀具悬伸长，加工时容易出现让刀，导致圆角轮廓度超差。

　　结构的壁厚设计也需要重点考量，外框的实体壁厚保持均匀，避免壁厚差异过大导致加工后出现应力变形，尤其是如果采用非金属材料比如ABS、PC加工这类饰件，壁厚不均会导致冷却后出现收缩凹陷，影响外观质量。型腔底部的厚度要满足结构强度要求，在常规的通讯设备使用场景下，1.5mm以上的底部厚度就可以满足日常的抗冲击要求，不需要做过厚的设计，避免整体重量超标。另外，结构的所有外露锐边都需要做0.2mm的倒角处理，去除加工后的毛刺，避免装配时划伤操作人员，也能提升饰面的触感质感。

　　在建模逻辑上，这类结构不需要做过于复杂的参数关联，先绘制外轮廓的长方体基准，再抽壳得到基础的型腔结构，之后对内部的直角拐角做圆角过渡，最后调整型腔的轮廓尺寸匹配安装需求即可。需要注意的是，圆角特征的添加顺序要放在抽壳之后，如果先做圆角再抽壳，很容易出现抽壳失败、壁厚不均的问题，尤其是内圆角和外圆角半径不一致的时候，特征顺序错误会直接导致建模报错。另外，建模时要预留好加工的工艺基准，在三个相邻的外侧面上不要添加多余的特征，保证装夹时可以完全贴合平口钳的钳口或者机床的工作台面，减少找正时间，提升加工效率。

　　从装配适配性来看，这类拐角饰件和相邻的平面饰件采用拼接安装，所以内凹型腔的边缘轮廓要和相邻饰件的凸台轮廓做间隙配合，单边间隙控制在0.05mm左右，既保证装配时可以顺利嵌入，也不会因为间隙过大出现晃动。如果是用于户外通讯设备的饰件，还需要在拼接缝隙处预留密封胶条的安装槽，不过这类基础练习结构主要是用于掌握内凹拐角的建模和加工逻辑，不需要额外添加密封结构，重点是掌握圆角过渡、壁厚控制、加工工艺匹配的核心设计思路，很多复杂的通讯壳体转角结构，都是从这类基础结构演变而来，掌握了这类结构的设计逻辑，再做更复杂的多曲面转角、带卡扣结构的饰面时，就能避开很多常见的设计误区。
