多维数据采集联动机械操作结构件

　　该结构件主要应用于工业现场多维数据采集终端的执行端联动场景，常见于自动化产线的工位数据采集模块、通讯信号校准装置的动作执行单元，承担采集端位置调整、触发信号联动、多维度姿态适配的核心作用，区别于常规的单轴传动件，该结构可同时完成两个垂直方向的位置补偿与角度偏转，适配采集端在不同工位的对位需求，无需额外增设多组独立驱动单元即可完成复合动作输出。从实际使用场景来看，这类结构常部署在需要对工件进行多维度参数采集的工位，比如产线上的尺寸检测工位、通讯模块信号校准工位，需要采集端能够在X、Y两个平面内完成小范围的角度调整与位置进给，同时保证动作过程的稳定性，避免采集数据出现偏差。结构整体采用L型金属基座作为承载主体，

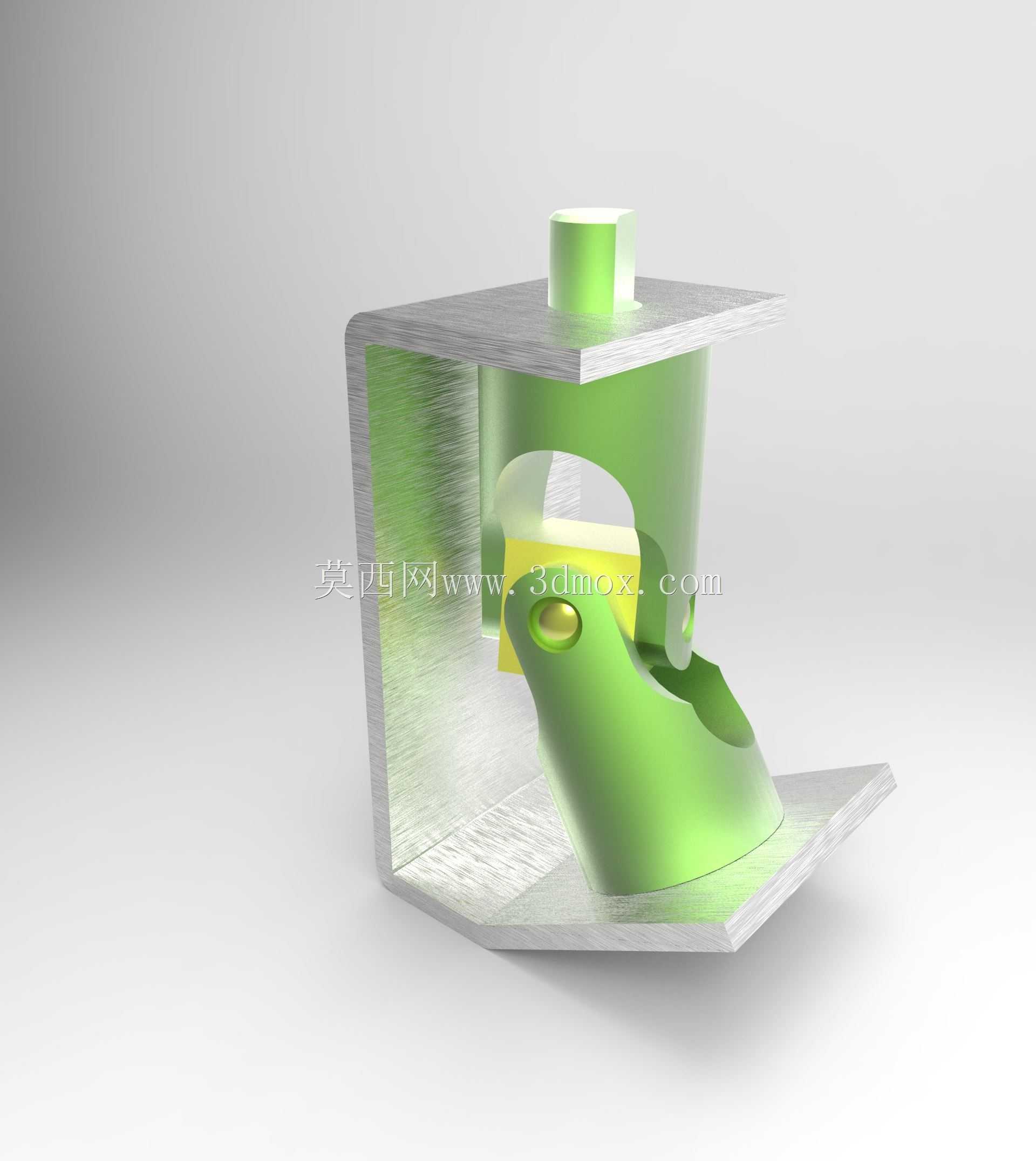

　　基座的两个垂直安装面分别预留了平整的安装贴合面，可直接通过螺栓固定在设备的安装立板与水平台面上，安装边界的贴合面平面度控制在0.02mm以内，保证安装后不会出现结构倾斜导致的动作偏差，基座的侧壁厚度经过受力校核，在承受内部组件的往复动作载荷时，形变量控制在0.01mm范围内，不会因为长期往复动作出现基座变形的问题。内部的绿色曲面执行件是核心的动作输出部件，其曲面轮廓是按照多维度运动的轨迹包络设计而成，执行件上预留的圆柱凸台是采集模块的安装位，凸台的直径与同轴度按照常规采集端的安装接口公差设计，可直接适配市面多数通用采集端头的安装需求，执行件侧面的圆形定位孔与内部的弧形槽配合，实现动作过程中的行程限位，避免超出行程范围导致的结构磕碰。

　　设计过程中优先考虑了动作的顺滑性，执行件与基座内壁的配合面采用了间隙配合设计，配合间隙控制在0.03-0.05mm之间，既保证动作过程中不会出现卡滞，也不会因为间隙过大导致动作晃动，影响采集端的对位精度。顶部的圆柱导向轴与基座上的导向孔配合，承担执行件竖直方向的动作导向，导向轴的表面粗糙度控制在Ra0.8以下，降低往复动作过程中的磨损，延长结构的使用寿命。结构的动作逻辑为：当外部触发信号输入后，执行件可沿着弧形槽完成一定角度的偏转，同时沿着顶部导向轴完成小范围的竖直进给，两个动作可独立运行也可联动输出，适配不同采集场景下的姿态调整需求，无需额外增设复杂的传动链路，整体结构紧凑，占用安装空间较小，适合在空间受限的设备内部部署。

　　从安装适配性来看，基座的两个安装面均预留了标准的螺栓安装孔位，孔位间距按照通用的工业安装标准设计，可直接适配现有多数设备的安装工位，无需对原有设备的安装结构进行改造，降低了现场部署的改造成本。结构内部没有设置复杂的弹性元件或者易损件，日常使用过程中仅需定期在配合面添加润滑脂即可完成维护，维护成本较低，适合在工业现场长期连续运行的场景下使用。在结构的受力设计上，针对执行件动作过程中的受力点进行了局部加厚处理，尤其是弧形槽的受力侧壁，厚度比其他位置增加了2mm，避免长期受力出现侧壁磨损或者开裂的问题，执行件与导向轴的连接位置采用了一体化设计，减少了装配环节的累积误差，保证动作的一致性。
