HSK63主轴配套安装固定支座结构

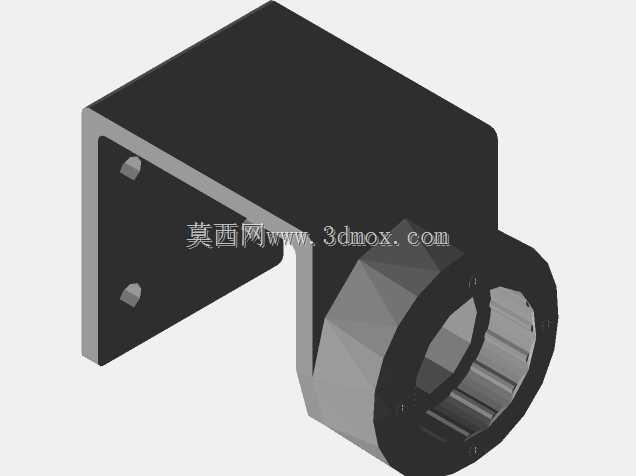

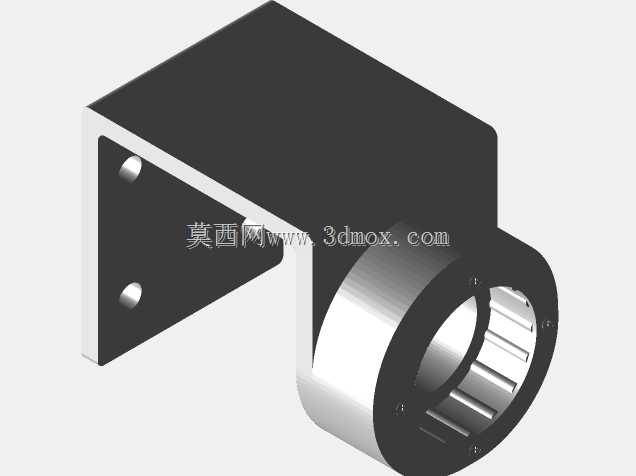

　　这款安装支座主要面向数控加工中心的主轴配套改造场景，在车间实际的设备技改、主轴加装、工装工位拓展作业中使用，用来给HSK63规格的主轴单元提供刚性安装基准，解决现场非标改造时缺乏标准化固定接口的问题。从结构设计来看，整体采用L型折弯式的承载主体，竖直安装面预留两个沉头固定孔，可直接通过内六角螺栓锁紧在设备立面、工装立板或者滑台侧壁上，安装孔的孔位间距经过适配，能兼容常见的机床滑台安装孔距，不需要现场二次扩孔调整，降低现场改装的加工工作量。水平延伸的腔体部分做了一体化的镗孔加工，用来嵌套HSK63规格的主轴套，端部的法兰环均匀分布锁紧螺钉孔，装配时可以从端面周向压紧主轴套的外圈，避免主轴高速运转时出现径向窜动或者轴向移位，

　　腔体内部预留了足够的避让空间，不会和主轴尾部的气管、油管或者编码器接线产生干涉。设计时特意控制了安装面到主轴中心的高度尺寸，这个尺寸直接决定了主轴的加工行程边界，在做产线布局或者多主轴排布的时候，不需要额外计算支座的高度偏差，能直接匹配常规HSK63主轴的中心高参数，减少整机装配时的尺寸链校核工作量。支座的竖直安装面和水平腔体的连接位置做了加厚的圆角过渡，避免直角位置出现应力集中，在主轴满负载切削、产生切削振动的时候，这个过渡结构能分散应力，防止长期使用后连接位置出现开裂变形。实际使用中，这类安装支座除了用于固定加工主轴，也可以用来安装同规格的回转检测头、气动打磨头等旋转执行元件，只要外圈直径和HSK63主轴套匹配，

　　都能通过这个支座实现快速固定，不需要重新设计定制安装结构。在做三维建模的时候，所有配合面的公差都按照机械加工的常规配合要求预留，安装孔的沉头深度、法兰端面的螺钉孔深度都做了明确的尺寸标注，结构工程师拿到模型后可以直接调取，根据自己的设备安装位置微调局部尺寸，不需要从零开始绘制结构，能大幅缩短技改项目的设计周期。外形上没有多余的装饰结构，所有棱角都做了小倒角处理，避免装配时划伤操作人员，整体结构紧凑，不会占用过多的设备安装空间，在排布多主轴的加工工位时，相邻支座之间不会产生位置干涉，可以实现近距离的多主轴并排安装。
