HSK63适配锁紧夹头用修改版螺母

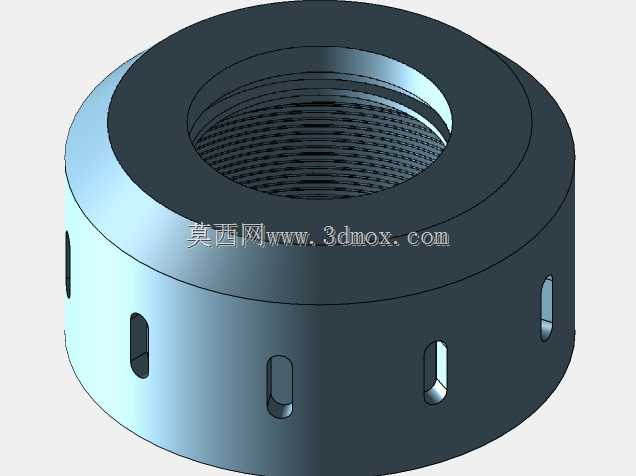

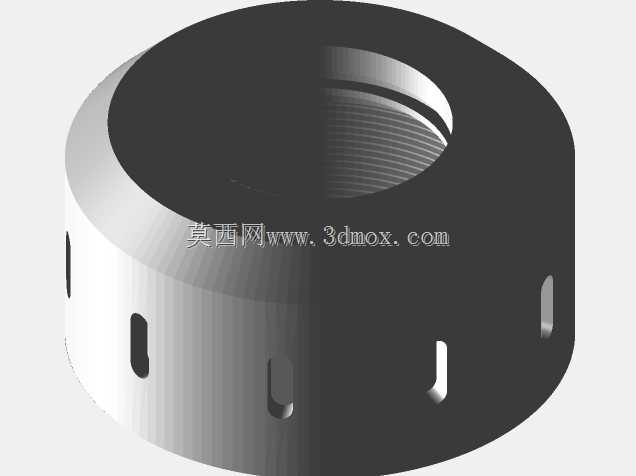

　　这款修改后的螺母核心适配HSK63规格刀柄系统，主要用于数控加工中心、高速铣削设备的夹头装配锁紧环节，在金属切削加工场景中承担刀柄与弹性夹头的轴向锁紧定位作用，直接影响加工过程中刀具的装夹刚性与跳动精度。从结构设计来看，螺母整体采用环形回转体结构，内孔加工有适配锁紧配合的精密内螺纹，螺纹参数与HSK63刀柄对应外螺纹完全匹配，保证旋合过程顺畅无卡滞，锁紧后轴向受力均匀。螺母外圆柱面均匀分布多组长圆形槽位，这类槽位是配套专用锁紧扳手的受力卡位，相比传统光滑外圆螺母，槽位结构能传递更大的锁紧扭矩，避免锁紧过程中螺母表面打滑，同时多槽均匀分布的设计让扳手施力时受力点对称，不会造成螺母偏载变形，长期反复拆装后仍能保证螺纹配合精度。

　　设计阶段针对原有标准HSK螺母的装配痛点做了结构优化，调整了螺母内端面的压紧接触面角度，让压紧力能够均匀作用在弹性夹头的尾端锥面，避免夹头受压不均导致的刀具偏摆，在高速加工转速下能有效降低刀具跳动量，提升加工表面质量。安装边界方面，螺母的最大外径、轴向高度均匹配HSK63刀柄的标准安装空间，旋紧后不会超出刀柄的外围轮廓，不会和机床主轴端面、防尘结构发生干涉，外圆槽位的深度、宽度尺寸适配市面上主流的HSK63钩形扳手，不需要单独定制专用拆装工具，车间现有工装即可完成拆装操作。实际使用中，这类螺母需要配合对应规格的ER型或者HSK专用弹性夹头使用，锁紧时通过螺纹旋合的轴向推力推动夹头沿刀柄锥面内缩，从而抱紧刀具柄部，

　　修改后的结构特意加大了内端面与夹头的接触面积，降低接触面的压应力，避免长期锁紧后螺母端面出现压痕变形，延长螺母的使用寿命。同时外圆的槽位边缘做了微小的倒角处理，拆装时扳手卡入槽位不会刮伤操作人员手部，也能减少槽位边缘的应力集中，避免施加过大锁紧扭矩时槽位根部出现开裂问题。在模具加工、精密零件铣削的实际生产场景中，这类锁紧螺母的精度直接决定了刀具装夹的可靠性，修改后的结构在保证原有安装互换性的前提下，优化了受力与接触特性，能够适配更高转速的加工工况，减少加工过程中因锁紧失效导致的刀具窜动、掉刀风险。
