HSK63主轴连接车身结构件

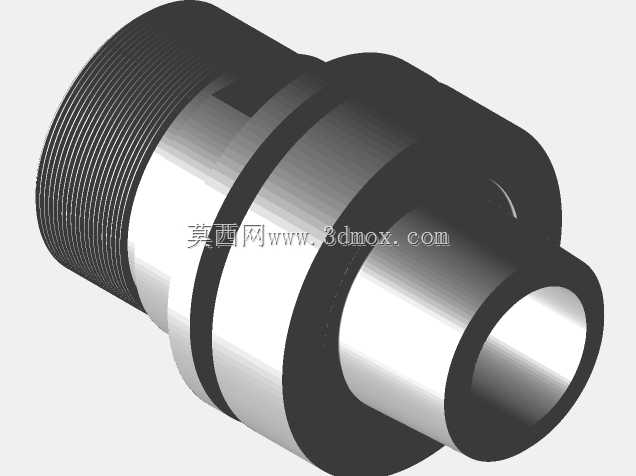

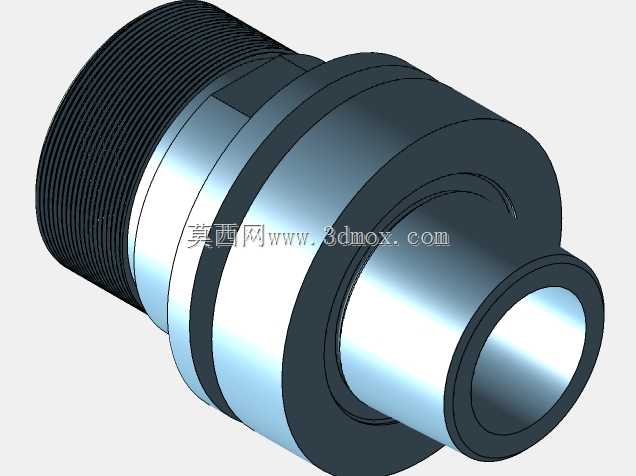

　　在数控加工中心的主轴系统装配环节，这类HSK63规格的车身连接构件是承担刀柄定位、扭矩传递的核心衔接部件，日常多应用于高速铣削、高精度镗削加工场景，直接决定主轴端的装夹刚性与加工过程中的动态稳定性。从实际装配需求出发，该构件的设计完全匹配HSK63锥面配合标准，左端外螺纹段用于和主轴端的锁紧螺母配合，实现构件在主轴端面的轴向固定，螺纹的导程、牙型精度均严格适配高速旋转下的防松要求，避免主轴在高转速运转时出现连接松动导致的振刀问题。中段的多级阶梯轴肩结构，一方面承担轴向定位的硬限位作用，安装时轴肩端面与主轴安装基准面完全贴合，保证整体同轴度控制在0.002mm以内，另一方面阶梯结构预留了密封件、防尘圈的安装槽位，

　　可阻挡加工过程中的切削液、金属切屑进入主轴内部，保护主轴轴承的使用寿命。右端的内锥孔是与HSK63刀柄配合的核心工作面，锥面的表面粗糙度、锥度公差完全符合高速刀柄的配合标准，配合后锥面接触面积不低于90%，保证刀柄装夹后无径向窜动，在重切削工况下也能保持稳定的扭矩传递。从安装边界来看，该构件的外径尺寸、轴向长度完全适配标准HSK63主轴的安装腔尺寸，不需要对主轴端做额外改造即可直接替换装配，外圆表面的环形槽用于安装动平衡调整块，可在装配后完成整体动平衡校正，满足最高15000rpm转速下的动平衡等级要求。设计过程中优先考虑了长期使用的耐磨性，配合面均做了表面硬化处理，硬度达到HRC58以上，减少反复装拆刀柄带来的锥面磨损，

　　延长构件的整体使用寿命。构件内部的通孔设计既可以满足中心出水刀具的切削液输送需求，也能在换刀过程中实现气吹清理，避免切屑残留到锥面配合位置影响装夹精度。在实际设备维护场景中，这类构件属于主轴端的易损衔接件，当锥面出现磨损、锁紧螺纹出现滑牙时可直接更换，不需要拆解主轴整体，大幅降低设备的维护成本与停机时间。
