HSK63主轴锁紧螺母结构设计

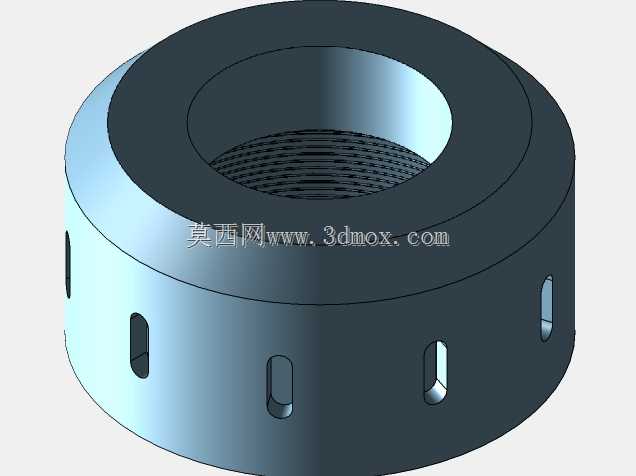

　　在数控加工中心的主轴系统装配环节，HSK63规格的锁紧螺母是刀柄定位锁紧链路里不可缺失的配套零件，这类螺母直接匹配HSK63型锥柄接口，承担着拉紧刀柄、抵消主轴高速旋转产生的轴向窜动、保障锥面配合精度的核心作用，但凡涉及HSK63接口的铣削、钻削、镗削加工工位，都需要这类结构的螺母完成刀柄的轴向固定。从实际使用场景来看，这类螺母常年处于主轴端部的高转速工况下，工作过程中要承受刀柄拉紧机构传递的轴向预紧力，同时还要耐受加工过程中传递的切削振动，因此结构设计上没有采用普通六角螺母的外形，而是做了带周向均布槽位的圆柱外形，周向开设的长圆形槽位并非减重设计，是配套专用勾形扳手的卡位结构，装配时可以通过扳手卡入槽位施加额定扭矩，

　　避免拧紧过程中螺母外壁打滑，同时均布的槽位也能在高速旋转时起到一定的空气导流作用，减少主轴端部的紊流扰动，降低高速旋转带来的风阻噪声与动平衡偏差。设计这类螺母时，首先要匹配HSK63接口的安装边界，内孔的螺纹参数需要和主轴拉钉组件的配合螺纹完全适配，螺纹的公差带选用中等精度的过渡配合，既保证拧紧过程顺畅无卡滞，又要避免螺纹间隙过大带来的锁紧松动；螺母的整体轴向厚度需要严格控制，过厚会占用主轴端部的轴向空间，导致刀柄拉紧行程不足，锥面配合无法到位，过薄则会降低螺纹啮合的有效圈数，承受额定预紧力时容易出现螺纹滑牙失效。螺母的端面加工有较高的平面度要求，与刀柄端面贴合的一侧需要保证和内孔螺纹轴线的垂直度，否则拧紧后会导致刀柄出现偏斜，

　　直接影响加工时的刀具跳动精度，外圆的直径尺寸需要和主轴端部的安装沉孔匹配，保证螺母装配后外圆和主轴轴线的同轴度，避免高速旋转时产生额外的离心力。周向的槽位尺寸设计也需要兼顾扳手卡位的强度和螺母本体的结构刚性，槽位的深度不能过深，否则会削弱螺母侧壁的截面强度，在大扭矩拧紧时出现侧壁开裂的风险，槽位的宽度要匹配标准勾扳手的厚度，保证装配时扳手能够完全卡入槽底，施加扭矩时不会出现滑脱。这类螺母的材质一般选用合金结构钢经调质处理，表面做发黑防锈处理，兼顾强度和耐磨性，能够在长期的拆装使用中保持尺寸精度，不会因为反复拧紧出现端面磨损、螺纹变形的问题，在主轴维护、刀柄更换的过程中，这类螺母的拆装便利性也直接影响设备的维护效率，均布的多槽位设计可以让操作人员在任意角度都能找到扳手卡位，不需要反复转动螺母对准卡位位置，大幅缩短刀柄更换的辅助时间。
