高精度弹性筒夹D20锁紧夹具结构

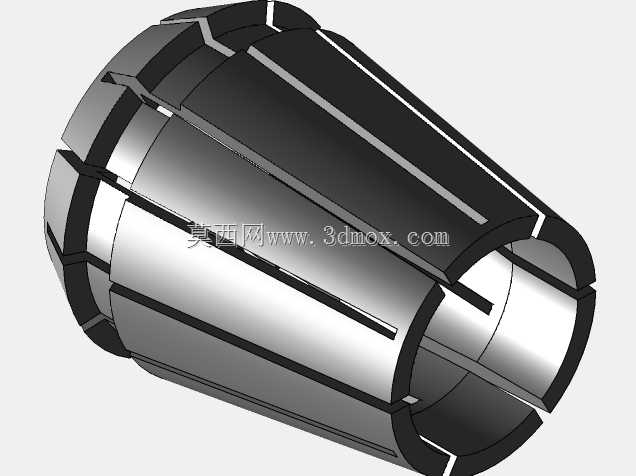

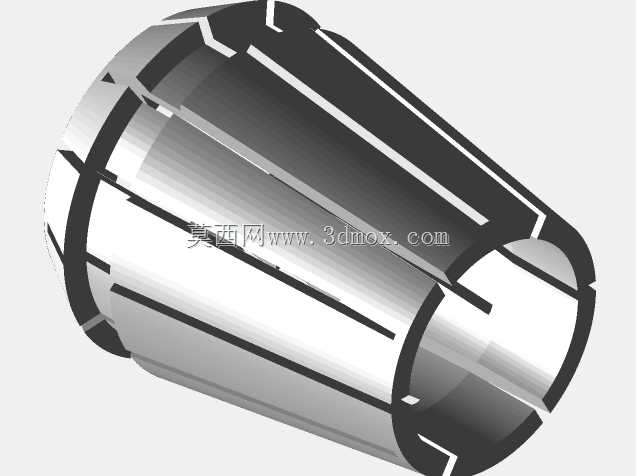

　　这款弹性夹头是机床加工领域常用的刀具夹持核心部件，日常在数控铣床、加工中心、雕刻机等设备的主轴装夹环节承担核心定位锁紧作用，主要适配直径20mm规格的直柄刀具、检具或者工件柄部，能在高速切削工况下稳定传递扭矩，保障加工过程中刀具的径向跳动控制在极小范围内，避免振刀、打刀等加工异常问题。从结构设计来看，整体采用锥面配合的锁紧逻辑，夹头外锥面与主轴锁紧螺母的内锥面匹配，当螺母轴向锁紧时，锥面的径向分力会迫使夹头本体沿预设的开槽产生均匀的弹性形变，从而抱紧内部穿入的柄部构件，这种开槽布局经过受力优化，沿圆周均匀分布的多道开槽从夹头小端延伸至接近大端的位置，既保证了足够的形变收缩量，又不会过度削弱夹头本体的结构刚性，

　　避免锁紧时出现应力集中导致的开裂问题。在实际安装适配场景中，这类夹头的安装边界需要严格匹配对应规格的ER型或者专用夹头座，外锥度的公差、夹头总长、内孔的圆柱度都直接影响最终的夹持精度，设计时预留的收缩量可以覆盖柄部尺寸的微小公差，只要柄部尺寸在标称范围内，都能实现均匀的面接触夹持，相比三爪卡盘这类装夹结构，弹性夹头的夹持同轴度更高，动平衡表现更优，尤其适合上万转的高速加工场景。日常使用中，这类夹头除了夹持铣刀、钻头等切削刀具，也可以在工装检具中用来定位圆柱形工件，在小零件的二次加工工位，搭配对应的锁紧座可以实现快速装拆，不需要复杂的找正步骤，只要将工件柄部插入夹头内孔，锁紧螺母即可完成定位，重复定位精度可以稳定控制在0.

　　01mm级别，能满足多数精密加工的装夹需求。设计过程中需要重点关注开槽的收尾位置，避免开槽末端出现直角应力集中，通常会在开槽末端设计小圆角过渡，同时夹头的热处理硬度需要控制在合理区间，硬度过高会导致夹头脆性变大，反复锁紧松开后容易开裂，硬度过低则会导致夹持力不足，高速切削时容易出现刀具打滑移位的问题，内孔的表面粗糙度也会直接影响夹持摩擦力，经过精磨处理的内孔可以在同等锁紧力下提供更大的静摩擦力，减少打滑风险。
