HobbyKing2.2克超微型伺服舵机三维设计

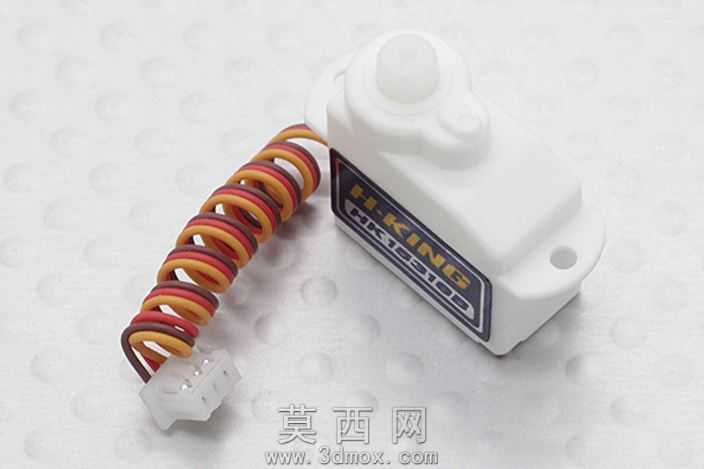

本作品为HobbyKing品牌2.2克规格超微型伺服舵机的高精度三维建模成果，建模过程严格参照实物测绘尺寸完成，完整还原了该款微型舵机的全部结构细节。建模阶段首先对舵机外壳进行曲面重构，采用薄壁壳体设计思路还原其轻量化注塑外壳的形态，精准复刻了外壳上的安装定位孔、品牌标识凹槽、输出轴避让位等细节，外壳壁厚控制在0.3mm，完全匹配实物的微型化尺寸特征。针对内部核心结构，建模时还原了微型直流驱动电机、减速齿轮组、电位器反馈组件的装配关系，齿轮组采用多级直齿减速结构，每一级齿轮的模数、齿形、轴孔配合尺寸都经过参数化校准，确保传动结构的装配逻辑与实物完全一致。输出轴部分还原了顶部的塑料摇臂安装位，轴体与外壳的配合间隙、限位结构都做了精细化处理，还原了舵机的角度限位特征。尾部连接线部分采用柔性线缆建模思路，还原了红黑黄三色信号电源线的螺旋排布形态，末端的接插件也完整复刻了插针、塑料卡扣的细节，接插件的引脚间距、卡扣定位尺寸都与实物保持一致。材质渲染阶段，外壳采用哑光白色硬质塑料材质，还原注塑件的细微磨砂质感；品牌标识区域做了深色底白色字的分色处理，还原标签的印刷质感；连接线部分分别赋予红、黑、黄三色半哑光柔性塑料材质，模拟线材的外皮质感；金属接插件引脚赋予亮面金属材质，还原导电件的金属光泽；输出轴顶部采用半透明白色塑料材质，匹配实物的输出轴外观。整体建模严格遵循微型伺服舵机的实际生产装配逻辑，所有结构尺寸都经过等比例缩放校验，既保证了外观的高度还原，也完整呈现了内部传动结构的装配关系，可用于航模产品结构设计参考、微型执行器原理演示、小型机器人配件选型参考等场景，模型的细节精度可满足装配干涉检查、渲染展示、原理动画制作等多类使用需求。
