Mamba F405-mk2飞控板参数化结构设计

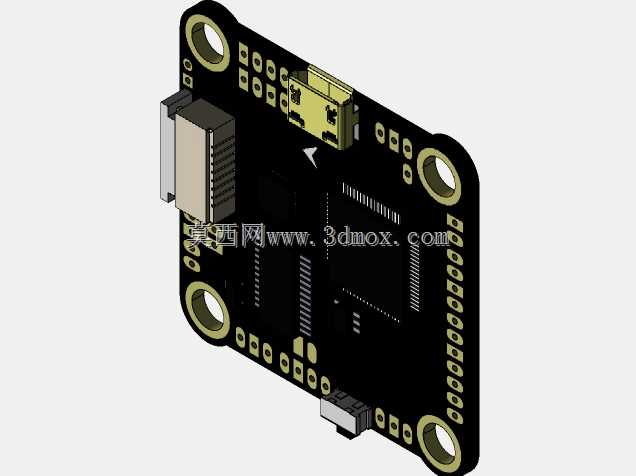

　　这款飞控板的结构设计完全围绕穿越机装机的实际工况展开，四个角位的安装孔采用金属化衬套加固，孔位间距严格匹配主流30.5mm飞塔安装标准，可直接叠放对应规格的电调模块，无需额外转接支架，安装时配合减震胶柱即可有效过滤机架传递的高频振动，避免陀螺仪采样数据受干扰。板载接口布局经过多轮装机验证调整，Micro USB接口布置在板边侧方，不会与上层图传、GPS模块产生空间干涉，调参接线时无需拆解上层堆叠设备；排线插座采用卧式贴片设计，高度控制在4mm以内，预留的焊盘间距足够容纳22AWG硅胶线焊接，不会出现焊盘连锡、接线后应力拉扯脱落的问题。主芯片区域做了局部沉台设计，既可以给核心处理器预留足够的散热空间，

　　也能避免安装时上层设备挤压芯片造成虚焊。板边的排针焊盘做了等距规整排布，信号定义丝印清晰标注在焊盘旁，装机焊接时无需反复查阅引脚定义图，可有效降低接线错误概率。从应用场景来看，这款飞控主要适配5寸穿越机及小型航拍无人机的飞行控制需求，板载陀螺仪、加速度计的安装位置做了独立减震区设计，与主安装孔位之间通过窄幅铜箔连接，可最大程度阻隔电机转动传递的振动噪声，保证飞行姿态解算的精度。设计过程中采用全参数化建模逻辑，所有安装孔位、接口位置、板体轮廓尺寸都设置了可编辑参数，后续如果需要适配不同规格的安装孔距、调整接口位置，只需修改对应参数即可快速生成新版结构模型，无需重新绘制草图。板体边缘做了0.5mm的圆角处理，

　　既可以避免装机时尖锐边角划伤线材绝缘层，也能减少PCB生产过程中的边缘崩边问题。所有贴片元件的高度都做了干涉校验，最高元件的高度不超过8mm，完全适配主流飞塔堆叠的层间间距要求，不会出现层间元件挤压的情况。电源输入区域的焊盘做了加大处理，可通过持续大电流，满足6S动力输入的载流要求，焊盘旁预留了电容安装位，可直接焊接滤波电容降低电源纹波干扰。
