GoPro Session5运动相机结构设计方案

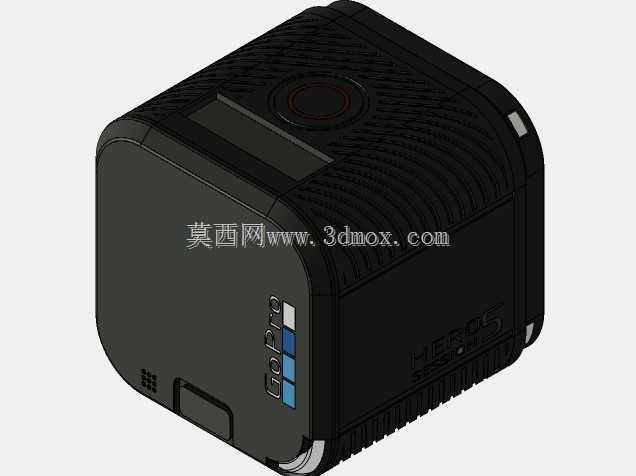

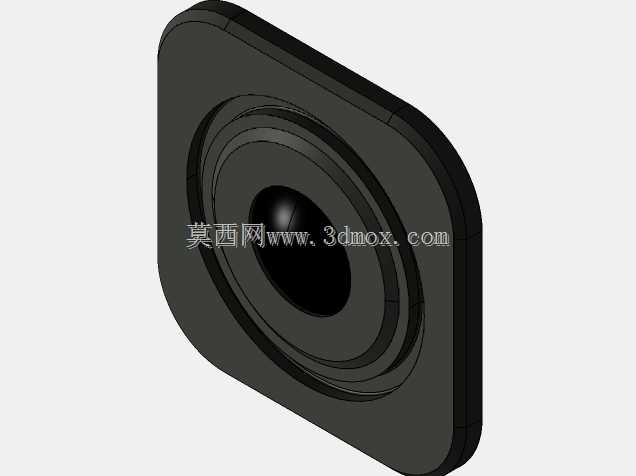

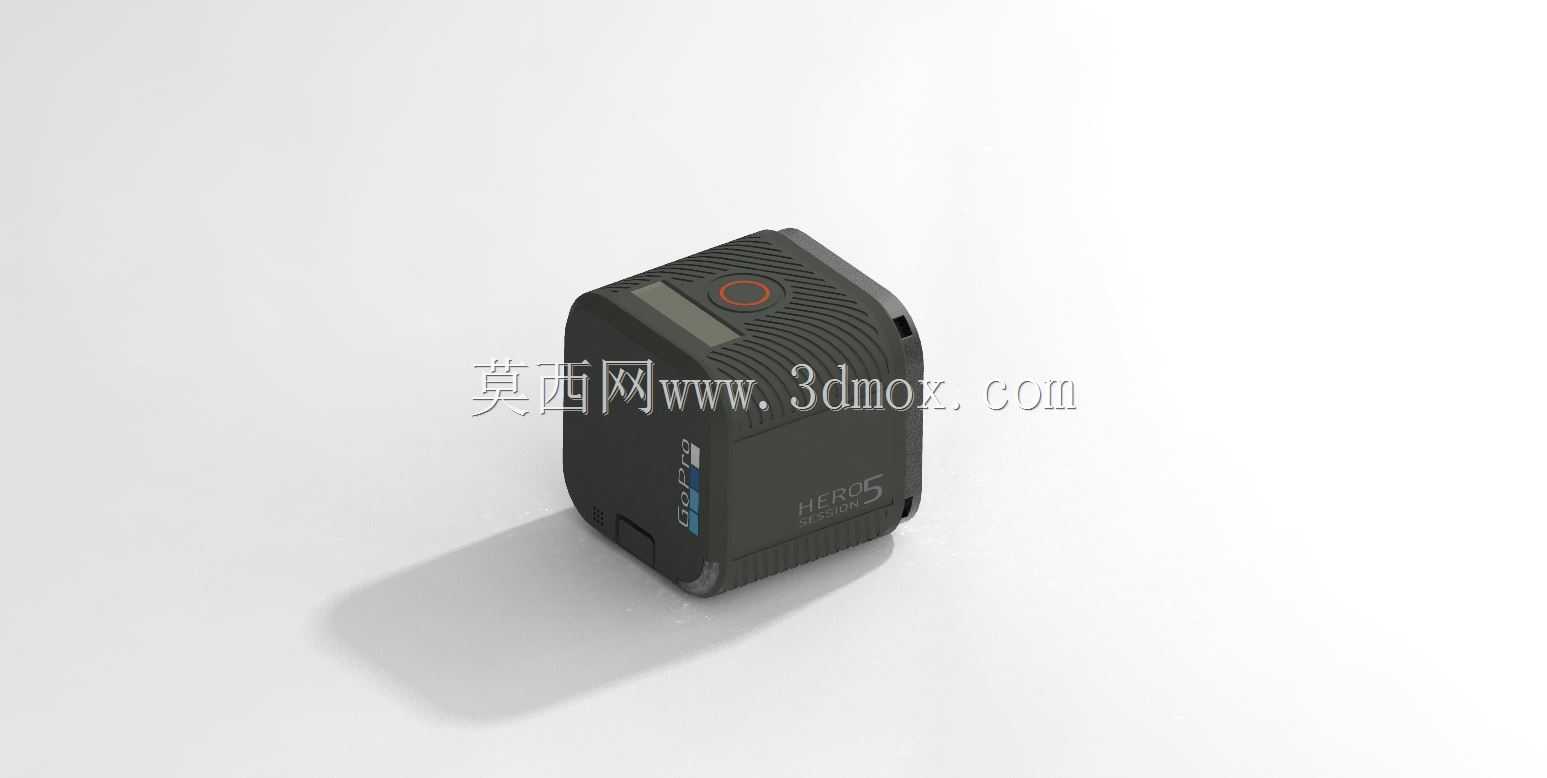

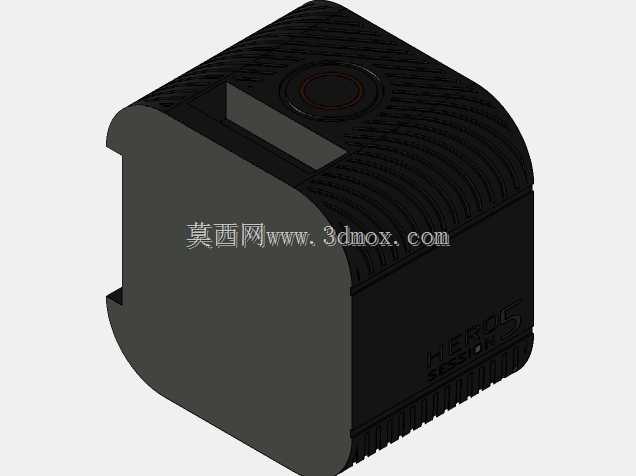

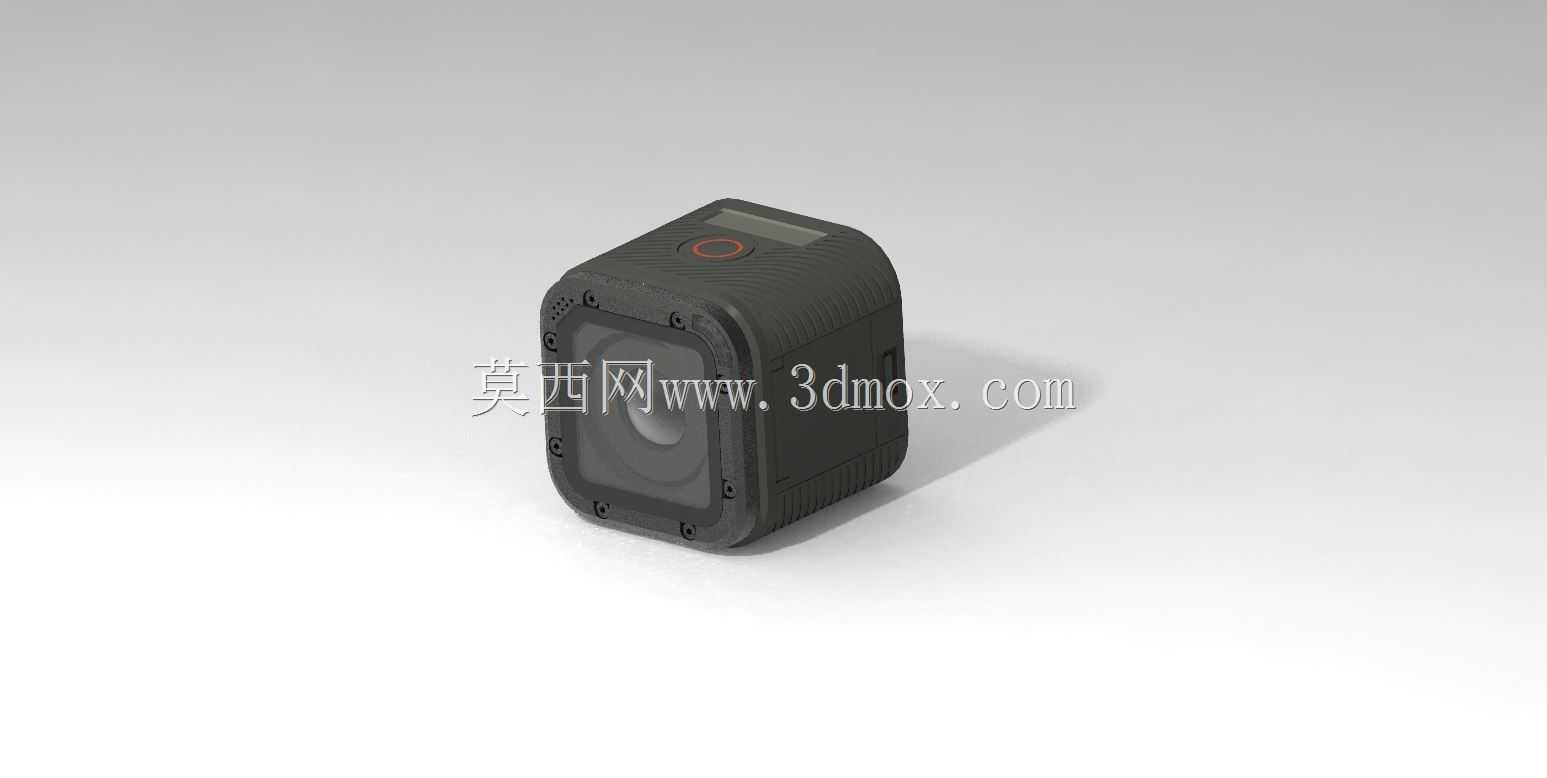

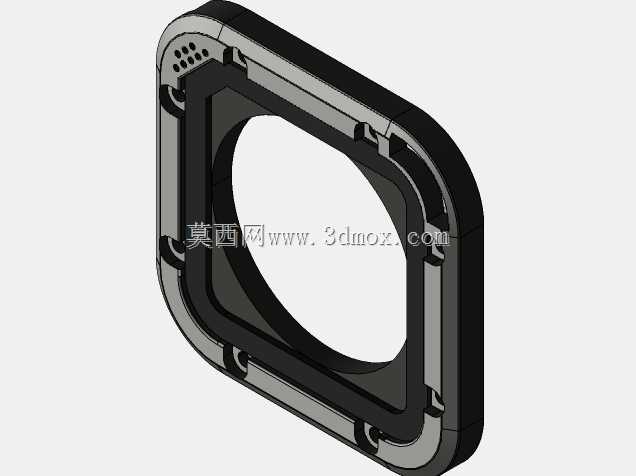

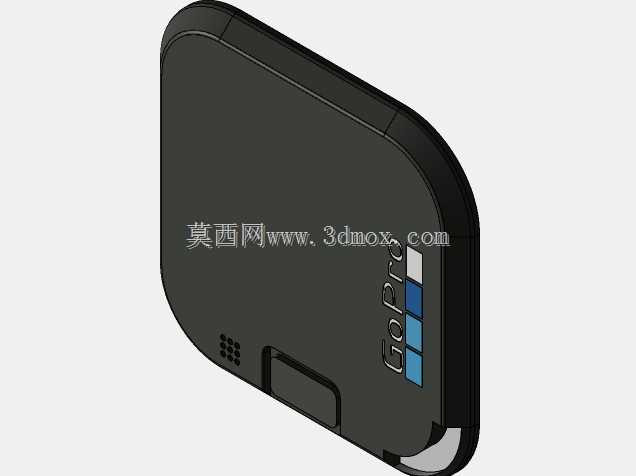

　　这款运动相机的结构设计围绕户外极限场景的使用需求展开，整体采用正方块紧凑型布局，核心考量是在狭小的安装空间内实现稳定的影像采集功能，适配骑行、跳伞、冲浪、滑雪等各类高震动、强冲击的户外作业与运动场景。从结构设计逻辑来看，外壳采用带防滑纹理的全包覆设计，边缘做了圆弧过渡处理，既能够降低跌落时的应力集中，也能在佩戴手套操作时提供足够的摩擦力，避免设备滑脱。镜头区域做了内凹式的防护结构，镜头外围的固定边框采用多颗均布的紧固件锁合，保证镜头组件在高频震动下不会出现光轴偏移，同时预留了外接滤镜、保护镜的安装螺牙边界，方便用户拓展使用场景。顶部的操作按键做了凸起式的阻尼设计，按键行程控制在1.2mm左右，配合周边的凸台防护，既能够避免误触，

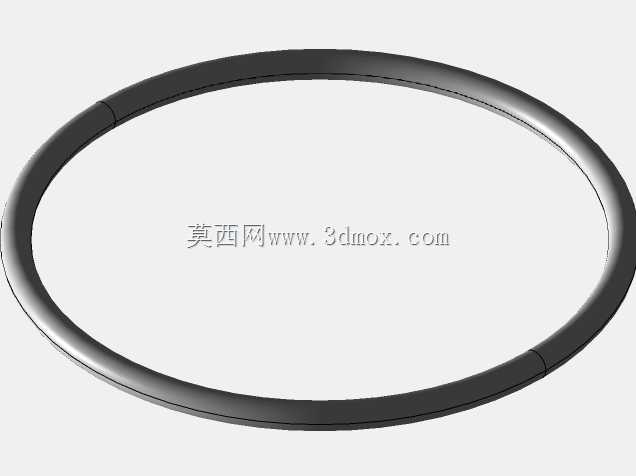

　　也能在浸水、戴厚手套的场景下实现清晰的操作反馈。设备的安装接口集中在底部区域，采用标准的运动相机通用快装卡槽结构，安装边界尺寸完全适配市面上主流的头盔支架、胸带、车把夹、自拍杆等配套配件，不需要额外加装转换底座即可完成固定，安装后的重心与支架安装面重合，能够大幅降低高速运动下的风阻抖动。内部结构采用分层堆叠设计，电池仓、主板、影像传感器模块依次排布，各模块之间设置了缓冲泡棉间隙，能够吸收1.5米高度跌落的冲击能量，外壳接缝处做了嵌套式的密封胶条槽，装配后可实现水下10米级别的防水能力，不需要额外加装防水壳即可应对雨天、浅水拍摄场景。散热结构依托金属镜头底座与外壳的导热接触实现被动散热，在连续4K录制的工况下，

　　外壳最高温度控制在42摄氏度以内，不会出现因过热导致的录制中断问题。整机的边角做了1.5mm的圆角处理，避免尖锐棱角在碰撞时对使用者或者配套安装设备造成刮损，侧面的接口区域采用隐藏式的密封盖设计，盖体与外壳通过柔性连接筋相连，避免密封盖丢失，接口内部预留了数据传输与充电的引脚空间，支持边充边录的使用需求，适配长时间户外拍摄的供电需求。
