FPV穿越机用2306规格外转子无刷动力电机

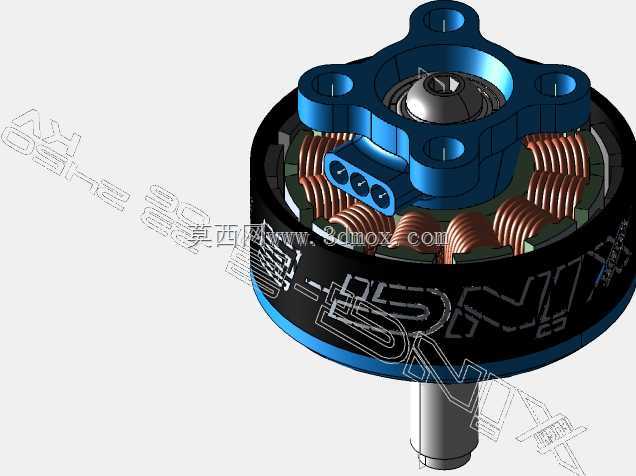

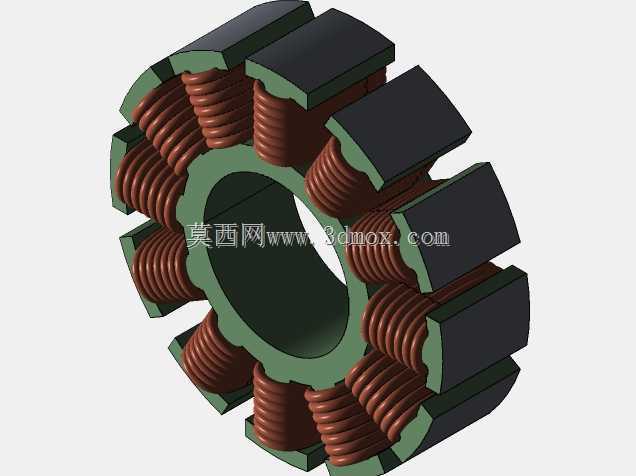

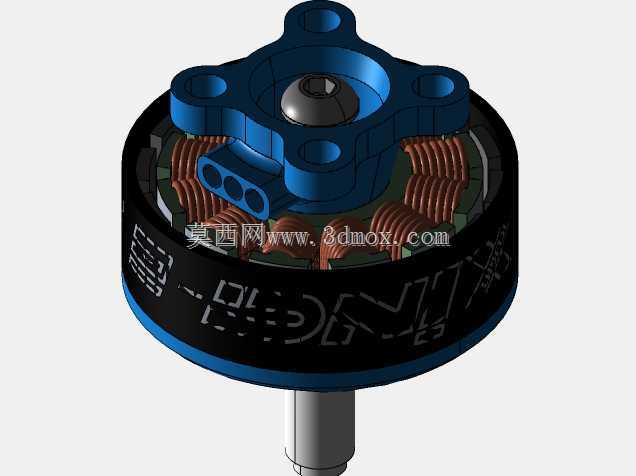

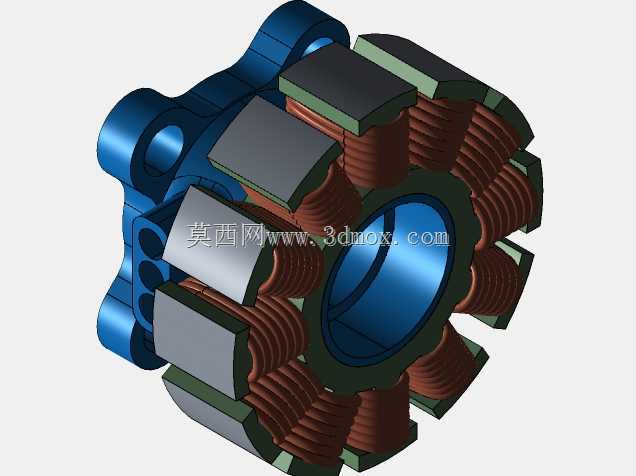

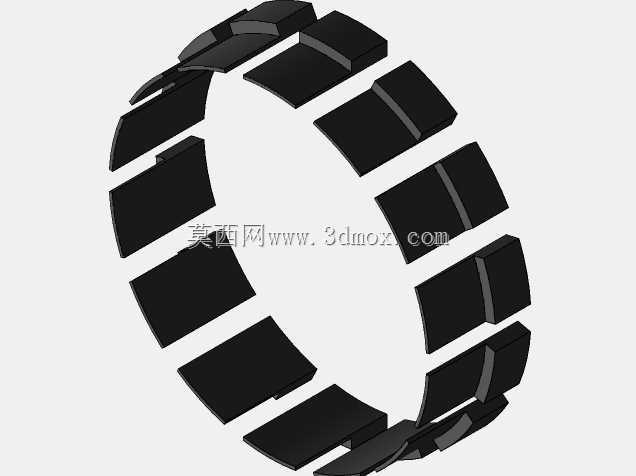

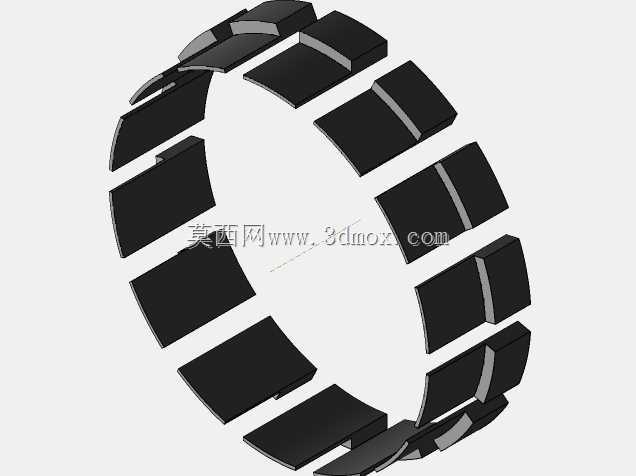

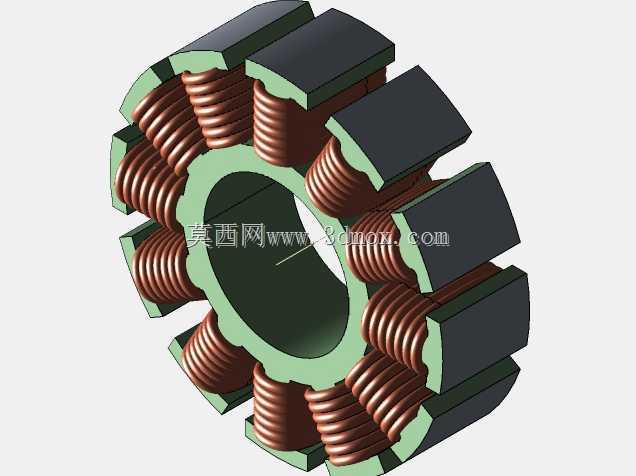

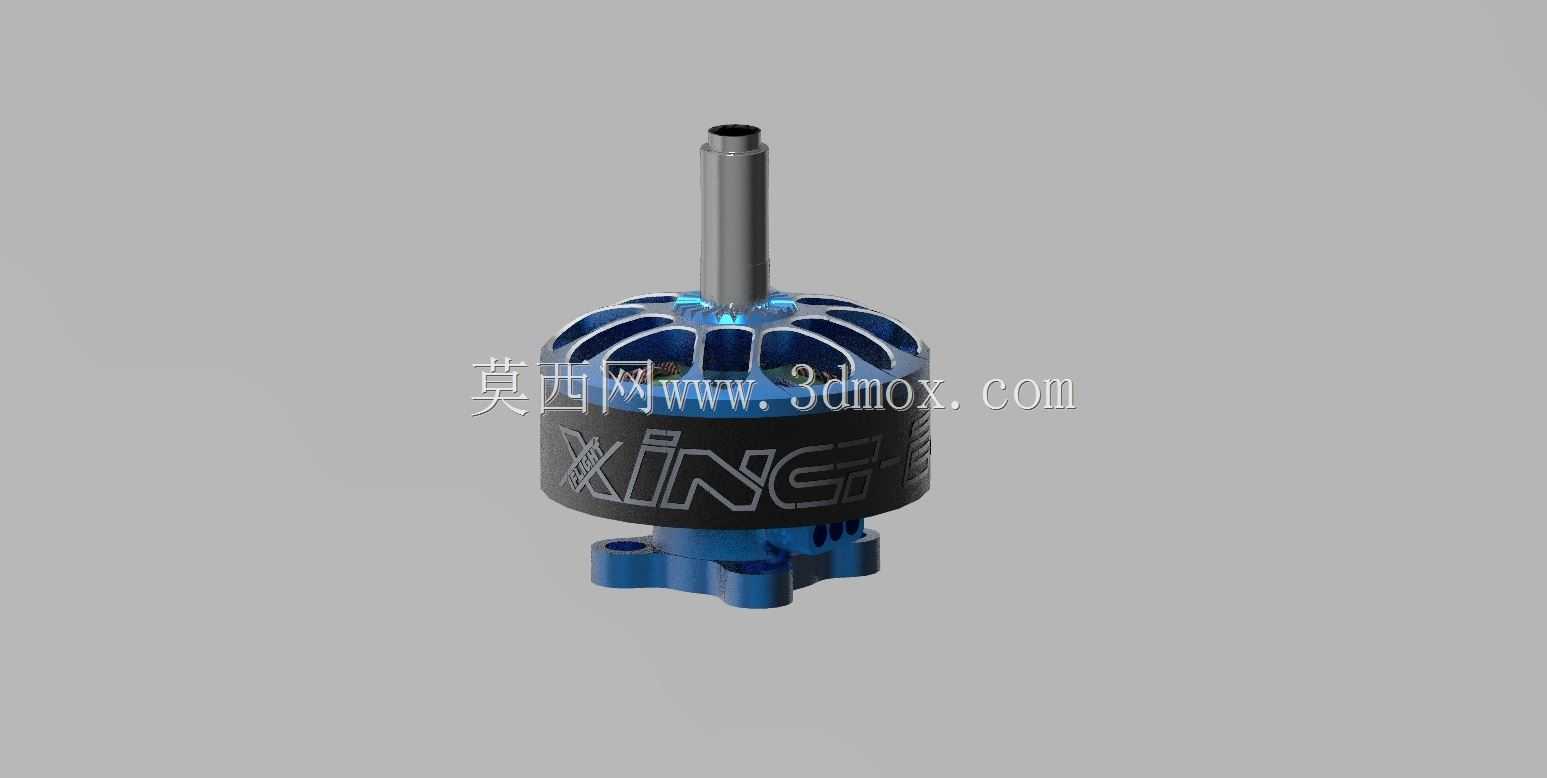

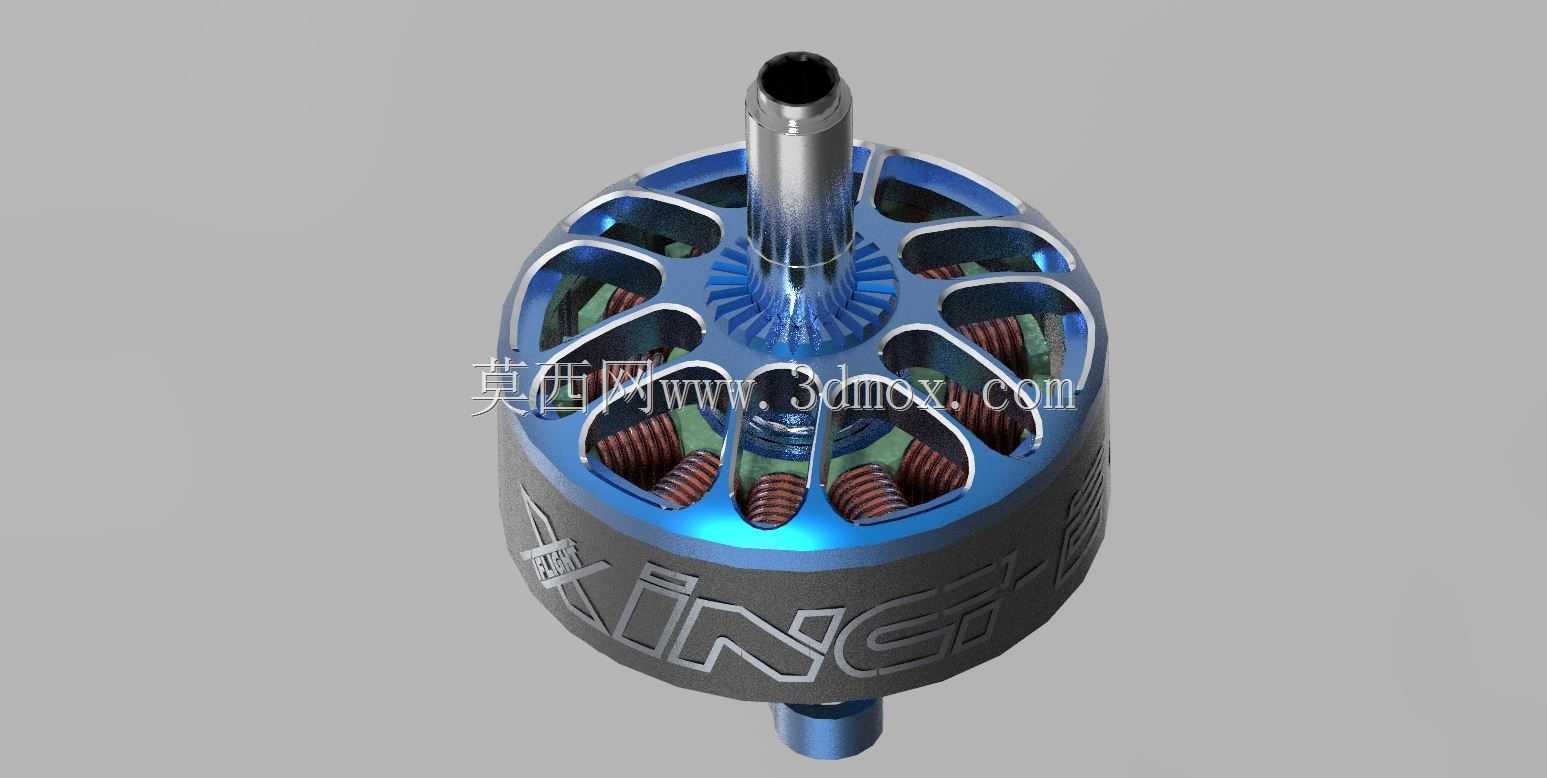

　　这款外转子无刷动力单元专为小型多旋翼FPV穿越机设计，核心定位是适配5寸左右竞速、花飞类穿越机的动力输出需求，在穿越机整机动力链路中承担将电能转化为旋翼旋转机械能的核心作用，直接决定飞行器的推重比、响应速度与飞行手感。从结构设计来看，该电机采用外转子布局，定子绕组固定在中心基座，带永磁体的转子外壳直接与输出轴连接，相比同尺寸内转子结构能提供更大的扭矩输出，适配大螺距螺旋桨的负载需求，输出轴采用标准直径设计，可兼容市面上绝大多数5寸穿越机桨叶的安装孔位，轴端预留的卡簧槽可通过配套卡簧锁定桨叶，避免高速旋转时桨叶脱出。

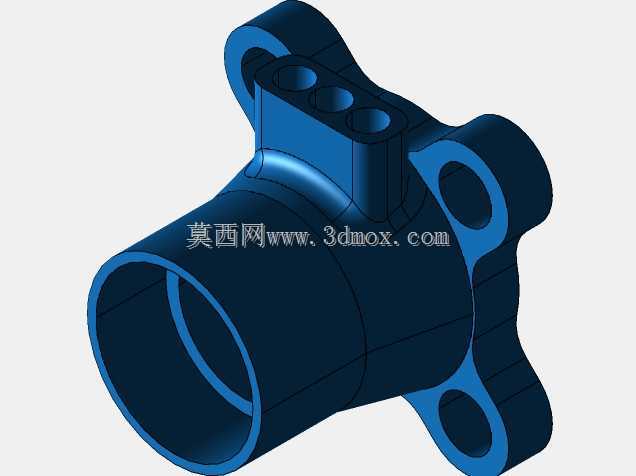

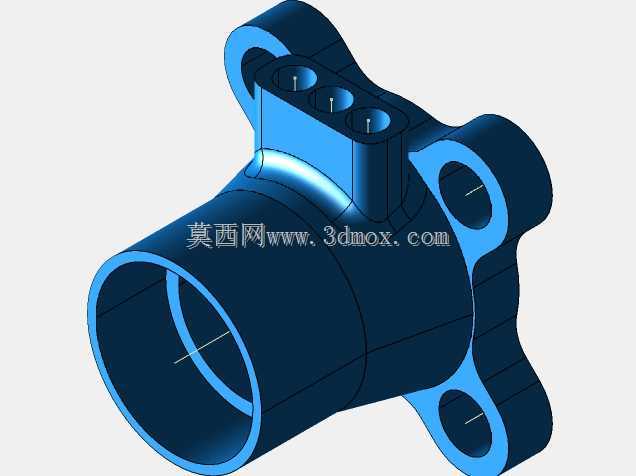

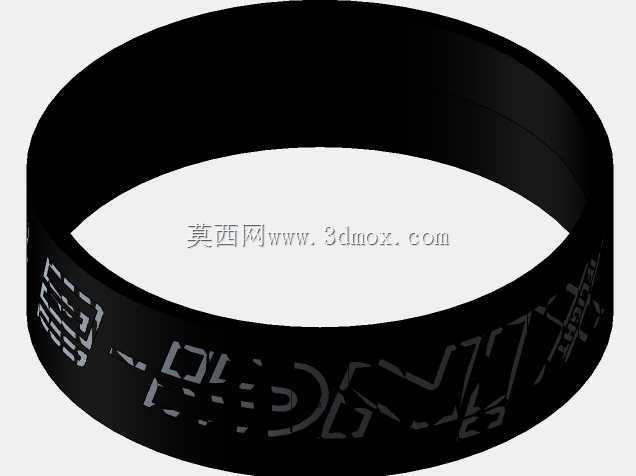

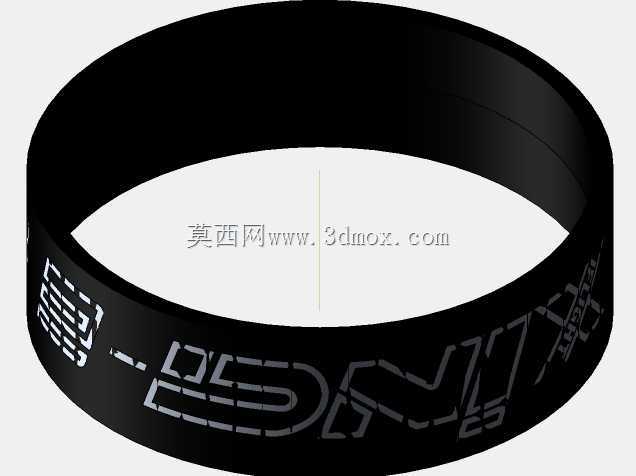

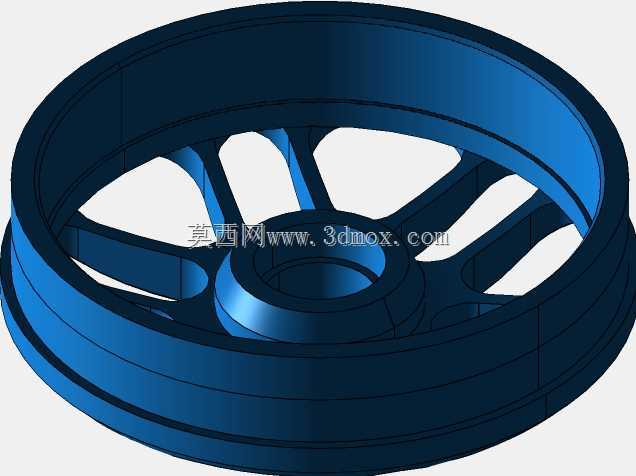

　　基座部分采用四孔安装位设计，安装孔的孔距遵循穿越机行业通用的23系列电机安装标准，可直接适配常规5寸机机臂的安装孔位，基座底部的出线槽做了圆角过渡处理，避免装机时尖锐边角刮破漆包线绝缘层，定子与转子之间的气隙控制在极小范围内，既保证磁路耦合效率，又避免高速旋转时转子与定子发生擦碰。转子外壳的散热开孔采用放射状布局，在电机高速旋转时可引导气流直接穿过定子绕组区域，带走大电流工作时产生的热量，避免长时间满油门工作时绕组过热退磁，外壳表面的标识区域做了凹陷处理，既可以标注电机参数，也能在炸机时减少表面标识被刮花的概率。

　　从实际应用场景来看，2450kv的转速参数适配4S锂电池供电场景，搭配5寸三叶桨时可提供单电机超过1kg的拉力，四电机组合下整机推重比可超过8:1，完全满足竞速穿越机的极速冲刺、急转急停的动力需求，也能适配花飞动作中瞬间大拉力输出的要求。设计过程中对转子做了高精度动平衡校准，在每分钟数万转的工作转速下可将振动控制在极低水平，避免振动传递到飞控、摄像头部件导致画面果冻、飞控陀螺仪噪声过大的问题，输出轴采用高强度钢材加工，可承受炸机时的侧向冲击力，减少弯轴、断轴的故障概率，绕组采用耐高温漆包线绕制，可短时间承受大电流过载，适配飞行过程中瞬间满油门的电流冲击。
