曼巴F405-mk2飞控板结构设计

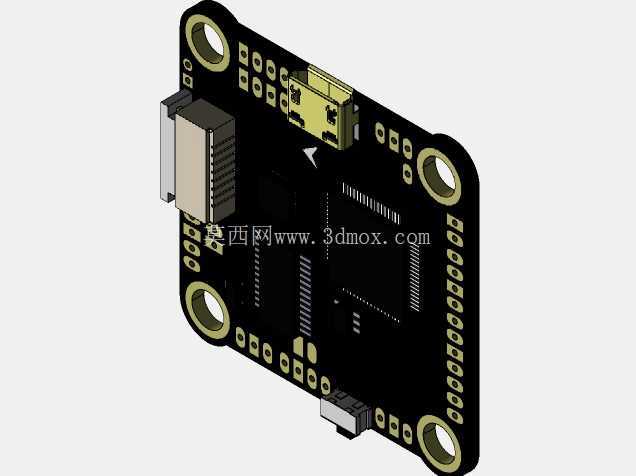

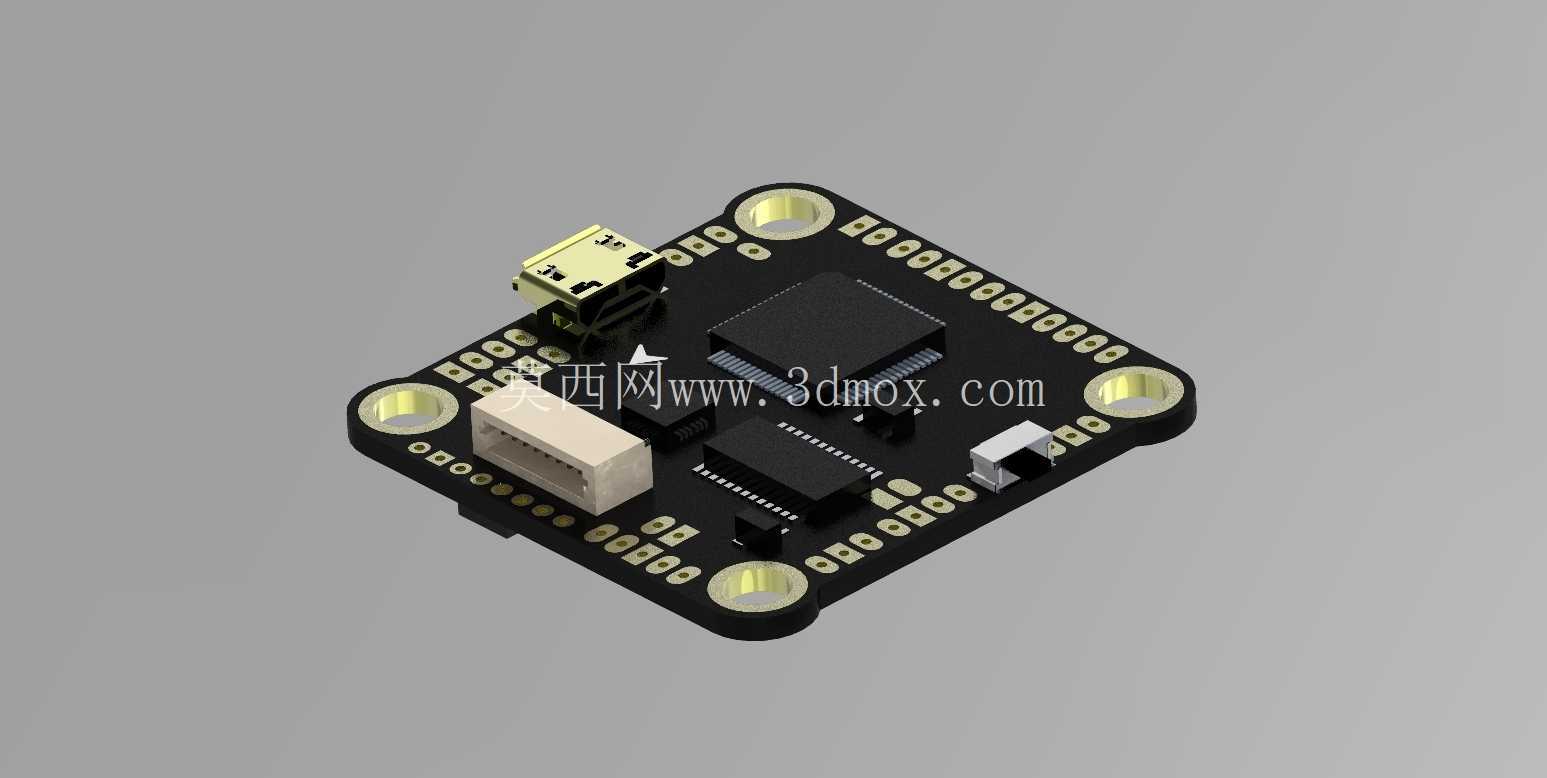

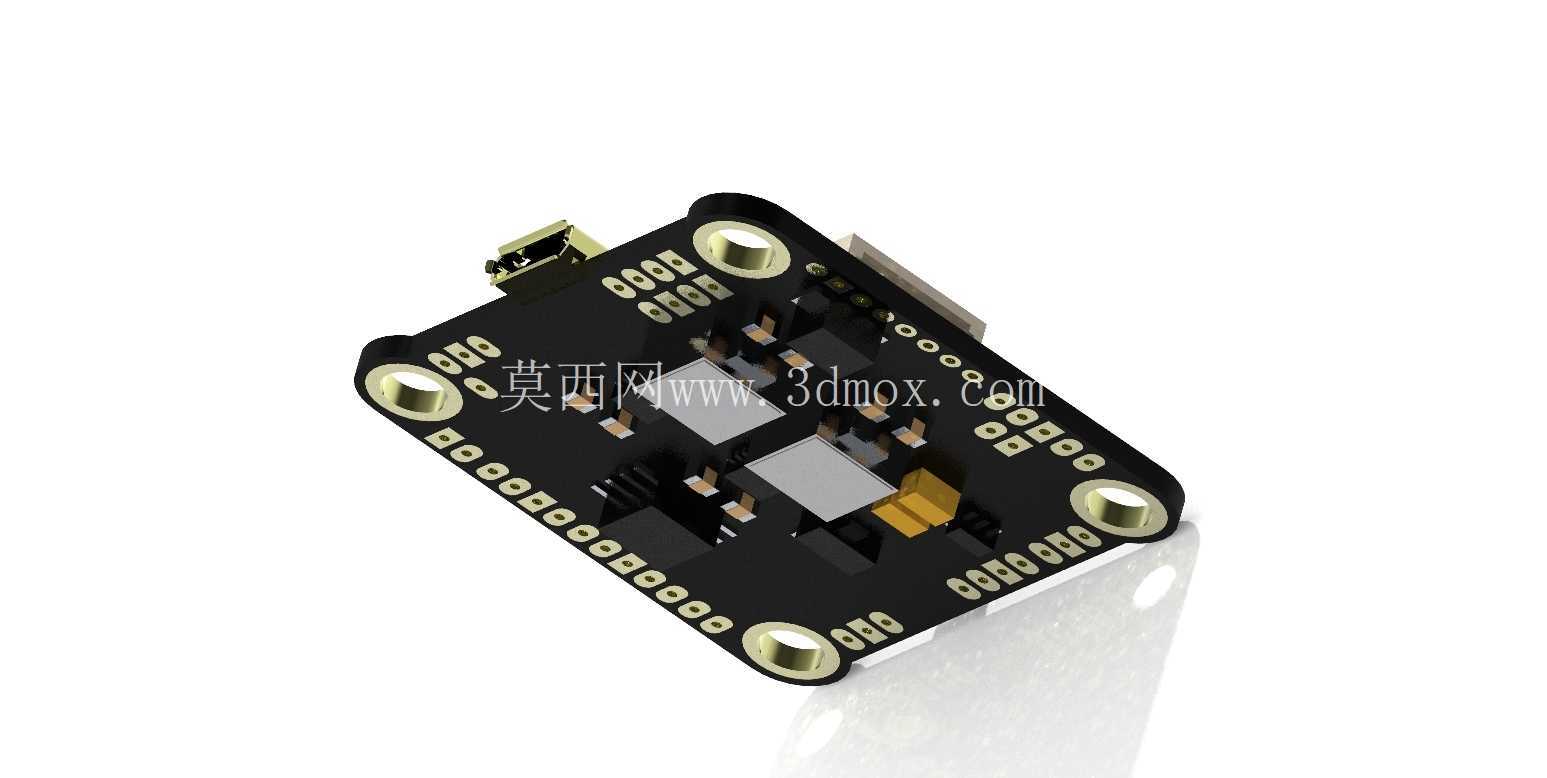

　　这款飞控板是FPV穿越机飞行控制系统的核心硬件载体，主要应用于小型多旋翼无人机的姿态解算、动力输出调控与飞行逻辑执行场景，是穿越机完成特技动作、稳定悬停、航线飞行的核心控制单元。从结构设计来看，整体采用方形PCB板基布局，四个角位设置了标准的金属化安装孔，孔位间距匹配主流穿越机飞塔安装规格，安装孔周边做了露铜沉金处理，既可以通过铜柱与电调、图传等叠层组件实现可靠的机械固定，也能兼顾接地屏蔽需求，降低高频信号干扰。

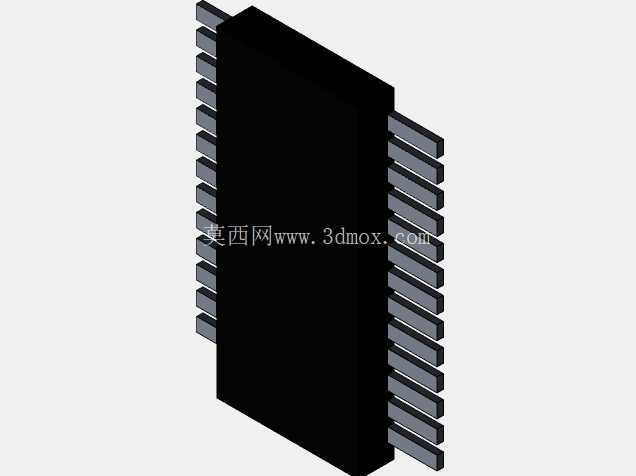

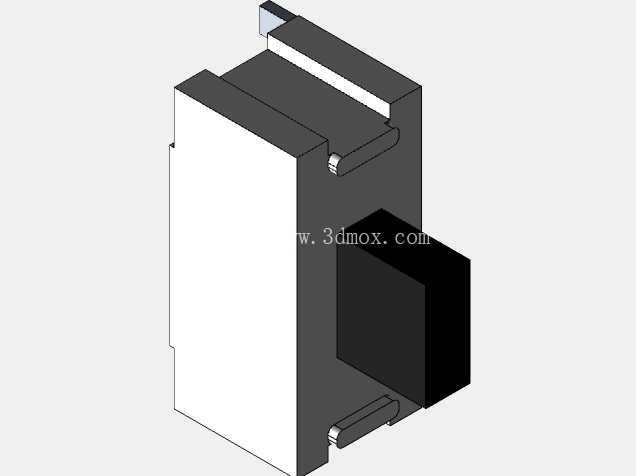

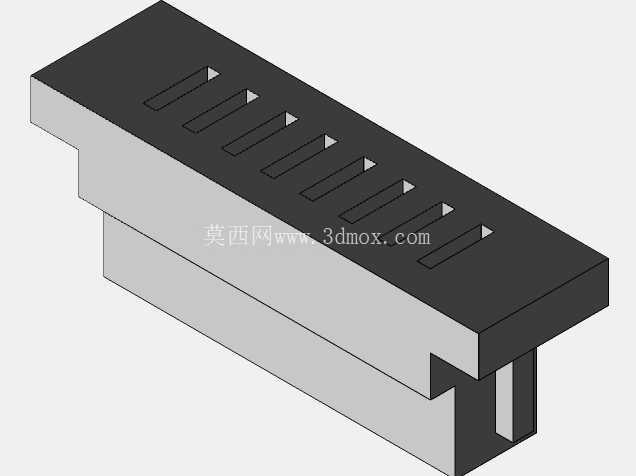

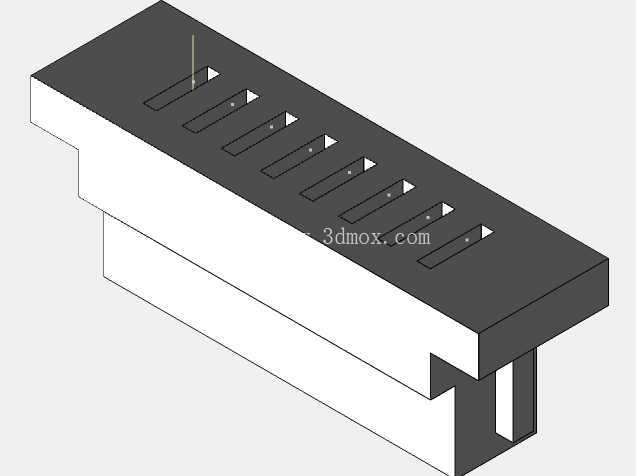

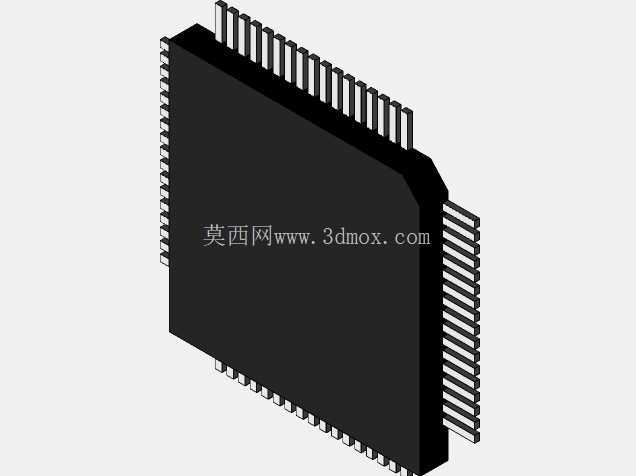

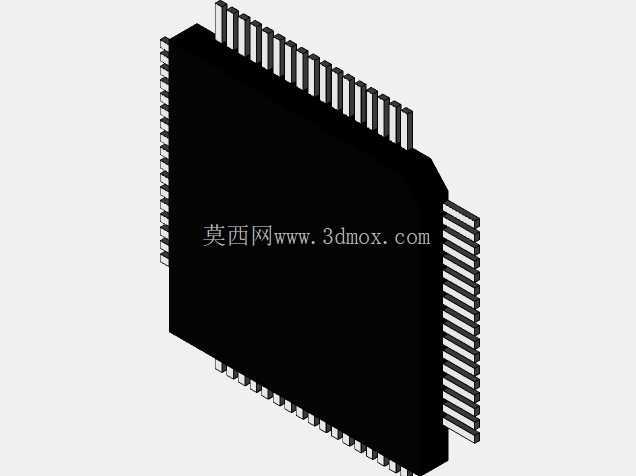

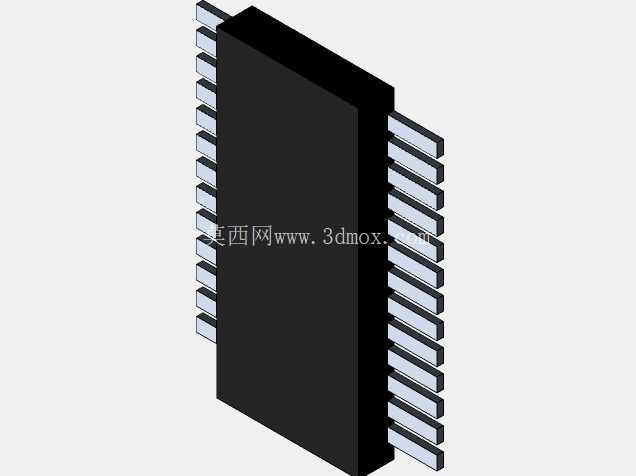

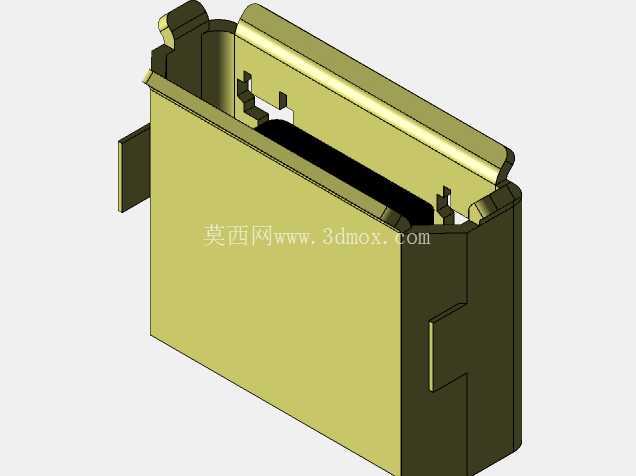

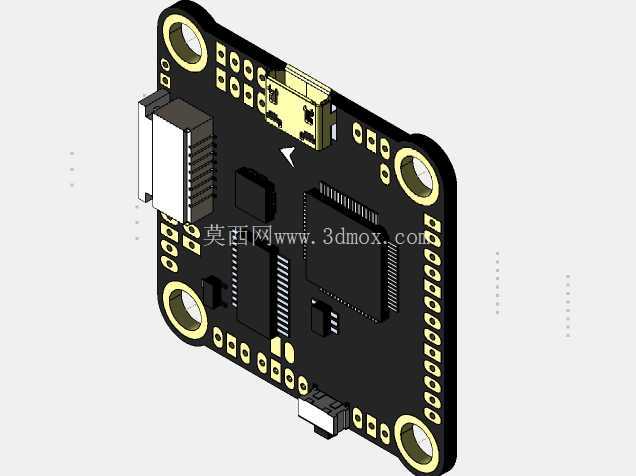

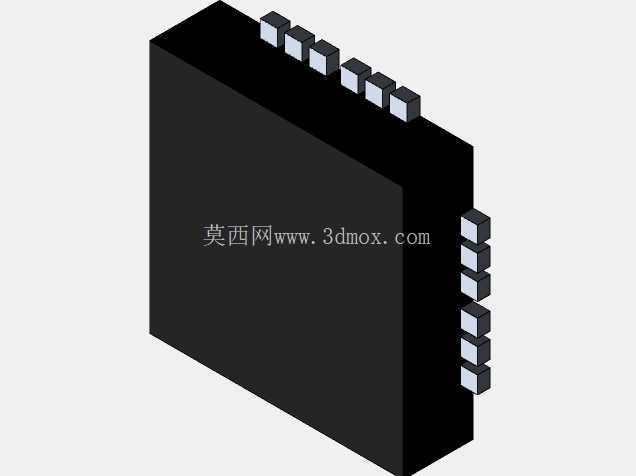

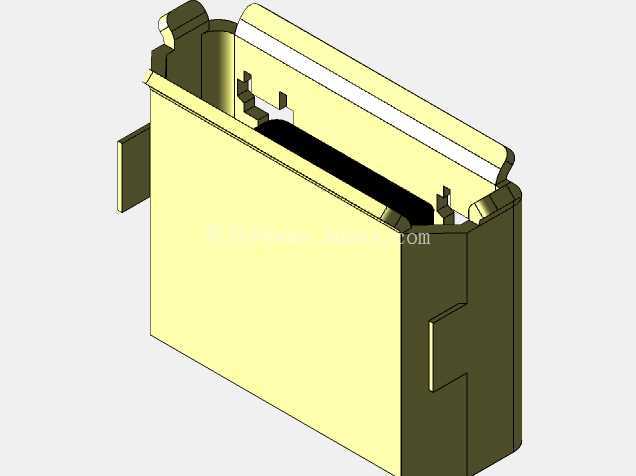

　　板载元件布局遵循飞控硬件的信号链路逻辑排布：Micro USB接口设置在板边侧位，方便固件烧录与参数调试时插拔数据线，不会与叠层安装的其他组件产生空间干涉；板对板连接器采用卧式贴片布局，对应电调信号连接端，排线插接后不会超出板体轮廓边界，避免装机时与机架侧板产生磕碰；主MCU芯片布置在板体中心区域，周边配套的晶振、滤波电容、IMU传感器均做了就近排布，缩短高频信号走线长度，减少信号传输过程中的衰减与干扰，IMU传感器位置尽量靠近板体质心，提升姿态检测的精度，降低机体振动带来的检测误差。

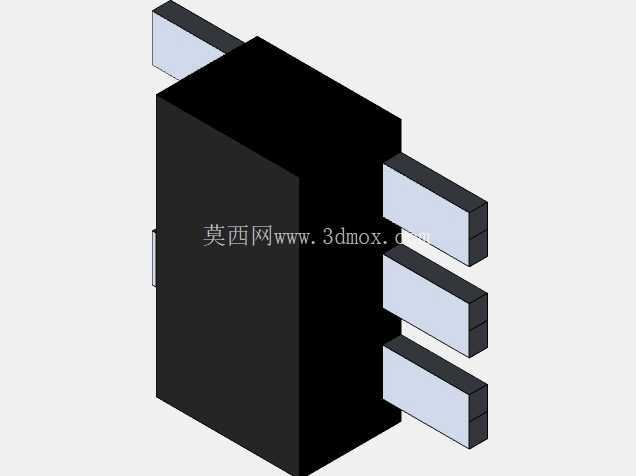

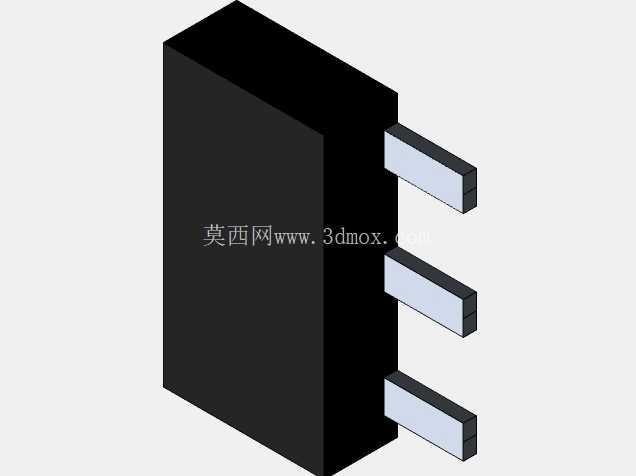

　　板体边缘均匀排布焊盘引脚，涵盖电机信号输出、接收机连接、LED灯带供电、蜂鸣器驱动等常用功能接口，焊盘做了加大处理，方便手工焊接操作，引脚定义排布符合行业通用接线习惯，降低装机接线的出错概率。电源管理相关元件集中布置在板体一侧，与信号处理区域做了物理分隔，减少电源回路的纹波对敏感传感器信号的影响，板载稳压电路可以适配宽范围的输入电压，满足不同规格穿越机的供电需求。从安装边界来看，板体整体厚度控制在贴片元件最高高度范围内，叠层安装时与上下层组件的预留间隙满足绝缘安全要求，不会出现元件挤压短路的问题；所有外接接口的插拔方向均朝向板体外侧或者上方，装机后无需拆解飞塔即可完成接线调试操作。

　　设计过程中充分考虑了FPV飞行场景下的振动工况，板载IMU区域做了局部刚度强化处理，配合飞控安装时的减震胶球，可以有效过滤电机转动带来的高频振动，避免飞行过程中出现姿态检测漂移的问题。焊盘表面做了沉金处理，提升焊接可靠性与抗氧化能力，适应户外飞行的复杂温湿度环境。元件选型均采用工业级贴片器件，满足飞行过程中大机动动作带来的冲击、振动工况要求，板体走线遵循大电流回路加宽、信号走线等长、强弱电分离的布线原则，既保证动力信号输出的载流能力，也保障传感器信号传输的稳定性。这款飞控的结构设计完全适配主流5寸、3寸FPV穿越机的安装空间，既可以用于竞速类穿越机的快速响应控制需求，也能满足花飞类穿越机的大机动动作控制要求，接口兼容性覆盖市面上主流的接收机、电调、图传设备，装机适配性强，结构布局合理，在有限的板体空间内集成了飞行控制所需的全部核心功能，同时兼顾了装机调试的操作便利性与飞行工况下的可靠性。
