FPV穿越机用迪亚通F40电调结构设计

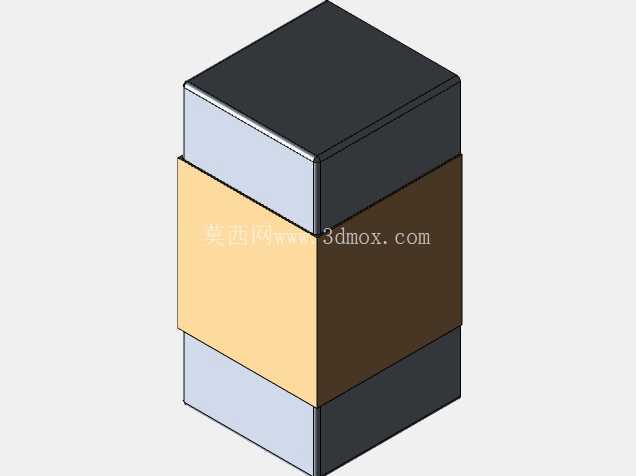

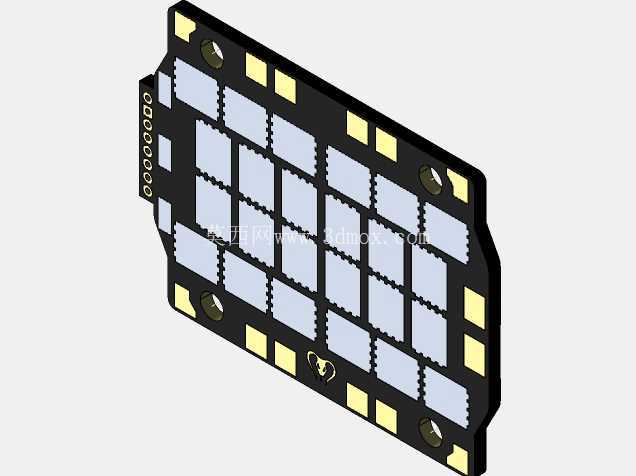

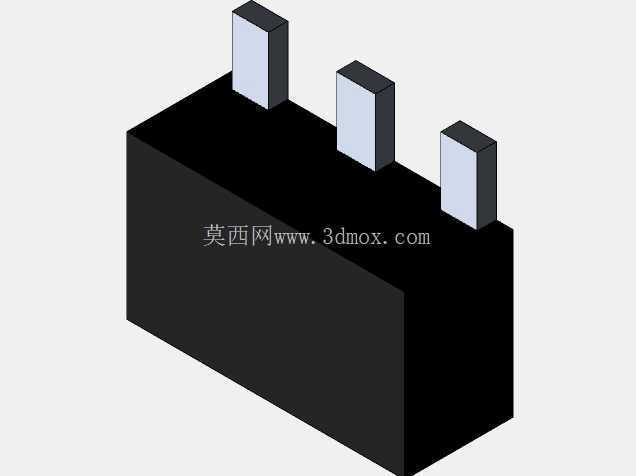

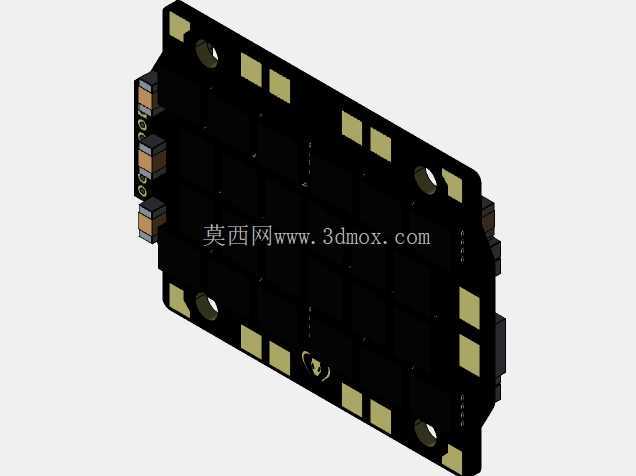

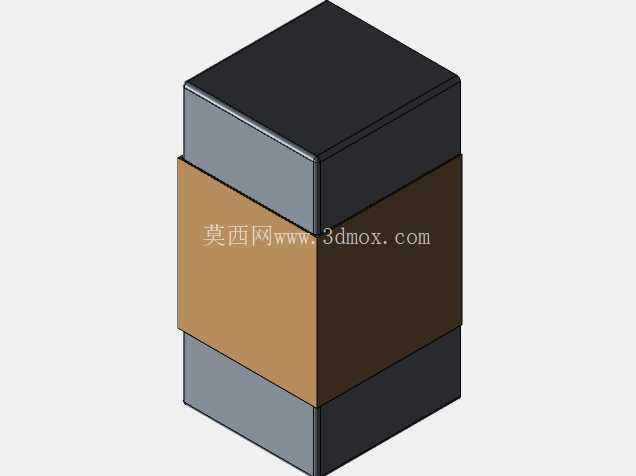

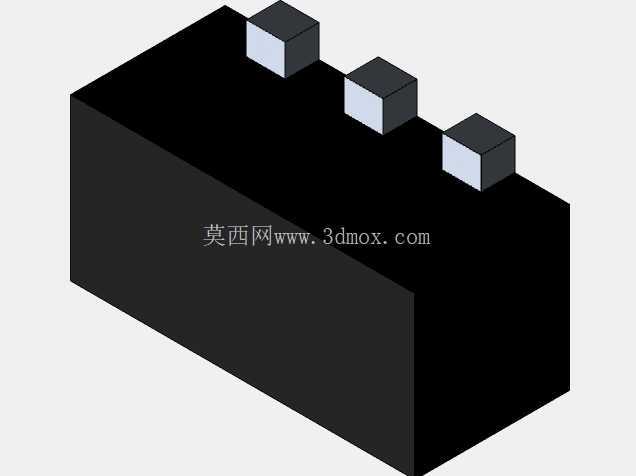

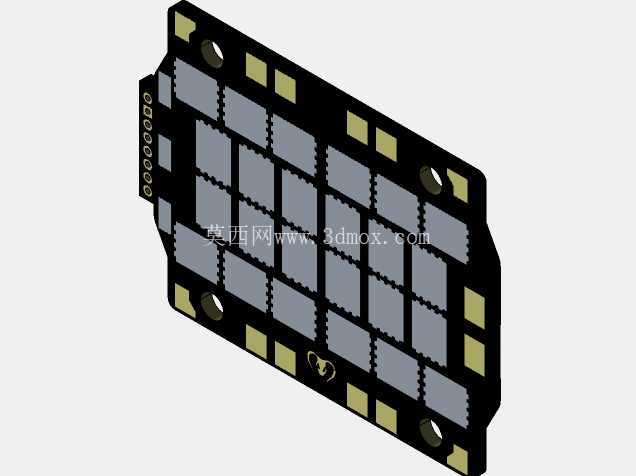

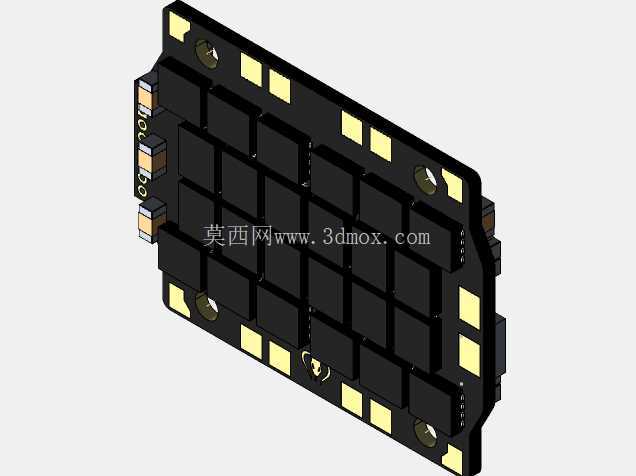

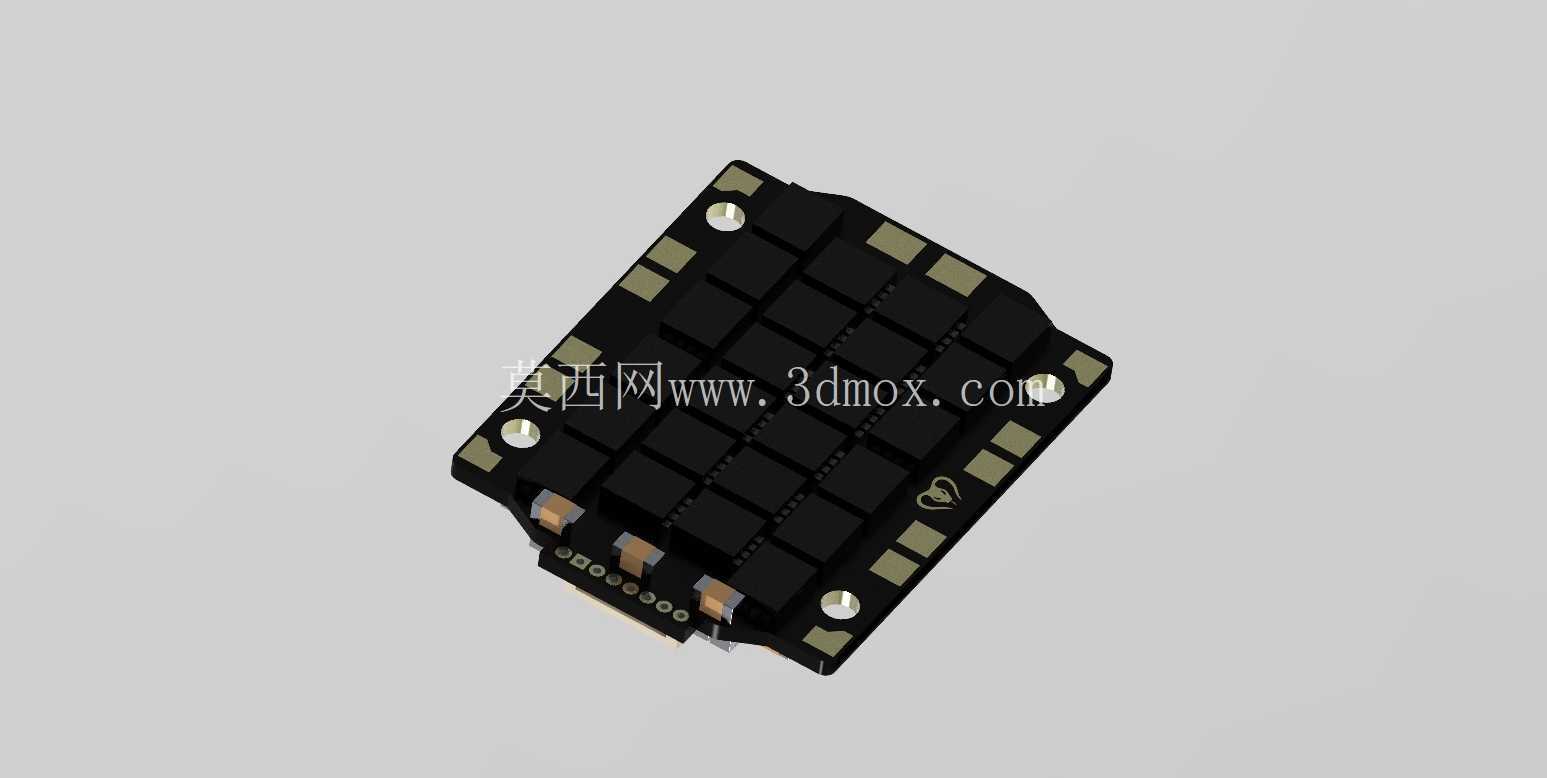

　　这款电调是专为FPV穿越机动力系统设计的核心电子调速部件，主要承担飞控信号转换、无刷电机驱动输出的核心功能，适配多旋翼穿越机的动力输出需求，可在高速飞行、特技动作执行过程中实现电机转速的精准快速响应，匹配穿越机大机动飞行时的动力动态调整要求。从结构设计来看，整体采用矩形PCB基板布局，板载功率MOS管、驱动芯片、信号接口等核心元件，所有贴片元件均采用对称式排布，平衡板载重量分布的同时，优化了大电流输出时的散热路径，功率元件区域预留了足够的铜箔散热面积，可在持续大油门输出时降低元件温升，避免高温导致的输出功率衰减。

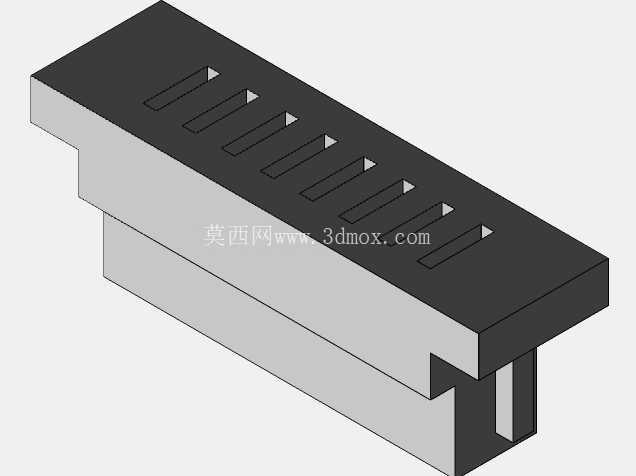

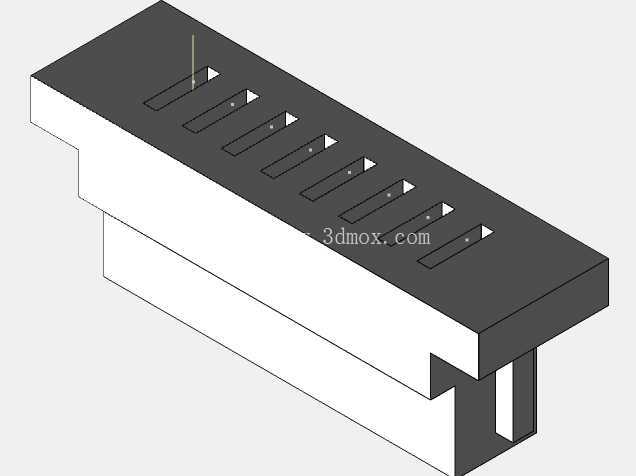

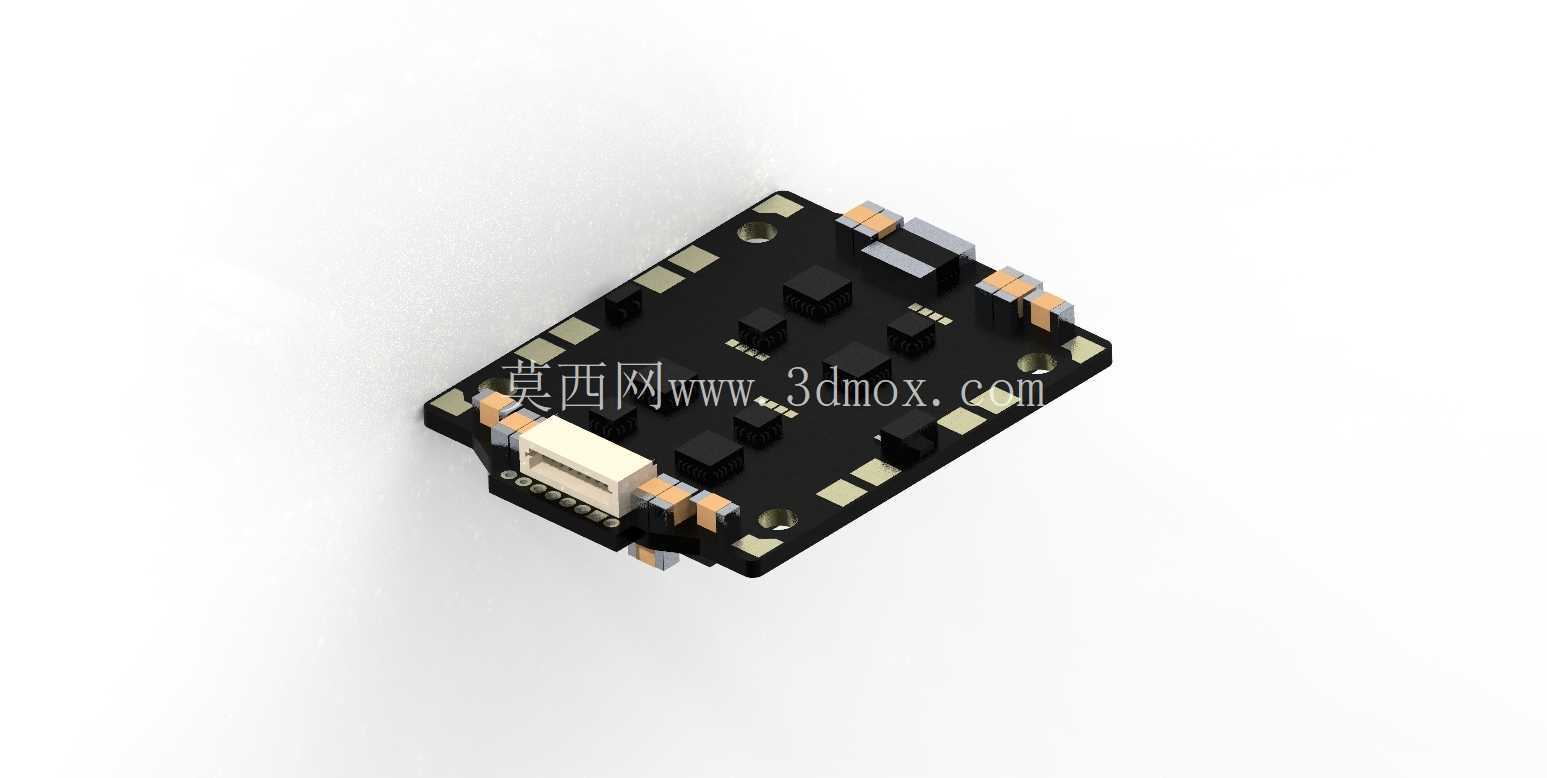

　　安装边界方面，板体四角预留了标准安装孔位，孔位间距匹配主流FPV飞控塔的堆叠安装标准，可直接与同规格飞控、图传板进行层叠组装，无需额外定制转接支架，板体边缘的焊盘位置做了内缩处理，避免层叠安装时与相邻板件的元件发生干涉。信号输入接口采用卧式贴片插座布局，位于板体侧边，接线后不会额外增加堆叠高度，适配紧凑化的装机需求，三相电机输出焊盘分布在板体对侧，焊盘尺寸做了加大处理，可耐受大电流焊接与持续功率输出，同时焊盘间距做了优化，避免焊接时出现连锡短路的问题。

　　从实际应用场景出发，这款电调可适配40A级别持续电流输出需求，支持多旋翼穿越机的3-6S锂电供电场景，匹配常见的2207、2306级别穿越机无刷电机，可满足花飞、竞速等不同飞行场景的动力输出要求。设计过程中充分考虑了航模使用中的抗震动需求，所有板载元件均采用工业级贴片工艺焊接，大尺寸元件额外做了点胶加固处理，可耐受穿越机飞行过程中的高频震动，避免震动导致的元件虚焊、接触不良问题。板体整体厚度控制在较低水平，层叠安装后不会过多占用机架内部空间，给接收机、图传天线等其他配件预留足够的安装位置，板边做了圆角处理，避免装机过程中板边锐角划伤线材或者其他配件。

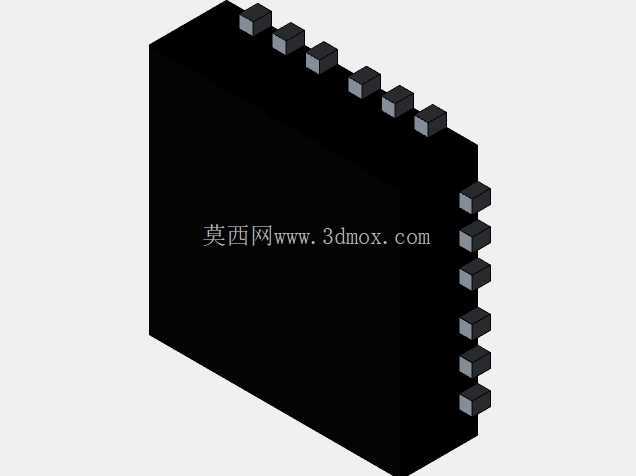

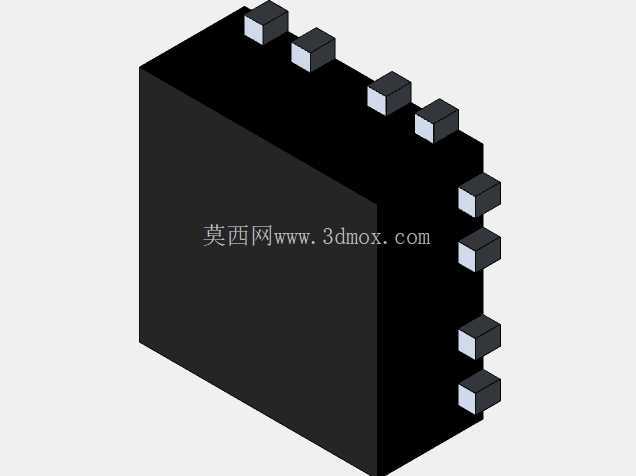

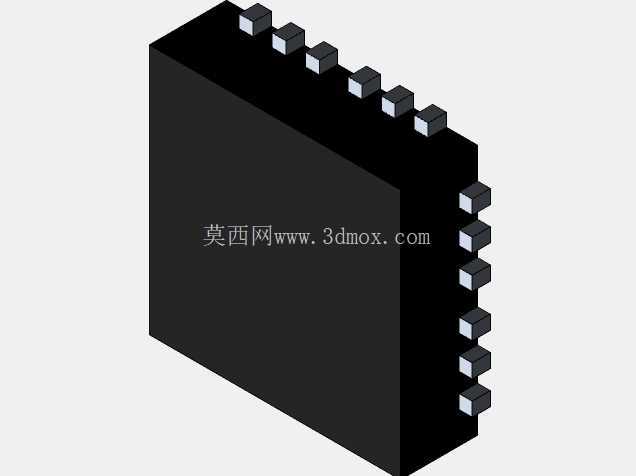

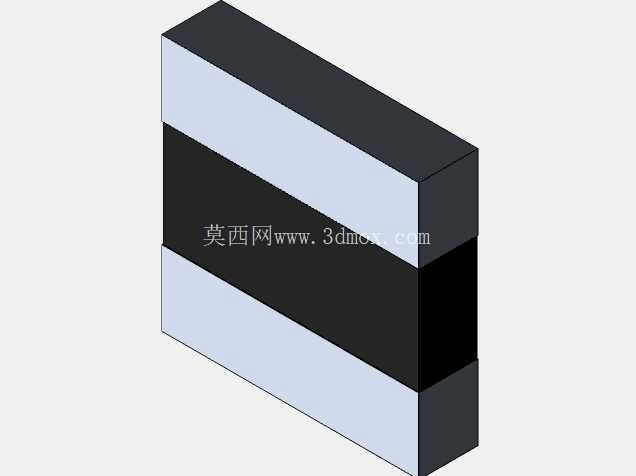

　　电路布局上，功率回路与信号回路做了分区设计，减少大电流通断时对信号采集回路的电磁干扰，保障飞控信号传输的稳定性，避免飞行过程中出现信号干扰导致的动力输出异常。从结构建模的角度来看，这款模型完整还原了板载所有元件的外形尺寸与安装位置，可直接用于穿越机整机的虚拟装配验证，检查电调与机架、飞控、图传板等配件的装配干涉情况，提前确认装机空间是否充足，也可用于装机前的布线规划，确认电源线、电机线、信号线的走线路径，避免实际装机时出现线材长度不足、走线干涉的问题。模型中对安装孔位、接口位置、元件突出高度都做了1:1还原，可直接用于结构设计阶段的尺寸校核，无需额外测量实物尺寸，能够大幅缩短整机设计阶段的验证周期，给航模结构设计、装机选型提供准确的尺寸参考。
