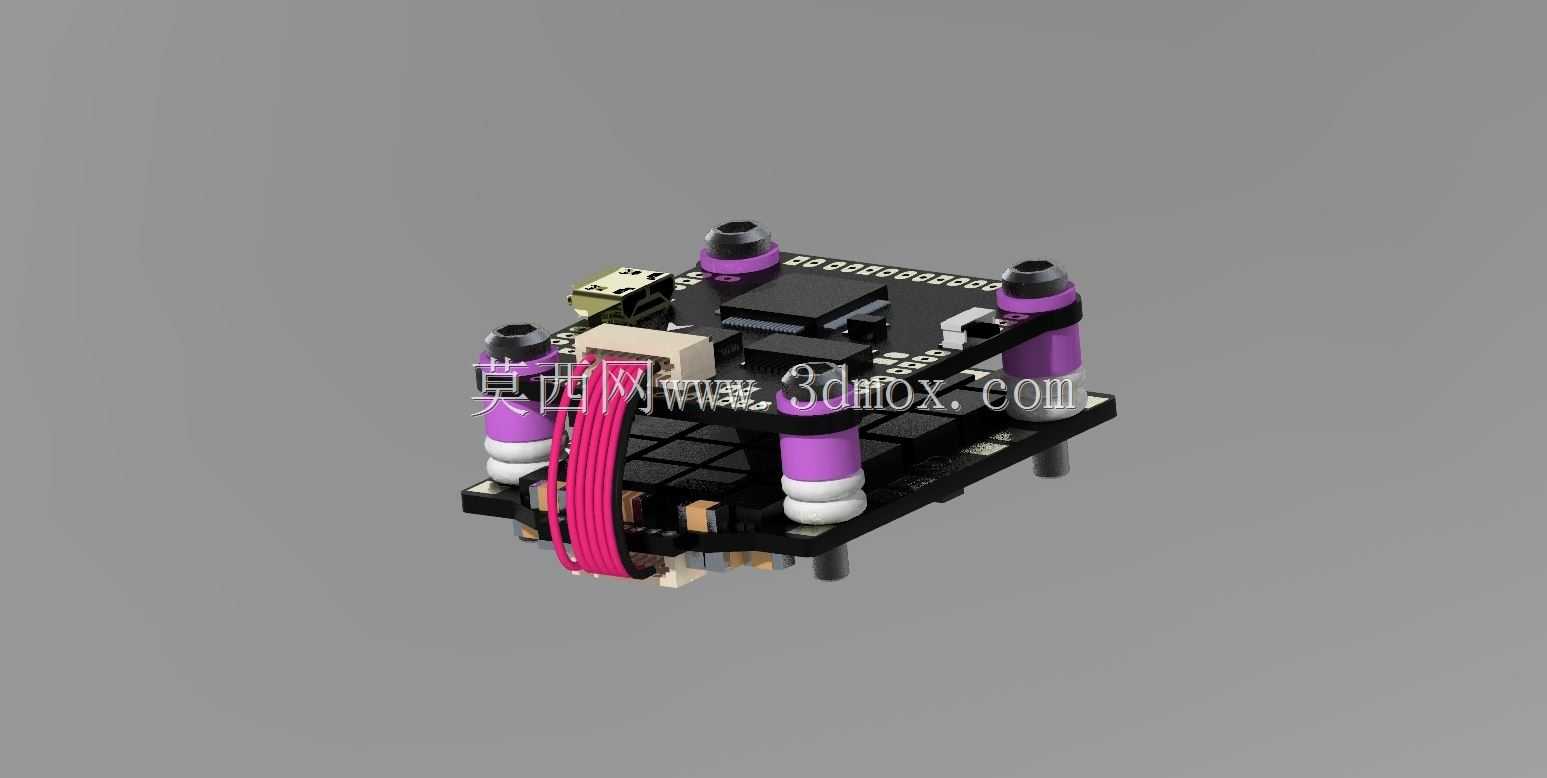

穿越机Mamba F405-mk2四合一飞控电调集成板

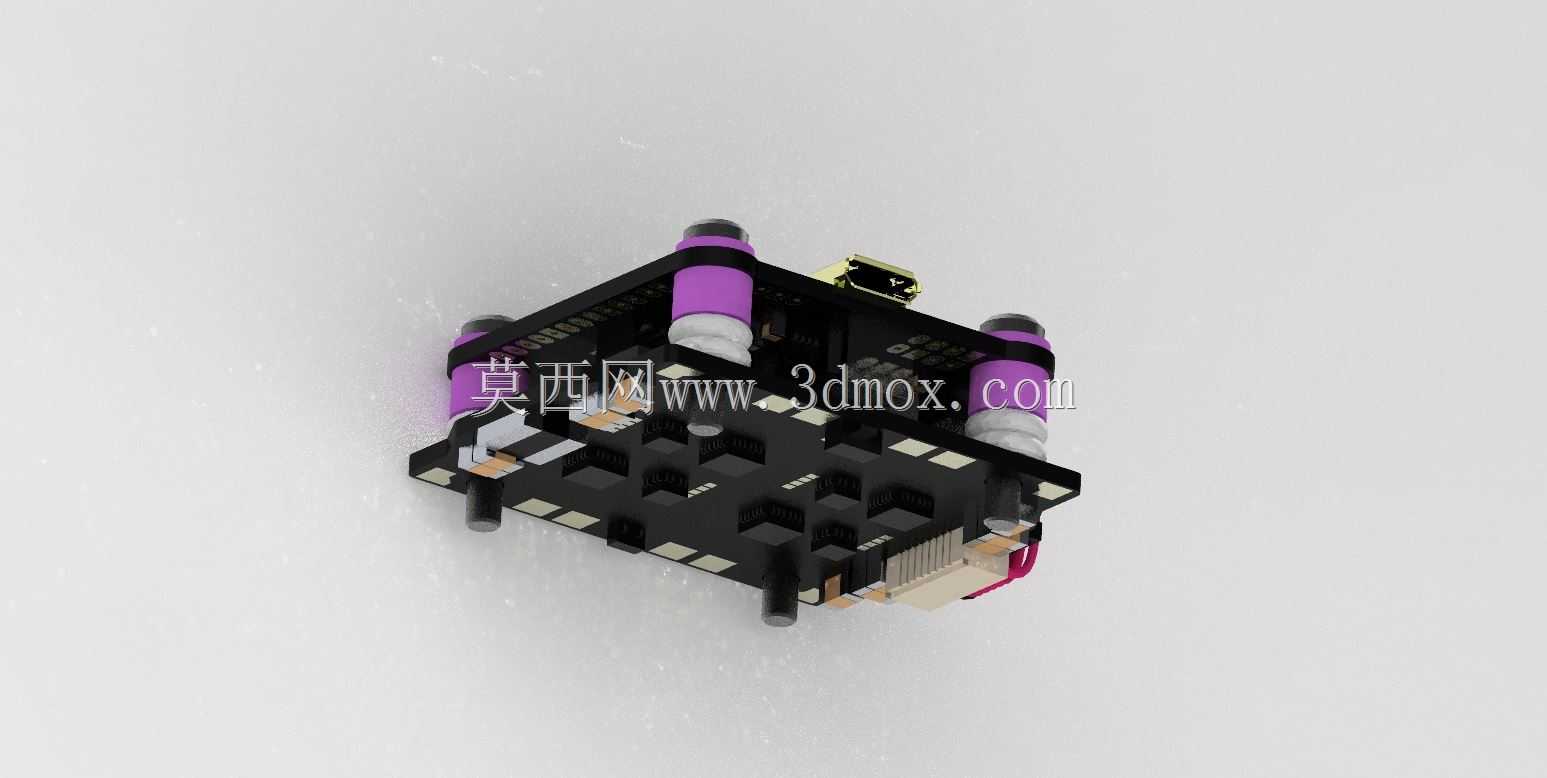

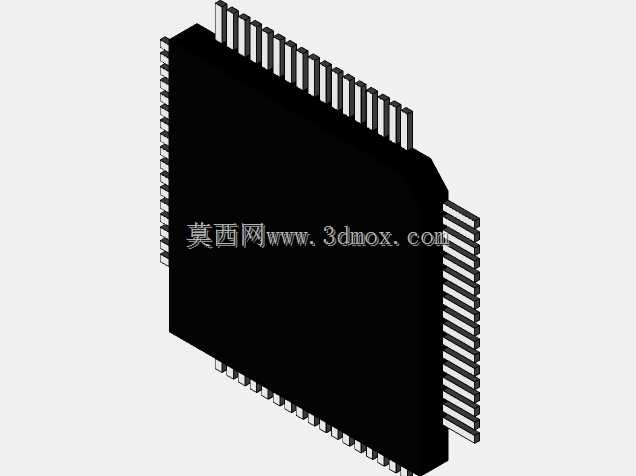

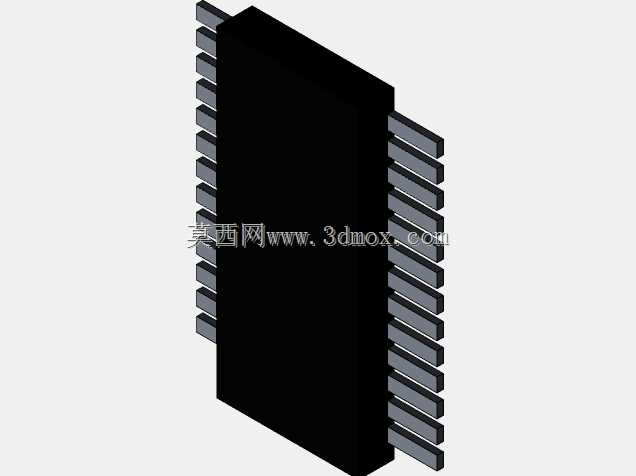

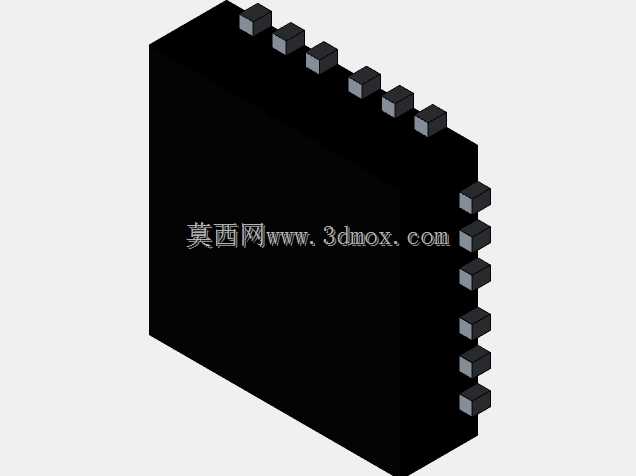

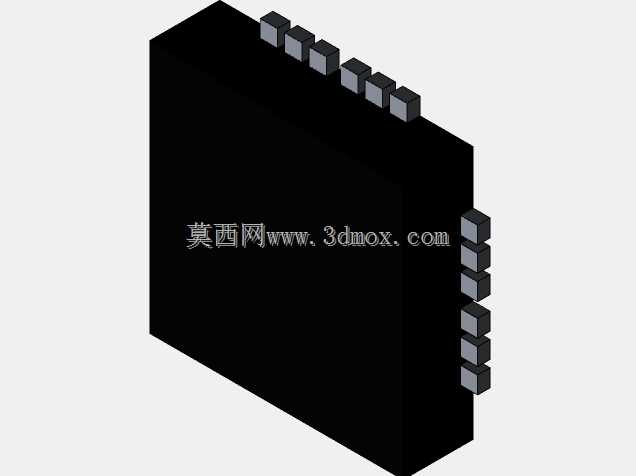

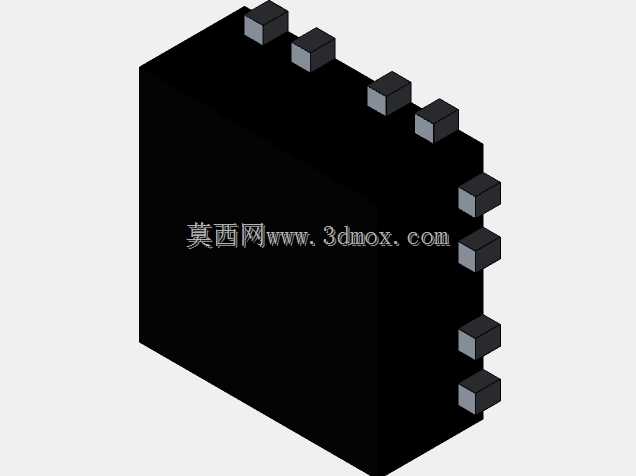

　　这款集成板是FPV穿越机动力与飞控系统的核心集成部件，主要应用于五寸花飞、竞速穿越机的动力控制链路，也可适配三寸、四寸涵道机的紧凑装机需求，承担飞行姿态解算、电机驱动输出、接收机信号中转、OSD信息叠加等核心功能，是穿越机整机里连接操控输入与动力输出的核心枢纽。从实际装机场景来看，这类四合一集成板替代了传统分开安装的飞控板与四个独立电调，大幅压缩了飞塔的纵向安装高度，给机架内部的接收机、图传、电容等配件留出更多布线与安装空间，尤其适合窄机臂、小堆叠空间的轻量化竞速机架使用。设计上采用层叠式布局思路，将飞控的MCU主控、陀螺仪、气压计等传感单元布置在板卡上层区域，尽可能远离板卡底部功率器件的热源，

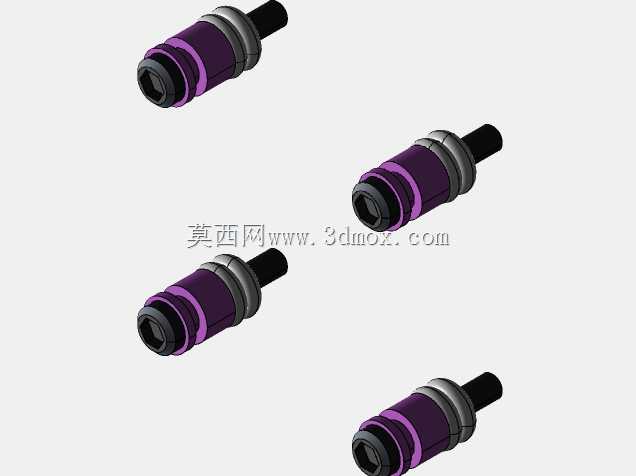

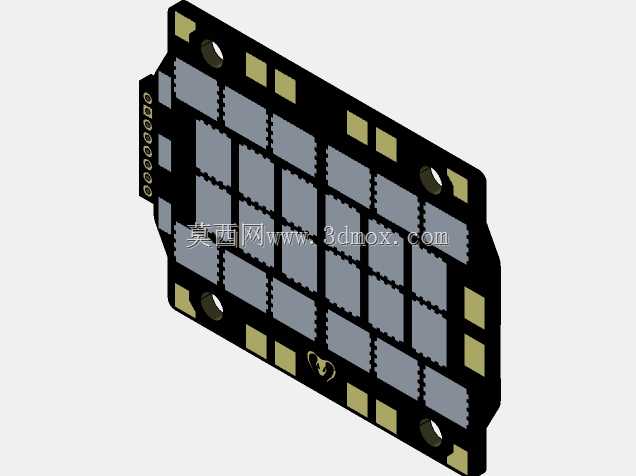

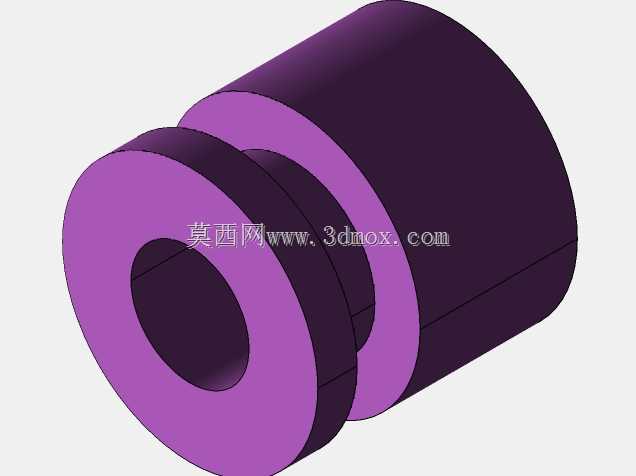

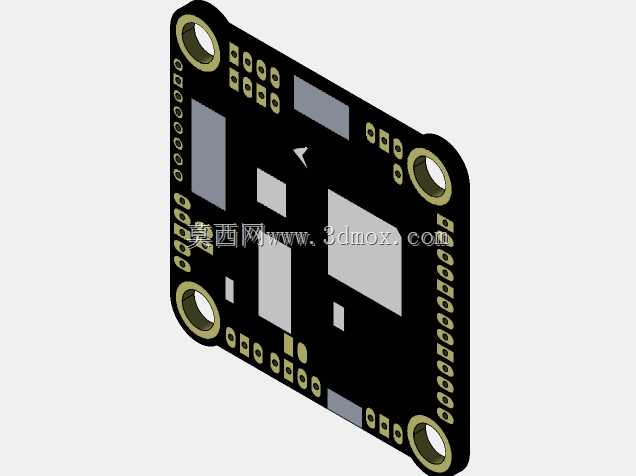

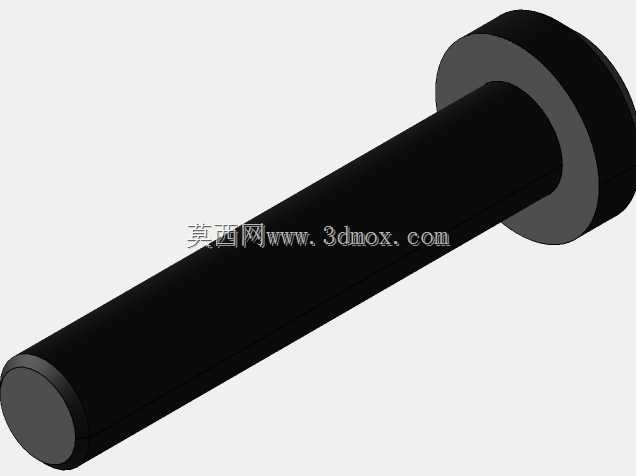

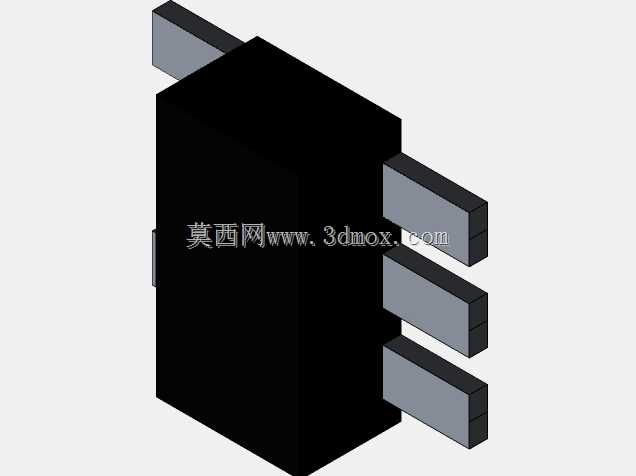

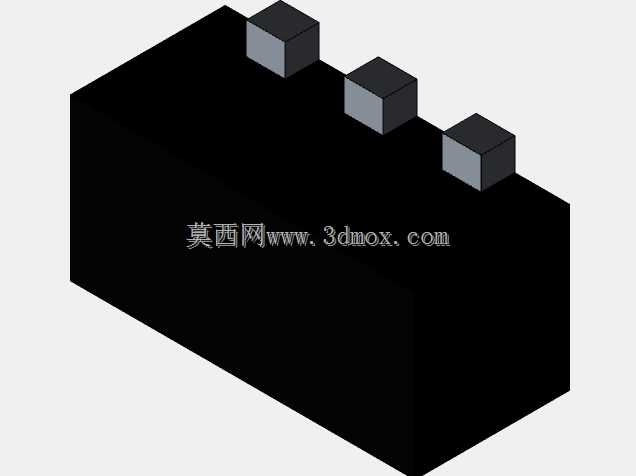

　　减少电调工作时的温升对陀螺仪采样精度造成的干扰，四个电调的功率管均匀分布在板卡四个角位，对应四个机臂的电机出线方向，能直接缩短电机线的布线长度，降低大油门下的线路损耗与电磁干扰。板卡四角预留了标准的M3安装孔位，孔位间距匹配行业通用的30.5*30.5mm飞塔安装规格，可直接兼容绝大多数市售穿越机机架的安装柱，安装时只需在孔位处加装硅胶减震柱，就能过滤机架传递的高频振动，避免陀螺仪出现振动噪声导致飞行姿态解算偏差。板载的焊盘做了加大沉金处理，电机焊盘、电源焊盘、信号焊盘分区清晰，电源输入焊盘可支持6S锂电池的大电流输入，每个电调回路持续输出电流可满足2207、2306级别穿越机电机的满油门输出需求，不会出现大油门下的电调过流保护。

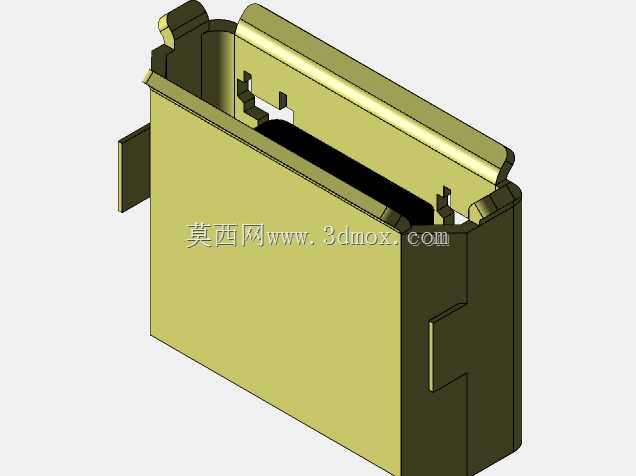

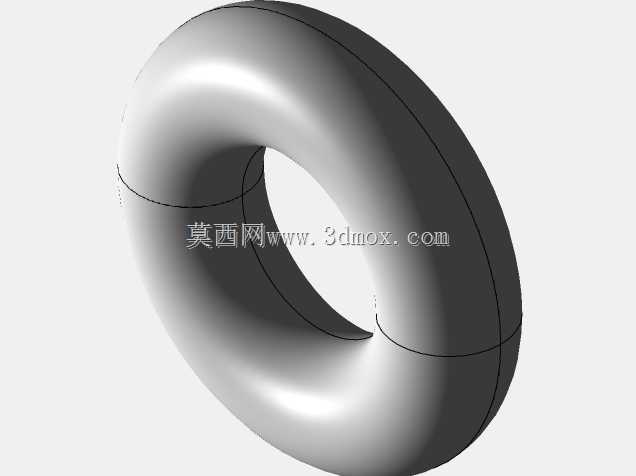

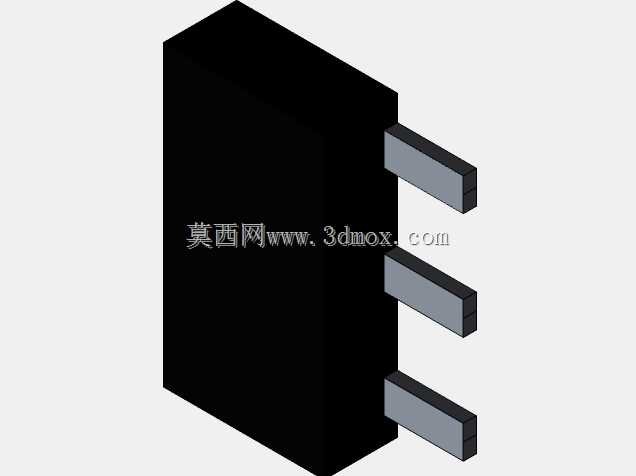

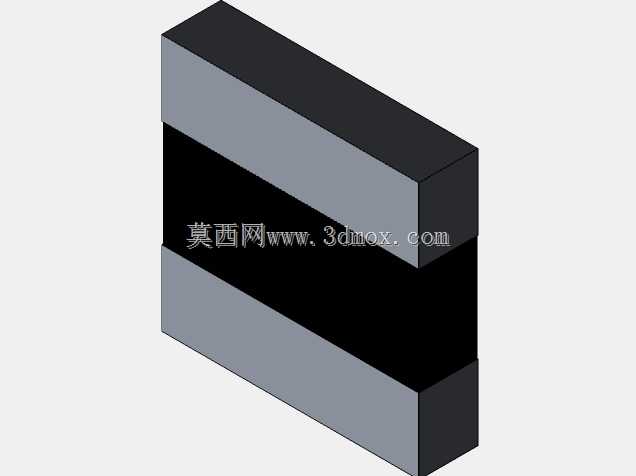

　　板卡侧面预留了摄像头、图传、接收机、蜂鸣器、LED灯带的专用插针接口，接口定义匹配主流外设的接线标准，装机时无需反复核对焊盘定义，直接插接对应的杜邦线即可完成接线，大幅降低装机的接线出错概率。集成的OSD模块可直接将电池电压、飞行电流、RSSI信号强度、飞行计时等信息叠加到图传画面中，飞手在飞行过程中可直接通过眼镜获取整机的工作状态，无需额外加装独立OSD模块。板载的BEC模块可稳定输出5V与10V两路供电，分别给接收机、图传、摄像头等外设供电，无需额外布置独立的降压模块，进一步简化机架内部的布线复杂度。从安装边界来看，板卡整体外形为正方形，边长控制在36mm以内，板卡总厚度包含底部电容与顶部排针不超过12mm，

　　安装时只要保证机架堆叠空间的纵向高度大于15mm，即可顺利完成安装，不会出现与上层图传、下层分电板的干涉问题。布线时需要注意将电源线与信号线分开走，避免大电流线路的电磁干扰影响陀螺仪与接收机的信号稳定性，四个电机的出线可直接顺着机臂方向走线，用扎带固定在机臂线槽内即可，无需多余的线路弯折。实际飞行中，这类集成板的响应延迟控制在毫秒级，电调的驱动程序支持DShot600、DShot1200等主流数字信号协议，可直接配合飞控完成双向DShot通信，实现电机转速回传、故障检测等功能，飞控的陀螺仪采用高采样率型号，可实现8kHz的姿态解算频率，在高速竞速、大机动花飞动作下也能保持姿态控制的稳定性，不会出现姿态漂移、控制延迟等问题。板卡上的功率器件预留了散热焊盘，在连续大油门飞行时，热量可通过焊盘传递到安装柱与机架上，配合飞行时的迎面气流即可完成散热，无需额外加装散热片，进一步减轻整机的起飞重量。
