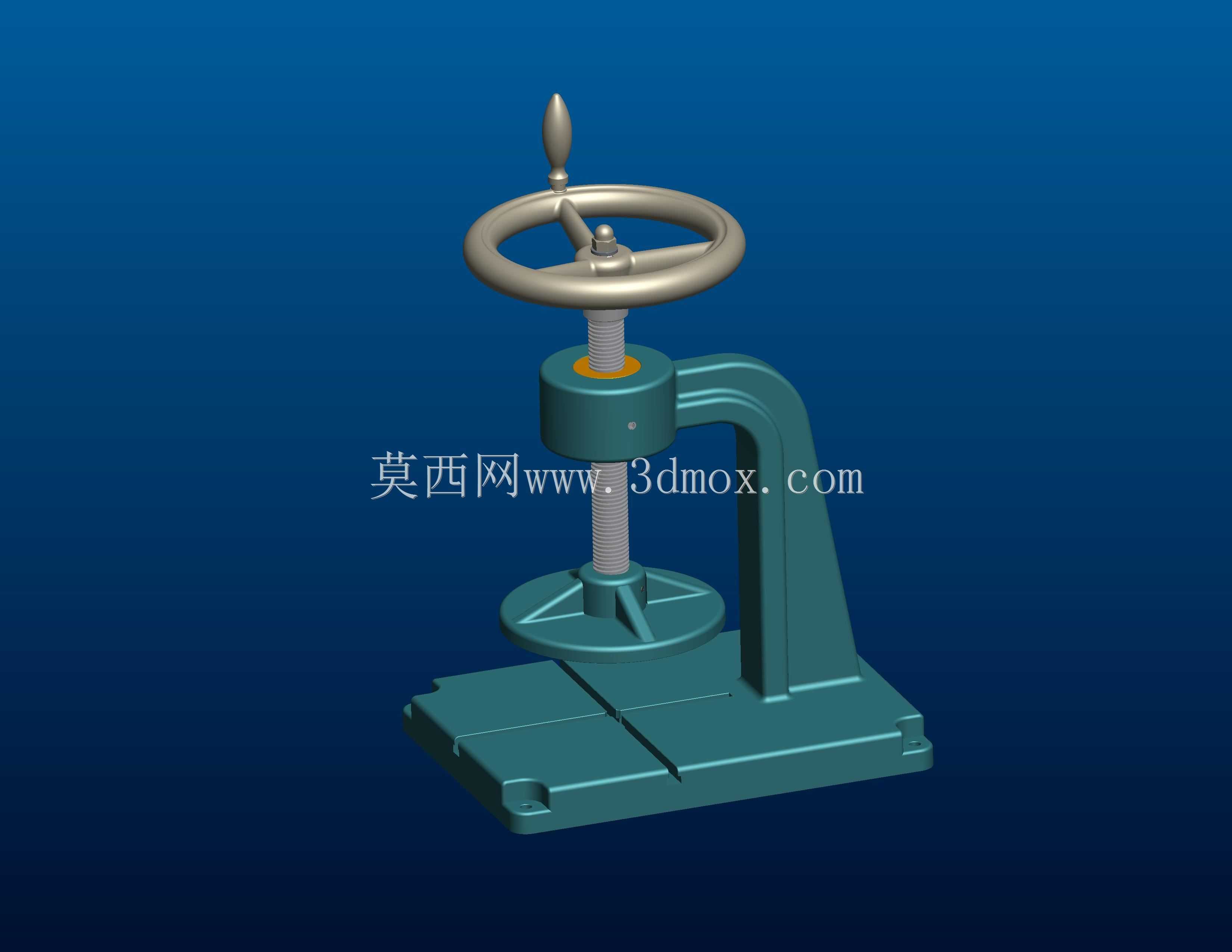

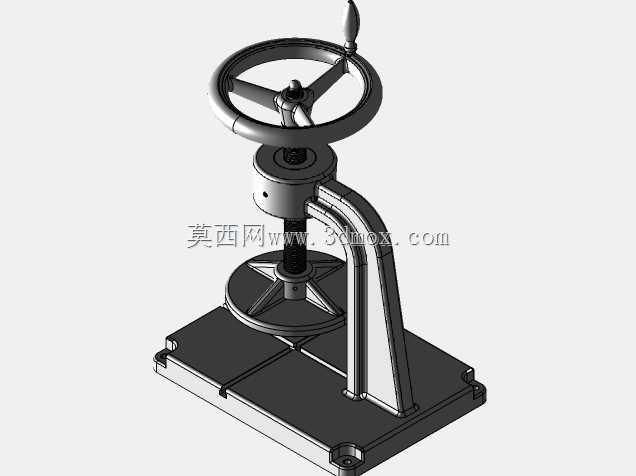

手轮驱动台式手动主轴压力机结构

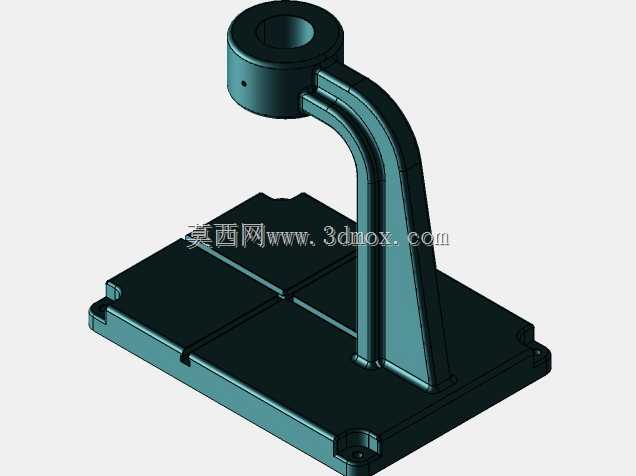

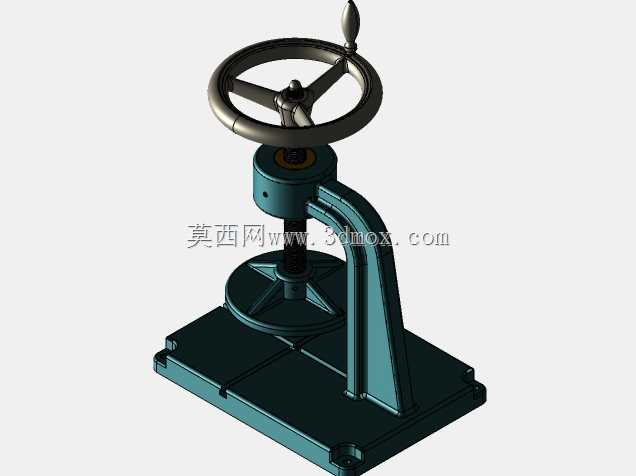

　　这款手动主轴压力机属于小型台式压装作业设备，常见于五金加工、电子装配、小型零部件维修、教学实训等场景，多用于小载荷的压装、校直、压印、铆接工序，比如小型轴承与轴的过盈装配、薄金属片的压痕成型、塑胶件的压合定位、小零件的校直校正，不需要外接动力源，适合零散小批量作业、维修工位以及无气源电源的临时作业场景。设备采用C型开式机身结构，这种结构的优势是操作空间开阔，工件可以从三个方向送入作业位，针对不同尺寸的工件适配性更强，机身底部为带安装槽的铸铁式底座，底座上的T型槽结构用于固定工装夹具或者待加工工件，安装时可以通过底座的预留孔将设备锁紧在工作台面上，避免施压过程中设备偏移，整体安装占地尺寸较小，适合放置在常规钳工台、工作桌面上使用，

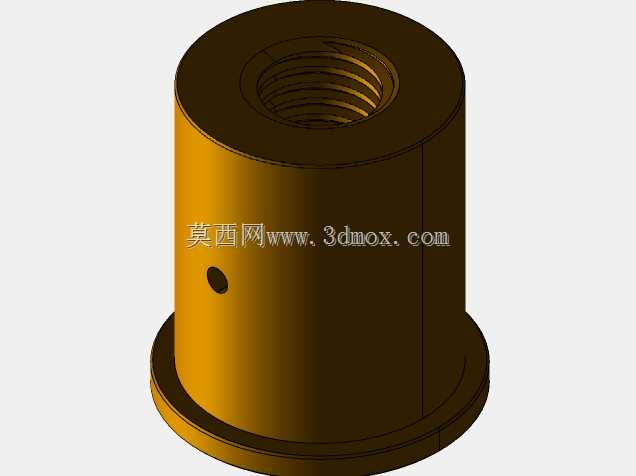

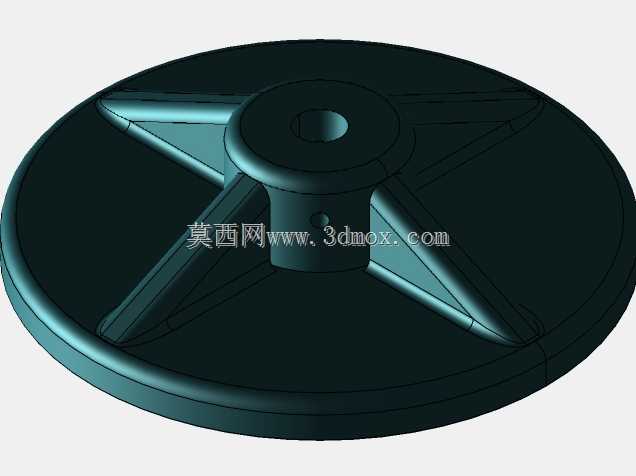

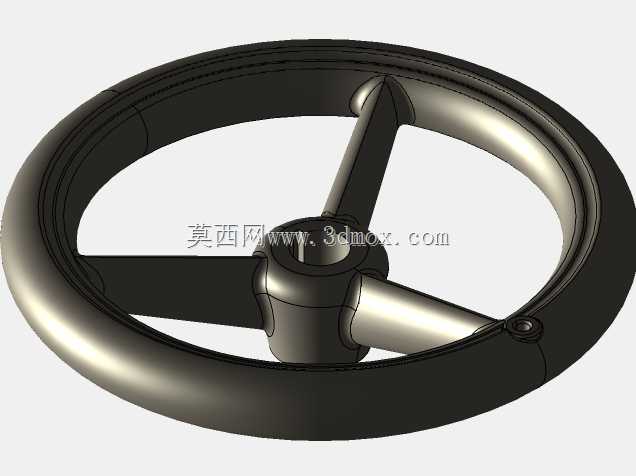

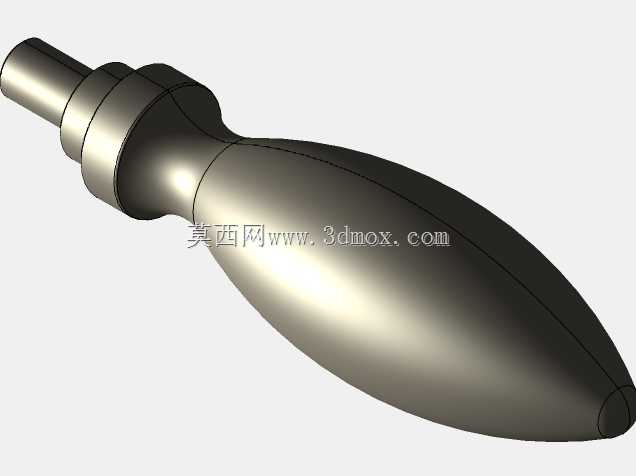

　　不需要额外做大型基础固定。施压核心采用手轮驱动丝杠副的传动结构，顶部手轮带防滑握柄，操作时转动手轮带动梯形丝杠做垂直方向的进给运动，丝杠下端连接压头主轴，主轴与下方的承压工作台保持垂直同轴度，避免施压过程中出现偏载导致工件压装错位或者设备部件磨损。设计时特意将丝杠的导程设置为适中参数，既保证转动手轮时的进给效率，又能通过丝杠副的自锁特性，在施压停止后保持压头位置，不会因为反作用力出现回退，保障作业过程的稳定性。机身的悬臂部分做了加强筋过渡设计，在额定施压范围内可以抵消悬臂受力产生的形变，保证压头的垂直精度，承压工作台面做了平面度处理，保证压装时工件受力均匀。压头部分可以根据不同作业需求更换适配的压头配件，比如平压头、V型压头、

　　成型压头，满足不同工件的压装需求，设备的整体行程设计覆盖了常规小型零件的压装高度范围，操作时可以通过手轮的转动圈数精准控制压头的进给量，相比杠杆式手动压机，这种手轮驱动的结构施压更平稳，可控性更强，适合对压入深度有一定精度要求的小载荷压装作业。在日常使用中，这类手动压力机不需要复杂的维护，只需要定期给丝杠传动部位加注润滑脂，检查机身连接螺栓的紧固状态，确认压头与工作台的同轴度即可，相比气动、电动压力机，它没有动力能耗，故障率极低，适合作为生产线上的辅助压装工位设备，或者维修车间、实训场地的通用压装工具，能够完成多数小型零部件的压装作业需求，不会占用过多的车间空间，操作门槛低，新员工经过简单讲解即可上手操作。
