内燃机储油密封油底壳结构设计

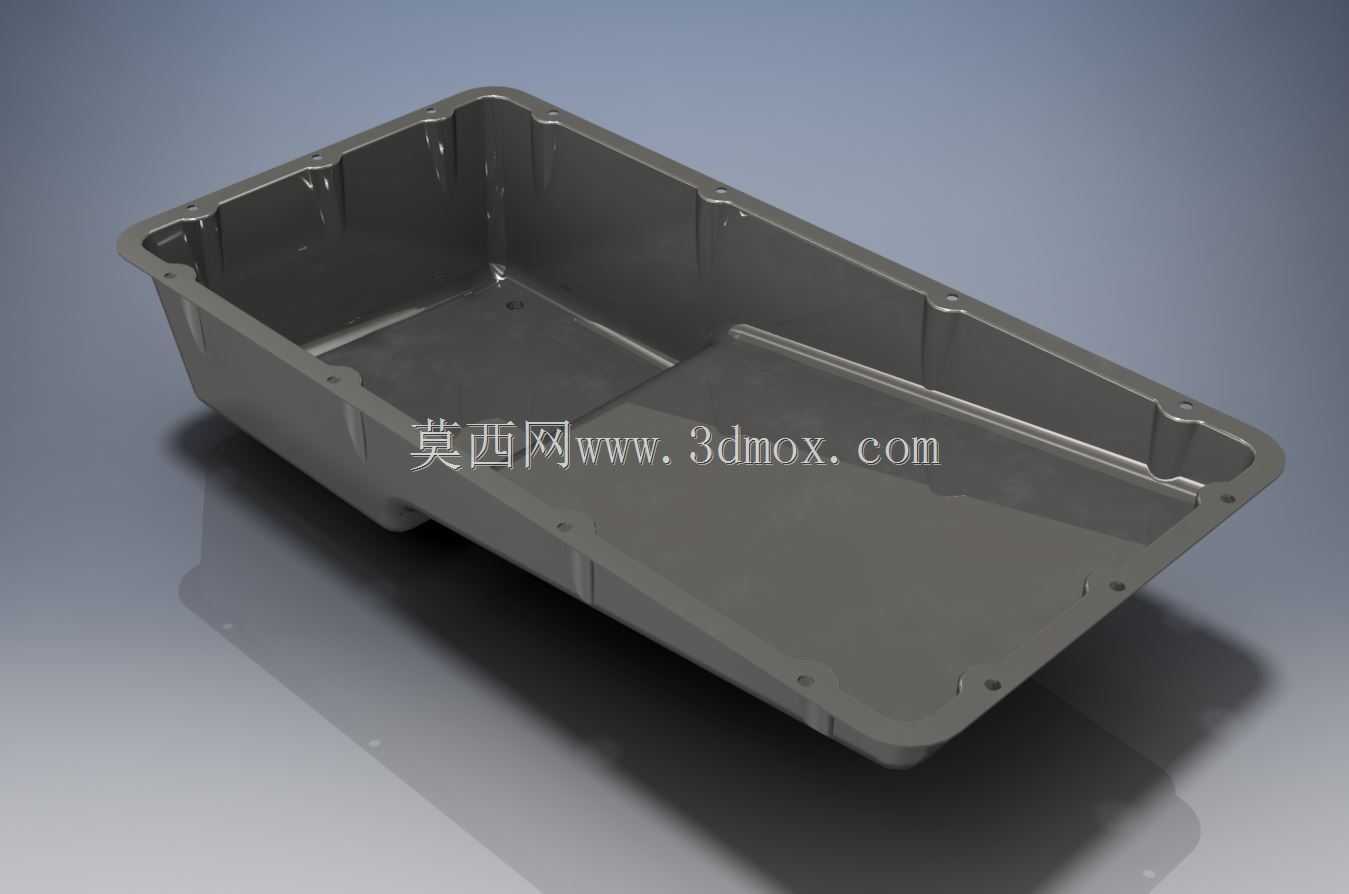

　　油底壳作为内燃机润滑系统的核心储油承载部件，在整机动力单元布局中位于曲轴箱下方，是封闭曲轴箱形成储油腔体、避免润滑油外泄同时阻挡外界杂质侵入的关键结构件。日常动力设备运行过程中，曲轴、连杆等高速运动部件飞溅的润滑油会顺着缸壁回流到油底壳内腔，其内部的储油容积需要匹配整机润滑系统的循环油量需求，既要保证怠速、大负荷等不同工况下机油泵能持续稳定吸油，也要预留足够的散热接触面积，让高温回流的润滑油通过壳体壁面与外界空气完成初步热交换，避免机油温度过高导致润滑性能衰减。从结构设计逻辑来看，这款油底壳采用了深浅腔差异化布局，较深的储油区域设置在靠近机油泵吸油口的一端，即使车辆处于爬坡、急加速、急减速等倾斜工况，

　　也能保证吸油口始终浸没在润滑油液面以下，避免机油泵吸入空气造成润滑系统失压。壳体边缘整圈布置的安装凸台带有均匀分布的螺栓过孔，安装时配合密封垫片与曲轴箱下平面紧密贴合，凸台的厚度经过加强设计，能够承受螺栓锁紧时的压紧力，避免长期使用后出现凸台变形导致的密封失效漏油问题。壳体侧壁设置的多处加强筋结构，一方面提升了薄壁壳体的整体刚性，降低发动机运行过程中壳体受振动产生的辐射噪声，另一方面也能提升壳体抗冲击能力，避免行驶中路面飞溅的碎石磕碰造成壳体破损。在安装边界上，这款油底壳的整体轮廓完全匹配对应机型曲轴箱的下沿安装尺寸，放油螺塞设置在腔体最低位置，保养时可以彻底排空腔体内的旧机油，壳体外侧的局部凹陷结构预留了与周边底盘部件、悬置结构的安全间隙，避免整车装配后出现运动干涉。设计过程中还充分考虑了润滑油的消泡需求，腔体内部的局部挡油结构可以缓冲回流机油的冲击，减少机油搅动产生的气泡，避免气泡进入机油泵造成润滑效率下降。
